[D.I.Y 정보]클럭 스프링 완전 분해

[영흥대교]

클럭 스프링의 구조나 역할은 다 똑같읍니다.

클럭 스프링 단자 접촉 불량으로 완전 분해 해 보았읍니다.

이것은 10핀 중에서 2핀이 여유가 있네요.(마지막 사진)

아마 xg것도 1핀내지 2핀은 여유가 있을 것으로 보이네요.

혹시, 다이나 정비을 하다보면 클럭 스프링 분해 재조립이 필요 할 것입니다.

작업시 참조 하세요

모듈 주위사항에는 분해 하지 말라고 되어 있는데, 않되는 것이 어디 있읍니까?

고장나서 제기능을 못하면 고쳐야지요.

분해 한 것은 타 차종 것이지만,

점검 결과  단지 짹 접촉 불량으로 인해서 작동이 되지 않았던 것 입니다.

필요 공구?

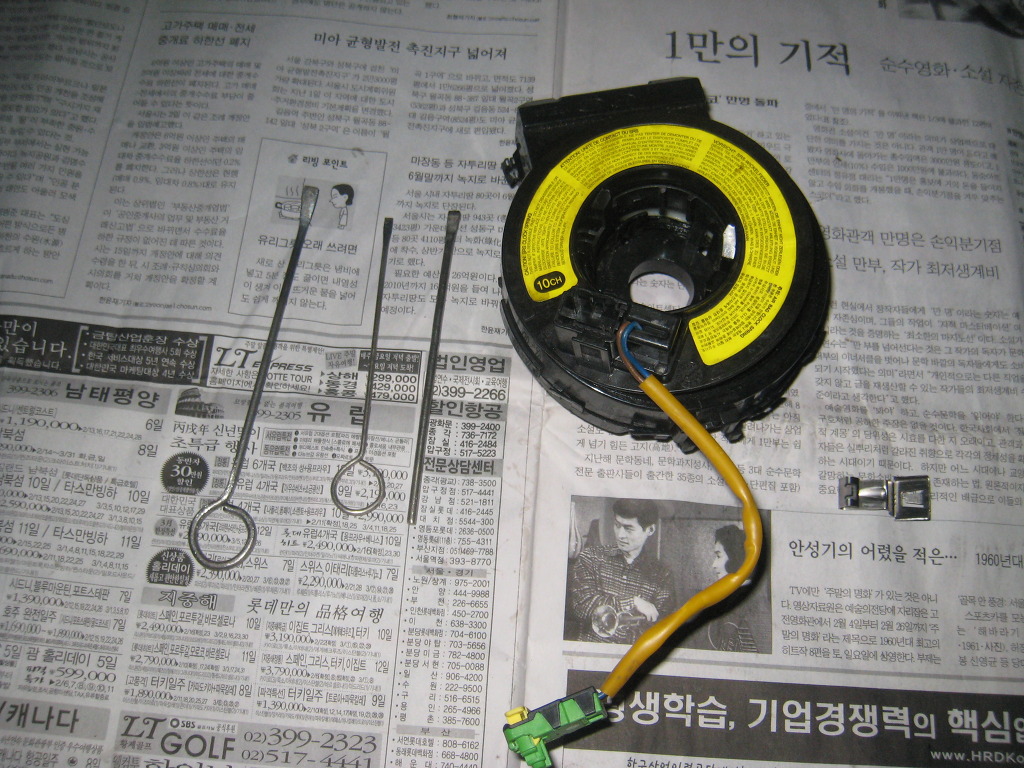

첫번째 사진 보면 제가 직접 만든 일자 드라이버 비슷한것 3개 이면 족 합니다.

단지 재 조립시

오른쪽으로 완전히 감은후

다시 3바퀴 왼쪽으로 풀어서 셋팅마크을 일치시키면서 재조립하면 됩니다.

앞면

뒤면

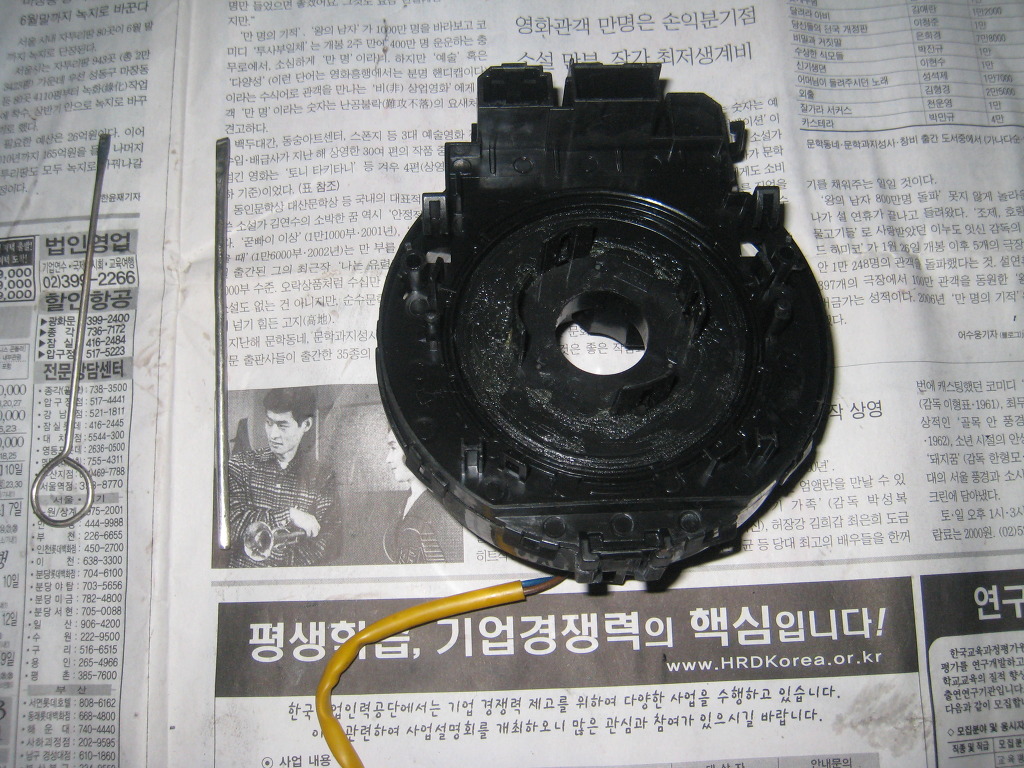

 뒤면의 안쪽 것부터 하나씩 분리(측면, 안쪽이 프라스틱 락크로 되어 있어  부러지지 않게 재껴가면서 안쪽 것부터 분리)

사진에서 보이는 자작 공구 사용 했음

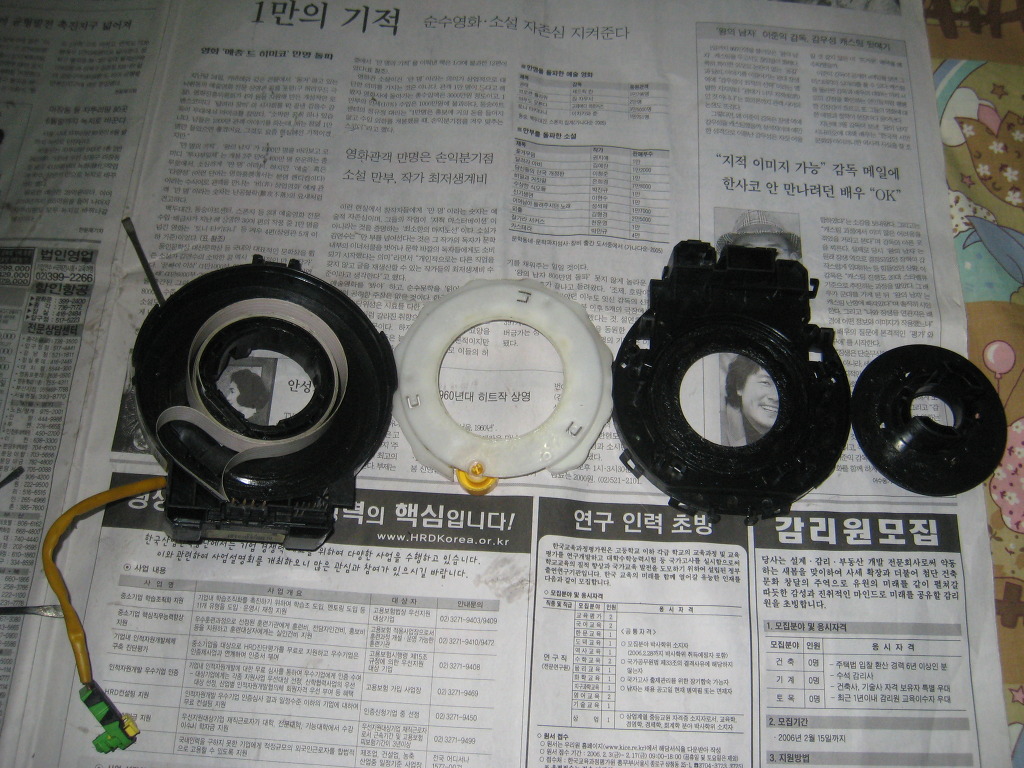

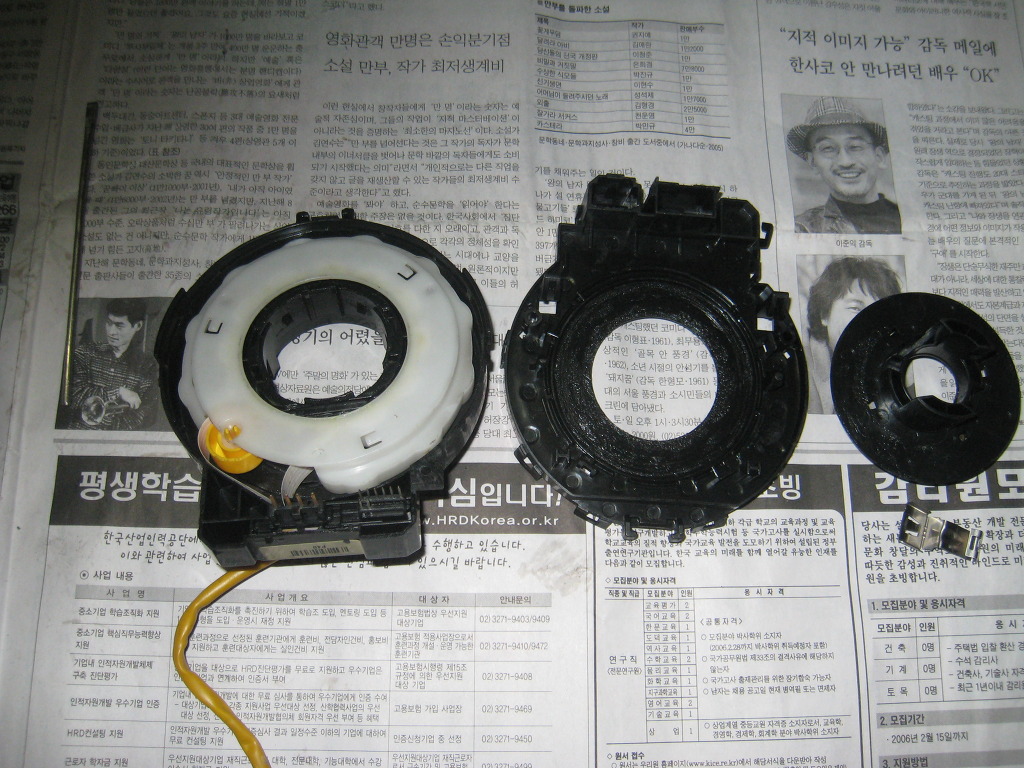

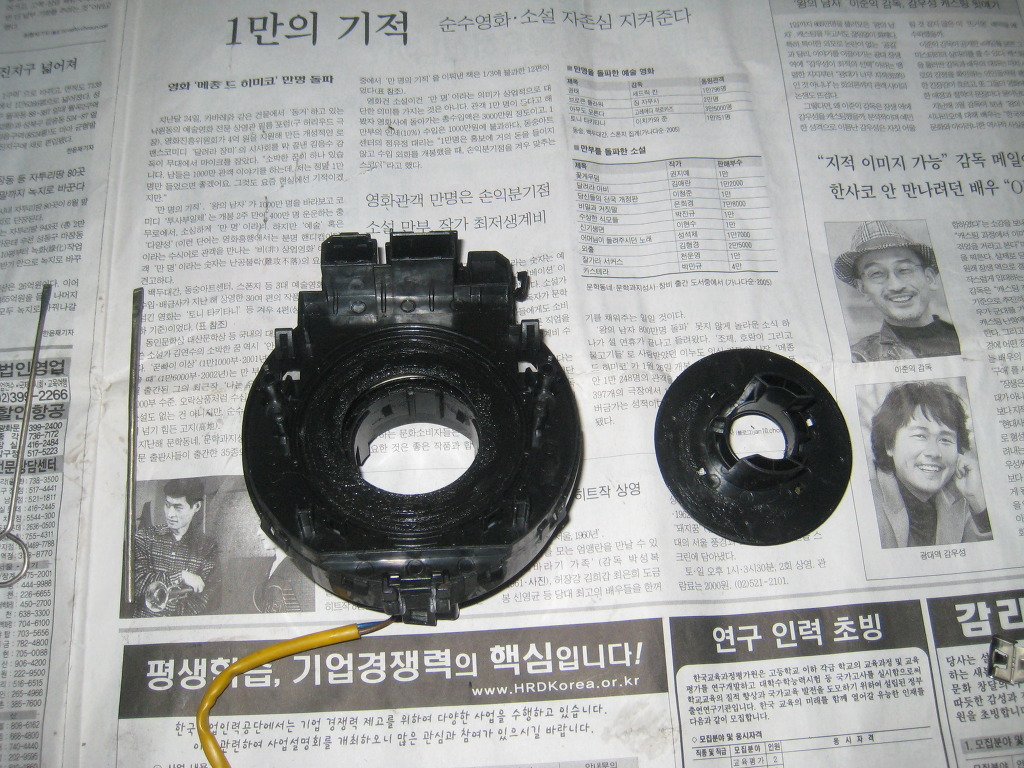

 sub 분리한 모습.

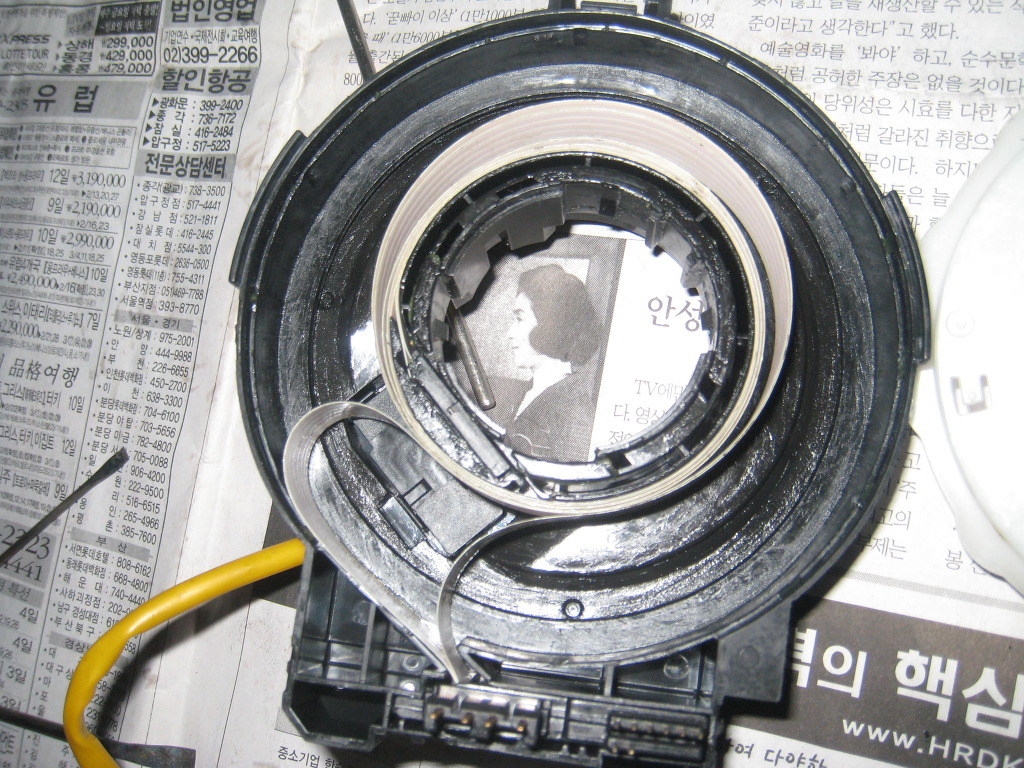

안쪽에 감겨 있는 것이 플랫 케이블인데, 5극씩 2라인으로 되어 있음

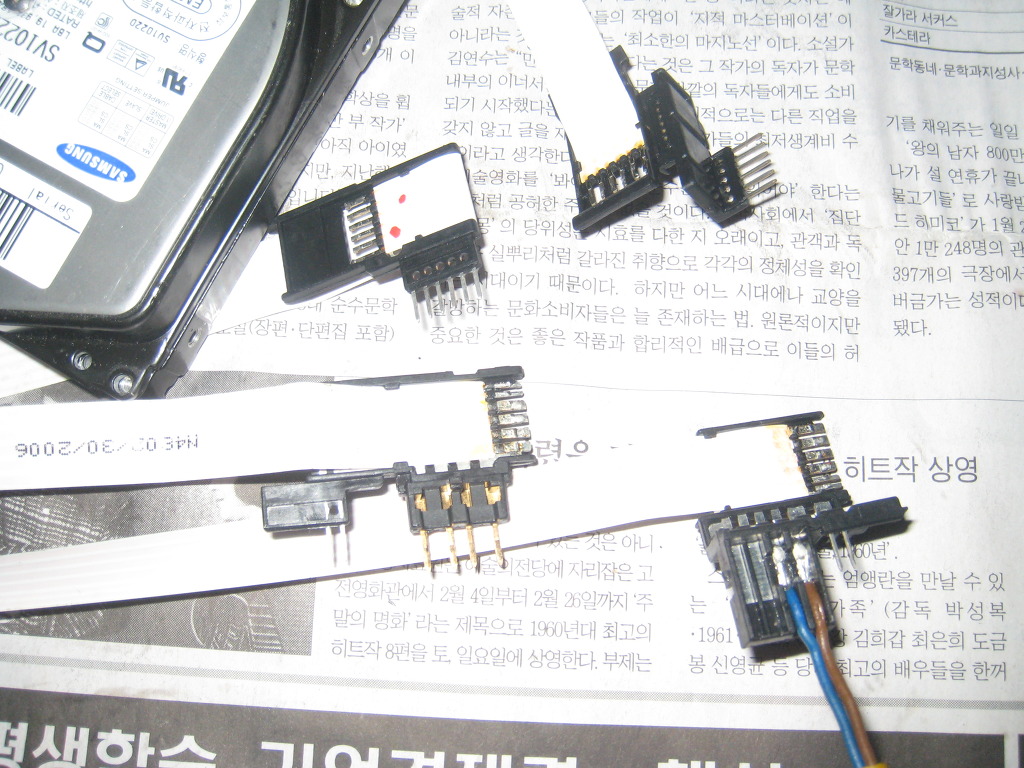

케이블을 몸통에서 꺼내어 단자을 본 모습  더 이상 분리 않 됨

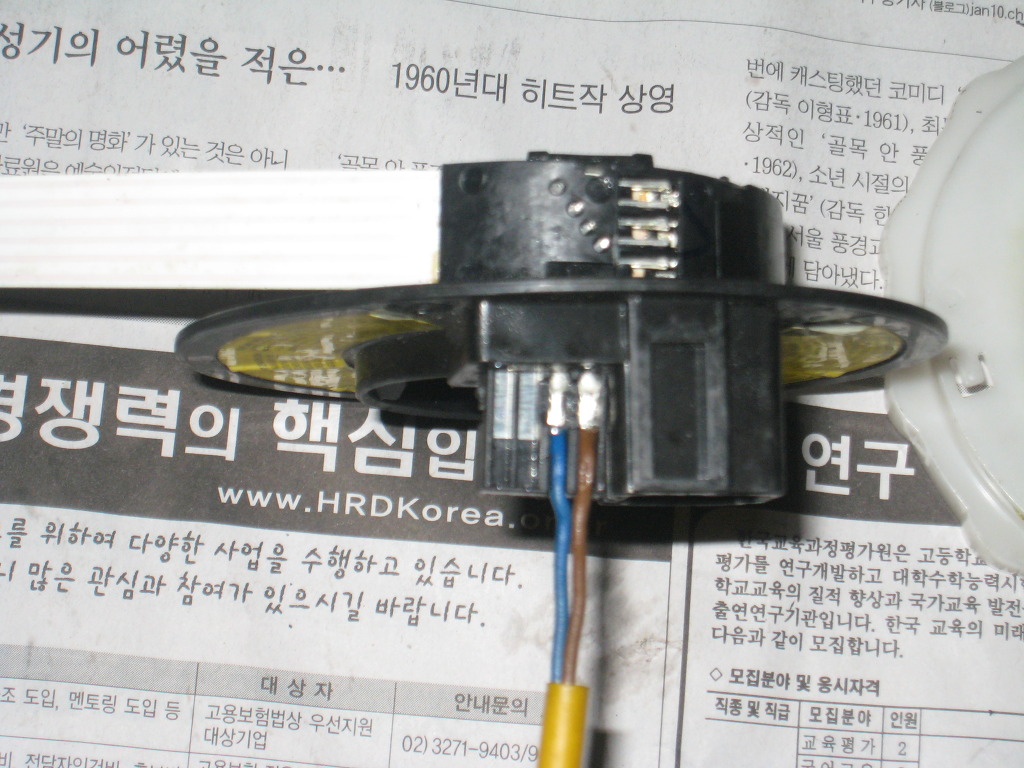

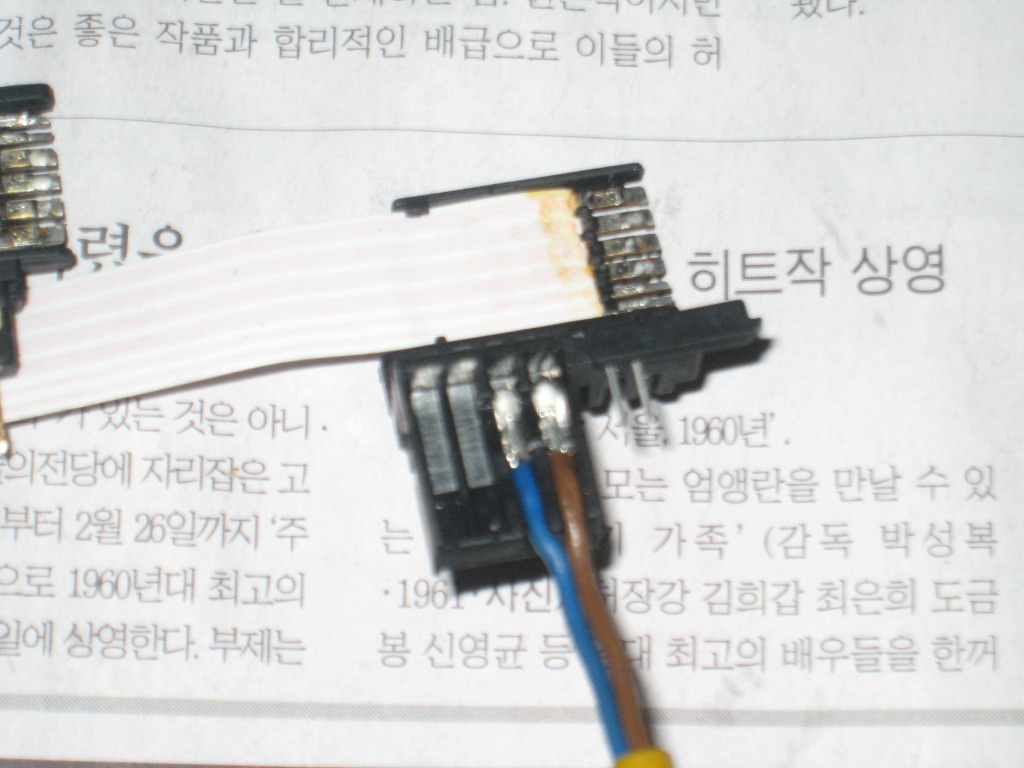

단자에서 여유가 있는 2극의 모습

단자에서 여유가 있는 2극의 모습

[커서에쿠스될래요]

이제 회원님들 별걸 다하십니다 하지만 좋은정보라는점!
무척 감사하다는 점!!

[04s30]

내용 잘 보았습니다.
열선핸들 diy 하려고 합니다.

사진에 보니 4핀중에 여유분이 있다는 말씀이신지요?

[영흥대교]

클럭스프링 배선은 플랫케이블 방식으로 6극이 한가닥으로 2가닥이 들어 갑니다. 그중에서 2극이 여유분 입니다.(총 12극에서 10극은 사용되는 것이고 2극이 여유 있는 것 입니다)

[04s30]

xg꺼 뜯었는데...
6개 전부이네요
에어백2선 컨트롤러선4개 끝 ㅠㅠ

[영흥대교]

위의 사진.글은 구조를 이해하기 위한 견본이고, xg는 6개에서 에어백용으로 컨넥터번호 I32 1,2 단자를 통해서 연결되어 있고, 핸들리모컨용으로 컨넥터번호 MM10의 1과 4번단자로, 경음기는 2번단자에 연결디어 있읍니다.즉 MM10컨넥터의 3번이 공단자 입니다.(3번판별법: 숫컨넥터를 서로 맞물리 면을 보았을때 왼쪽부터 1 2 3 4임)
