[D.I.Y 정보]순정 핸들 리모콘 컨버터 알라딘 설치법[초.중급]

[마우스포테이토]

순정 리모콘을 사용하기 위해 리모콘 컨버터 알라딘 설치를 했습니다.

[준비물]

1. 오디오 리모콘(리모콘 신호 입력을 위해 반드시 있어야 합니다.)

2. 알라딘(모델:URC-700사용)

3. 공구들(양면테잎, 절연테잎,니퍼,드라이버,헤라)

[설치]

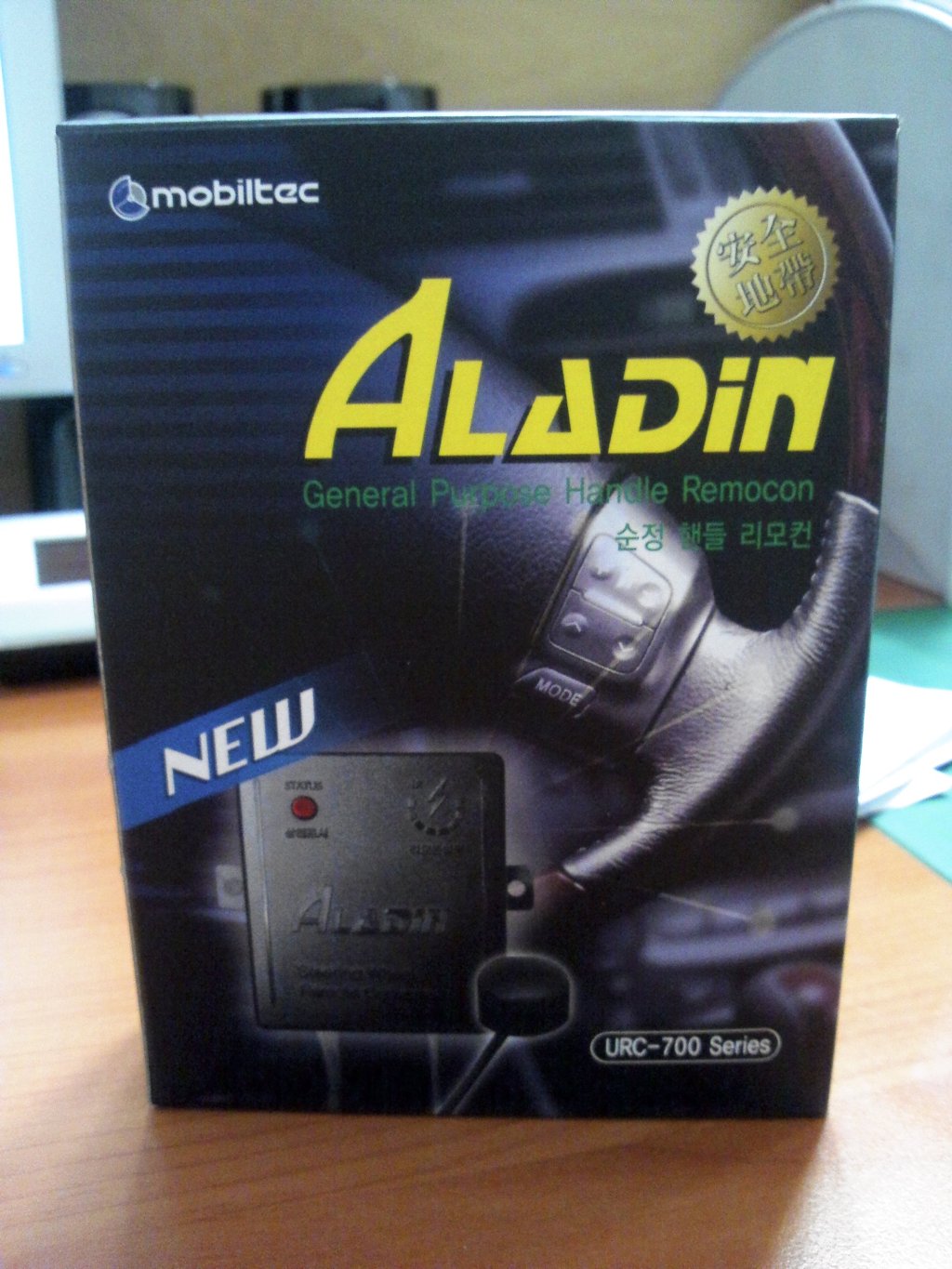

1. 쇼핑몰에서 구매한 알라딘 모델(구,신형 모두 장착 가능함)

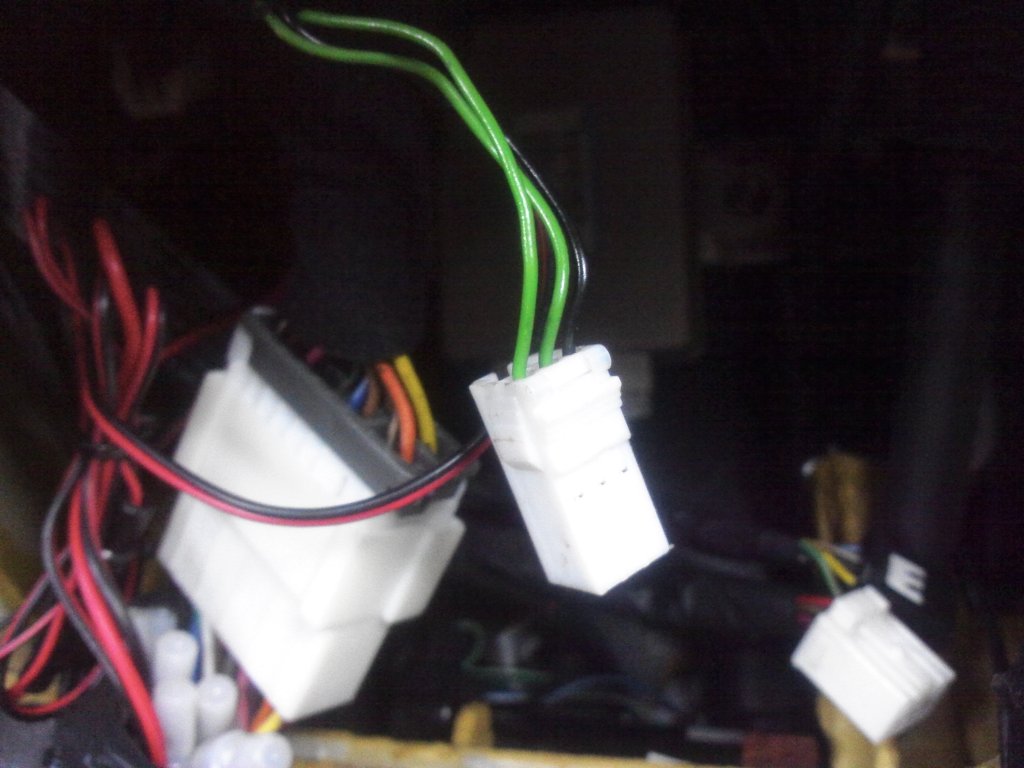

2. 센타페시아를 뜯어낸 후 안쪽에 보시면 사진처럼 리모콘 3핀 콘넥터가 있습니다.

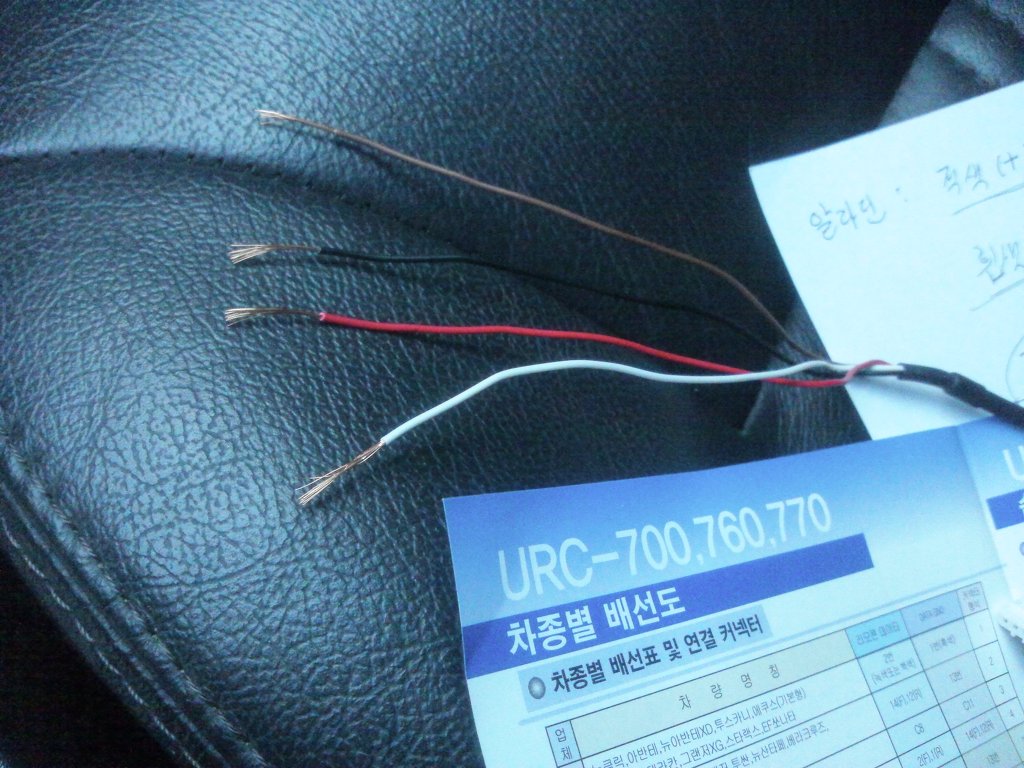

3. 알라딘 선 구분(4P)

   적색: ACC +전원

   흑색: GND -

   흰색: 오디오 데이터 +

   갈색: 오디오 데이터 -

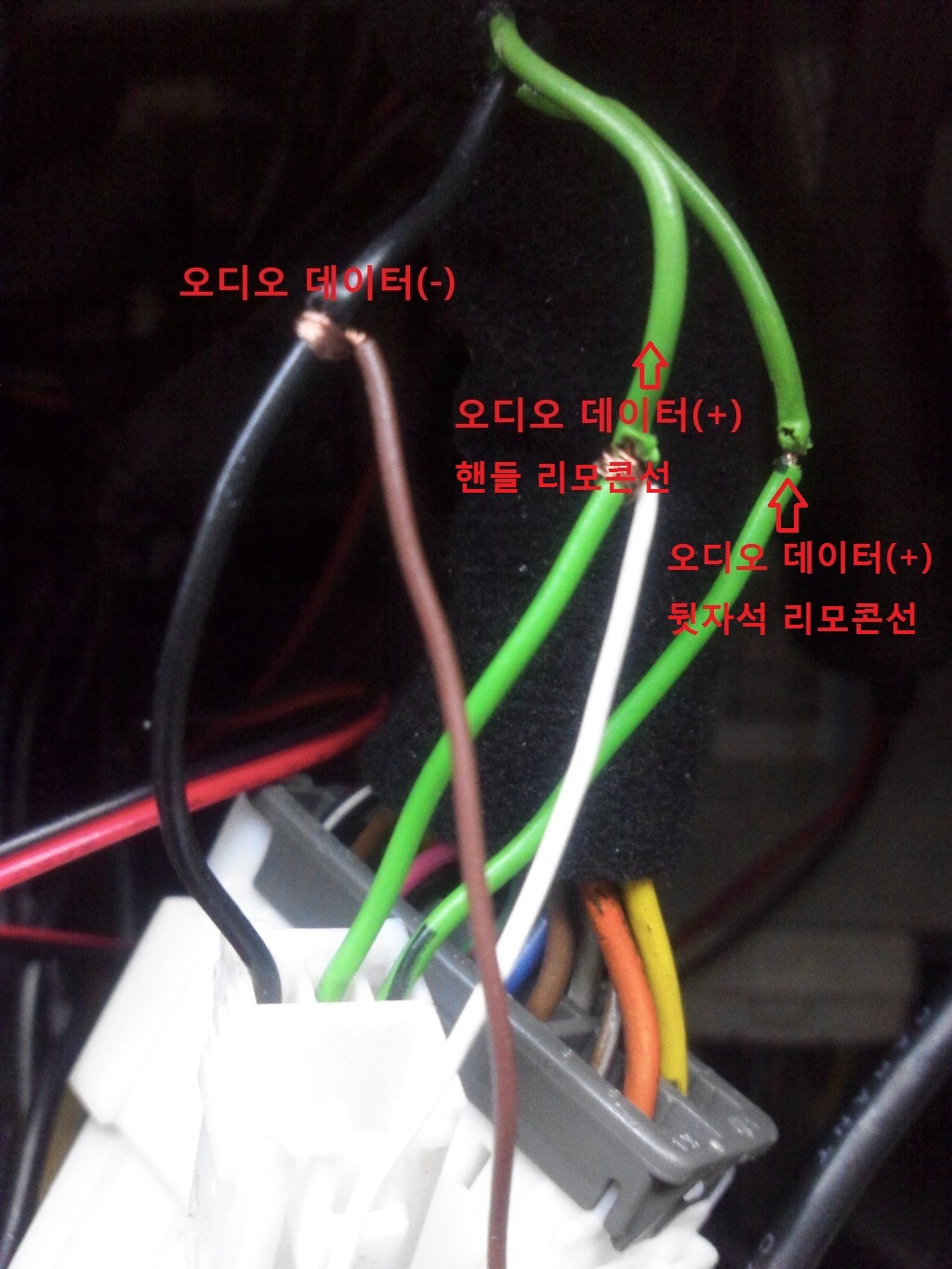

4. 핸들 리모콘선과 알라딘을 연결

     핸들 콘넥터                                         알라딘    구분

     흑색                                         --->    갈색  :    오디오 데이터 -

     녹색(중앙: 핸들 리모콘 선)          --->     흰색 :    오디오 데이터 +

     녹색(바깥쪽: 뒷자석 리모콘 선)    --->     흰색 :    오디오 데이터 +

    (녹색 두 선을 함께 묶은 후 알라딘 흰색과 연결을 하면 뒷좌석 리모콘까지 컨트롤 설정이 가능)

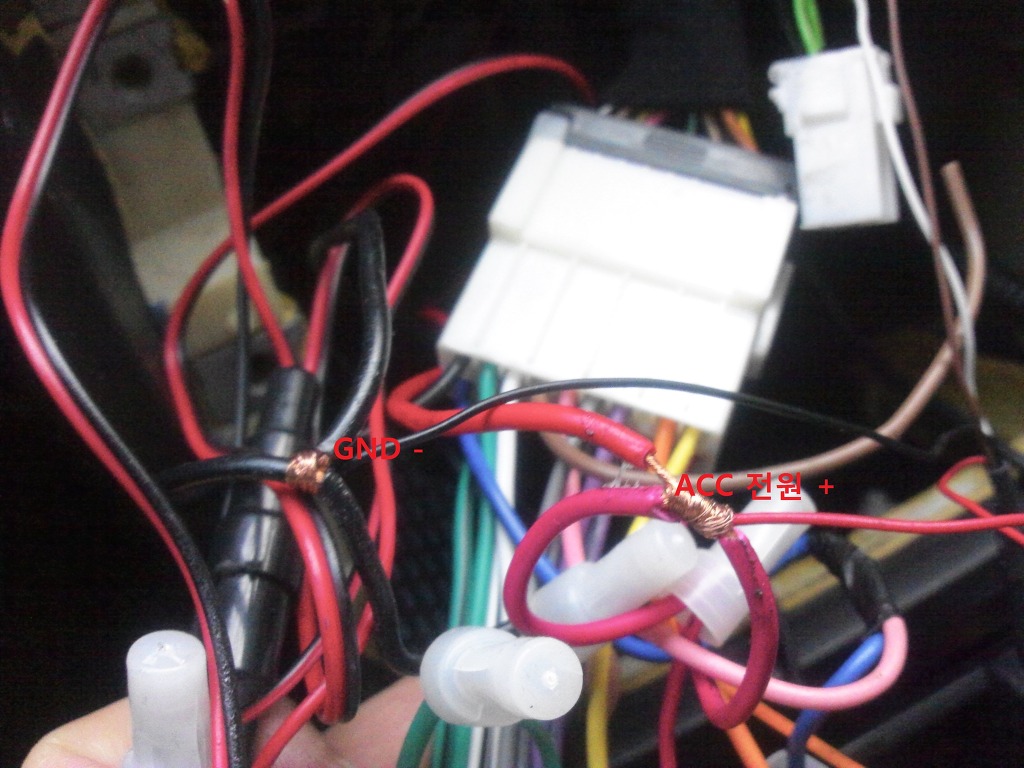

5. 알라딘 전원선 연결

   오디오 전원쪽에서 연결을 합니다.

   일반적으로 적색(+), 흑색(-) 입니다. 네비 매립할 때 사용했던 전원에서 바로 연결했습니다.

   전원 찾기가 처음 하시는 분들은 다소 어려울 수도 있으나, 콘넥터의 색깔에서 찾으시면 될 것 같습니다.

6. 리모컨 신호 입력하기

    알라딘 연결이 잘 되었다면 램프가 깜빡거립니다.

    측면 스위치가 설정으로 놓고 한 번씩 핸들쪽과 리모콘을 번갈아 눌러 설정을 합니다.

    예) MUTE 설정

         1) 핸들의 리모콘 MUTE를 누룹니다. 알라딘 컨버터 램프가 깜박거리다 멈춤

         2) 오디오 리모콘 MUTE를 누룹니다. 알라딘 컨버터 램프가 깜박거림

         ---> 이후 같은 방법으로 핸들의 모든 키를 한 번씩 번갈아 설정을 합니다.

                 뒷좌석 리코콘까지 연결을 했다면, 1), 2)과 같습니다.

         3) 설정위치에서 정상위치로 스위치 방향을 올려 마무리 합니다.

    Note. 입력이 잘 못 되면 엉뚱한 키가 작동 합니다.

            꼭!! 동일한 설정 키(VOL+) 중 핸들키를 먼저 누룬 후 리모컨(VOL+) 키를 한번 누룹니다.

        4) 입력을 잘못 한 경우 키 OFF 후 다시 ACC에 놓고 다시 1번 항목부터 다시 입력하면 됩니다.

        5) 자동차 밧데리 교체를 할 경우 설정값이 사라지므로, 오디오 리모콘은 잘 보관하세요.(전 리모콘만 새로 샀어요.)

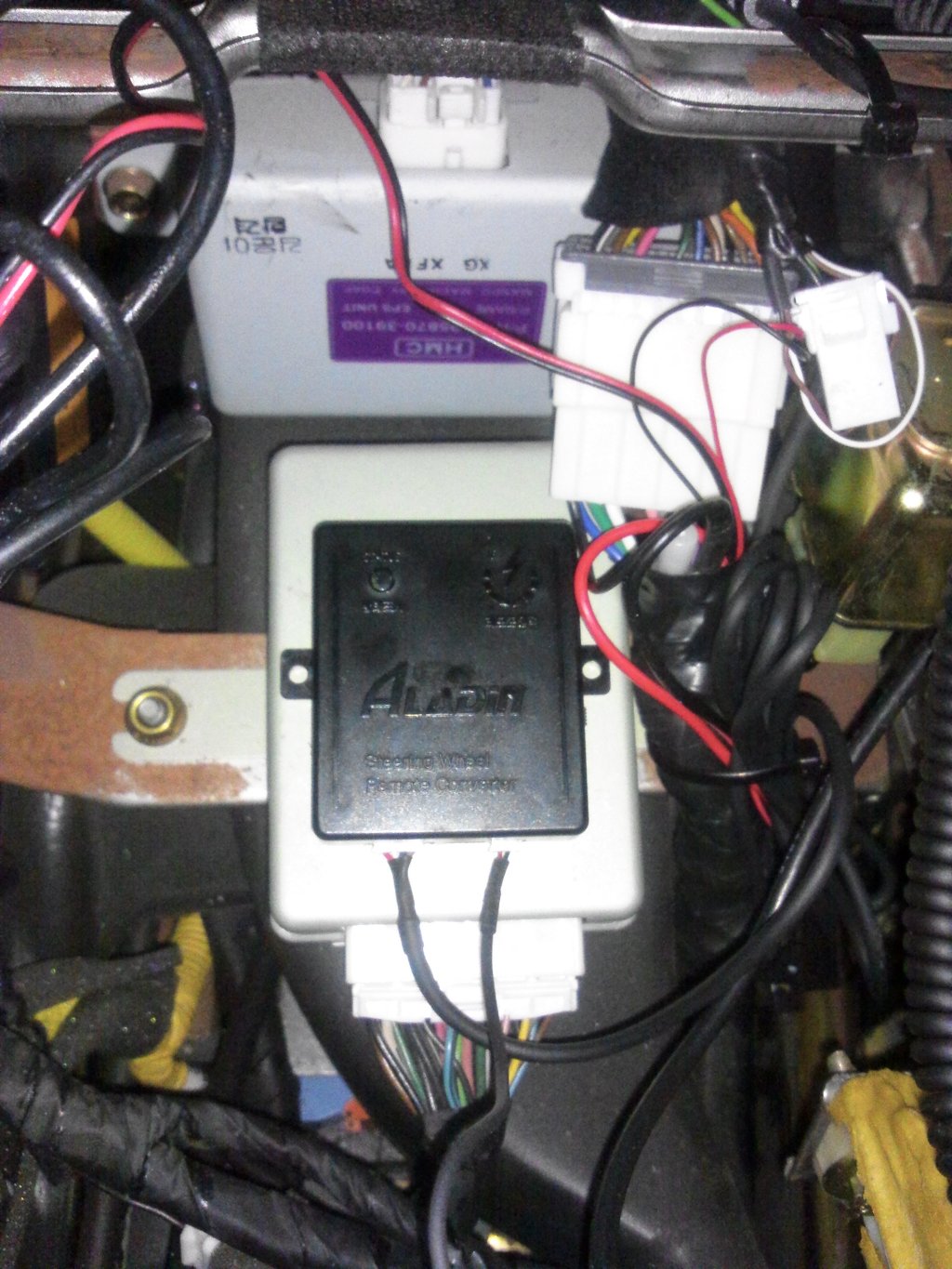

 7. 알라딘 고정하기

     앙면 테잎을 이용해 사진처럼 붙여 줍니다. 공간은 여유가 많아 주의 깊게 보시면 됩니다.



8. 장착 마무리

    리모컨 센서(사진에서 동그란 부품)를 원하는 곳에 붙여 줍니다. 오디오 리모컨 사용을 위해 붙여 줍니다.

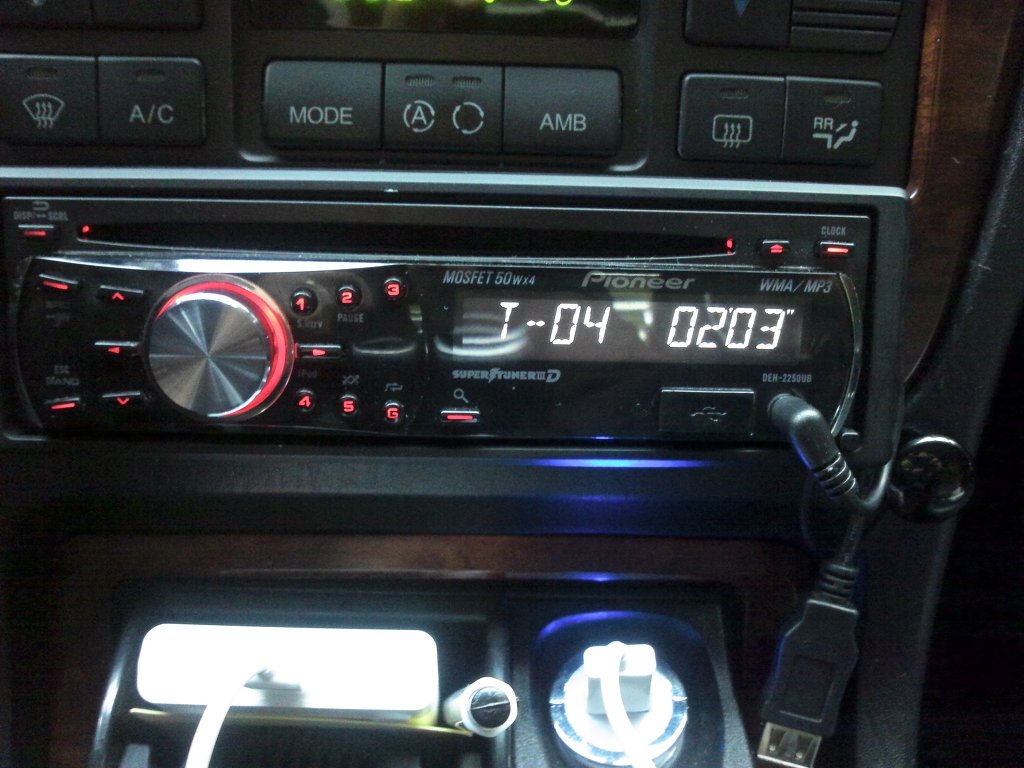

    이제 핸들 리모컨으과 뒷좌석 리모콘의 컨트롤이 자유롭습니다.



     작업시간: 1시간 정도. 작업은 어렵지 않습니다.

     혼자서 처음 접하시는 분들께 초보자 입장에서 작성을 해 봅니다.
