2025 팰리세이드 BOSE 오디오
MATCH UP8DSP에서
MATCH UP10DSP로
업그레이드한 이유?
안녕하세요.
인천 에이스카오디오입니다.

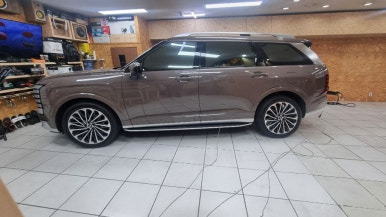

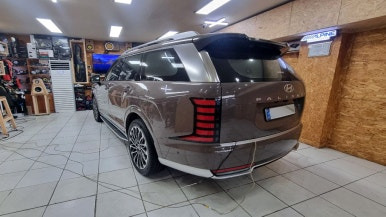

오늘 소개해드릴 차량은 2025년식
페이스리프트 팰리세이드 차량입니다.
최근 신형 팰리세이드에는
BOSE 프리미엄 오디오 시스템이 적용되면서
순정 상태에서도 상당히 좋은 평가를 받고 있습니다.
하지만 좋은 오디오 시스템과
좋은 음질은 같은 의미가 아닙니다.
실제로 이번 오너분 역시 음질에 대한
아쉬움 때문에 저희 매장을 찾아주셨습니다.
이미 타 업체에서
MATCH UP8DSP를 장착한 상태였지만
기대했던 수준의 음질이 나오지 않았기 때문입니다.
그 이유는 무엇이었을까요?
오늘은 단순 장착기가 아닌
팰리세이드 BOSE 오디오의 채널 구조와
DSP앰프 선택의 중요성에 대해
자세히 이야기해보겠습니다.
2025 팰리세이드 BOSE 시스템은
생각보다 복잡합니다.
많은 분들이 스피커 개수와 채널수를
동일하게 생각합니다.
하지만 실제로는 전혀 다릅니다.
이번 팰리세이드 BOSE 시스템은
총 14개의 스피커로 구성되어 있습니다.
프론트 센터 스피커 1개

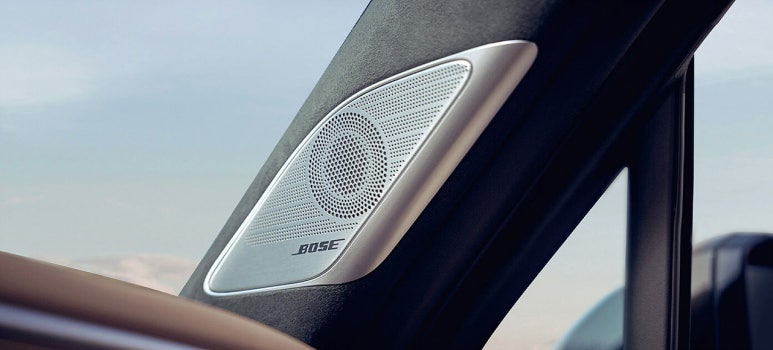

A필러 트위터 2개
대시보드 미드레인지 2개
프론트 도어 미드우퍼 2개
리어 트위터 2개
리어 미드우퍼 2개
서라운드 스피커 2개
트렁크 서브우퍼 1개
총 14개의 스피커가 차량 내부에 배치되어 있습니다.
하지만 여기서 중요한 점은
14개의 스피커가 곧 14채널은 아니라는 것입니다.
보통 팰리세이드의 카오디오옵션은
크렐오디오나 보스오디오인데
BOSE 오디오 또한 풀멀티 시스템이 아닙니다

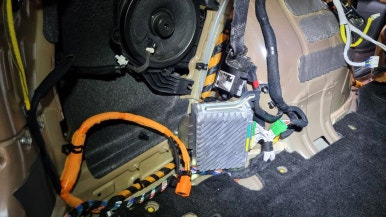

순정 BOSE 앰프는 대부분 스피커 일부를
병합 채널로 구성합니다.
예를 들어
프론트 트위터와 미드레인지
또는
프론트 트위터와 미드우퍼
리어 트위터와 미드우퍼
등이 하나의 채널로 묶여 운용되는 경우가 많습니다.
즉 스피커는 14개지만 실제 출력 채널은
약 10채널 수준으로 구성됩니다.
이것이 팰리세이드 BOSE 시스템의 핵심입니다.
좋은 DSP도 환경이 맞지 않으면
제 성능을 발휘하기 어렵습니다.

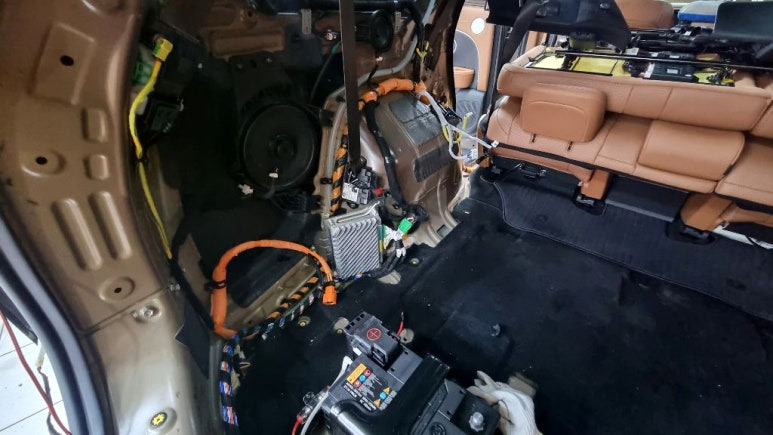

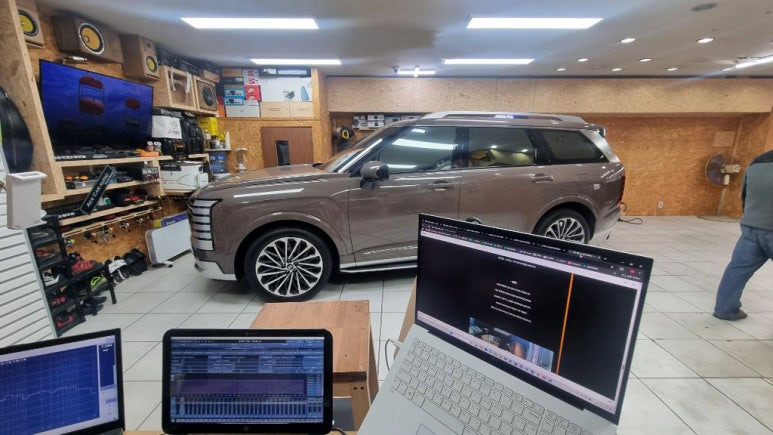

차량 입고 후
가장 먼저 확인한 부분은 기존에 장착되어 있던
MATCH UP8DSP 시스템이었습니다.
제품 자체는 훌륭합니다.
독일 Audiotec Fischer의 MATCH UP8DSP는
뛰어난 DSP 성능과 안정성을 가진 제품입니다.
하지만 문제는 차량과의 궁합이었습니다.
DSP는 결국 입력되는 신호를 받아
처리하는 장비입니다.
입력 채널이 부족하면 아무리 좋은 DSP라도
모든 스피커를 완벽하게 제어할 수 없습니다.
왜 MATCH UP8DSP가 한계를 보였을까?
MATCH UP8DSP는
6채널 입력/ 8채널 출력
구성입니다.
즉 BOSE 앰프에서 나오는 모든 채널 신호를
온전히 입력받기에는 구조적으로 한계가 존재합니다.
결국 일부 채널 정보가 누락되거나 병합되어야 하며
특히
센터 스피커/ 서라운드 스피커
리어 채널/ 서브우퍼 신호를
모두 독립적으로 제어하기 어려워지기 때문에
매치UP10DSP앰프로 진화는
불가피하죠^^..

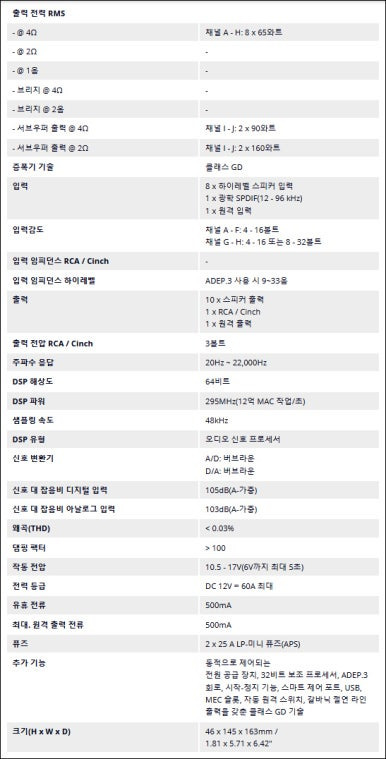

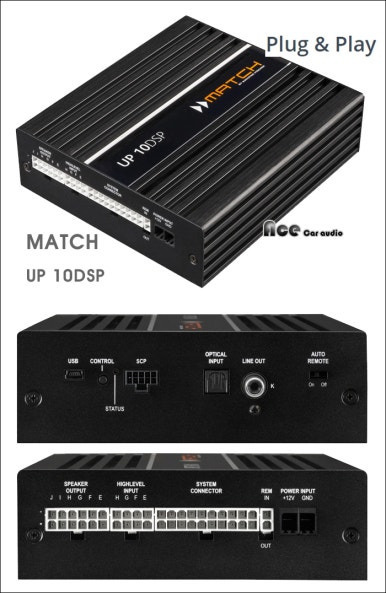

- 매치 UP 10 DSP -
1채널 라인 출력 및 11채널 DSP를 갖춘
매우 효율적인 10채널 앰프
* 8 X 75 W + 2 X 160 W
* 8 Highlevel Inputs, 1 Optical input
* Smart Control Port ( SCP ), ADEP. 3
* 1 Line Out, 64 Bit DSP, ACO, SFX, VCP, ISA,
* 10 Sound Setups

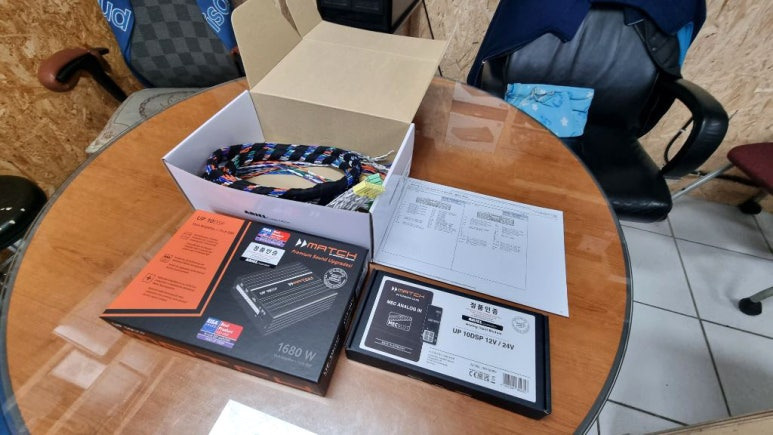

MEC Analog In이 중요한 이유!
많은 분들이 DSP앰프만 보고 MEC 모듈은 뭐지?
하지만 BOSE 같은 다채널 시스템에서는
이야기가 달라집니다.
입력(멀티 주파수) 채널이 확보되지 않으면
DSP는 분석할 정보 자체가 부족해집니다.
결국 정교한 음향 제어가 어려워집니다.
MEC Analog In은
BOSE 시스템의 모든 신호를
DSP(기존 8채널 입력) 입력채널에 추가로
2채널의 입력을 수행하는 장치라 보시면 되십니다.

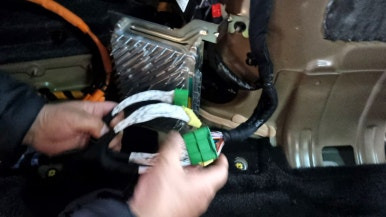

최근 카오디오 시장은
차량 훼손을 방지하기 위해
순정 커넥터에 잭만 꽂는
'PNP(Plug & Play) 방식'이 이루지고 있습니다.
저희 역시 신호선은 차량 배선을 건드리지 않는
안전한 전용 잭바이잭 케이블을 사용합니다.
전원은 왜 배터리 직결 방식으로 작업했을까?
이 부분 역시 에이스카오디오가
중요하게 생각하는 부분입니다.
일부 작업에서는 PNP 케이블에 포함된 전원을
그대로 사용하는 경우가 있습니다.
하지만 인천에이스카오디오에서는
별도의 전원 라인을 통해 차량 배터리에서 직접 전원을
공급하도록 와이어링 작업을 진행했습니다.
만약 작업 편의성만을 위해
순정 PNP 케이블에 붙어 있는 얇디얇은
순정 전원 배선에
이 대용량 DSP 앰프를 같이 물려버리면
어떤 일이 발생할까요?
음악을 듣다가 저음이 쿵 쿵 강하게 때려주거나,
웅장한 오케스트라 사운드가 터져 나오는 순간,
순정 배선이 전류 공급 속도를 따라가지 못해
'전압 출렁임(전압 강하)' 현상이 발생합니다.
전기가 순간적으로 부족해지니
앰프는 억지로 출력을 깎아버리거나
소리가 찌그러지며, 심한 경우 시스템 보호를 위해
앰프 전원이 툭 끊기는 컷(Cut) 현상이 발생합니다.
인천에이스카오디오는
소리의 다이내믹스(힘과 타격감)를 위해
결코 타협하지 않죠^^.

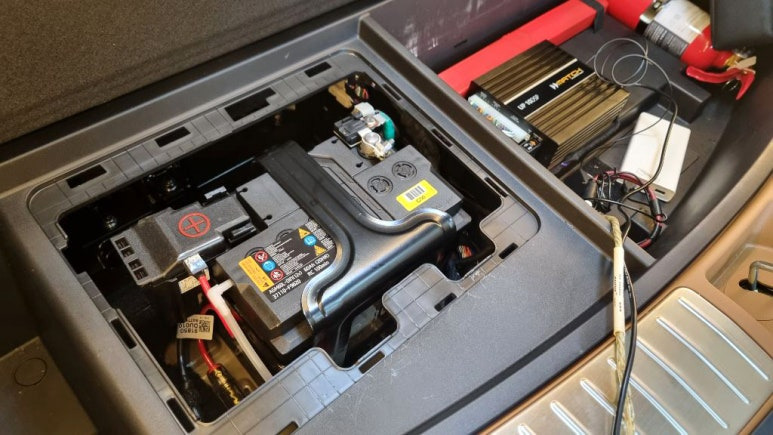

안정적이고 지속적인 초고속 전류 공급의
탄탄한 뼈대를 구축하기 위해,

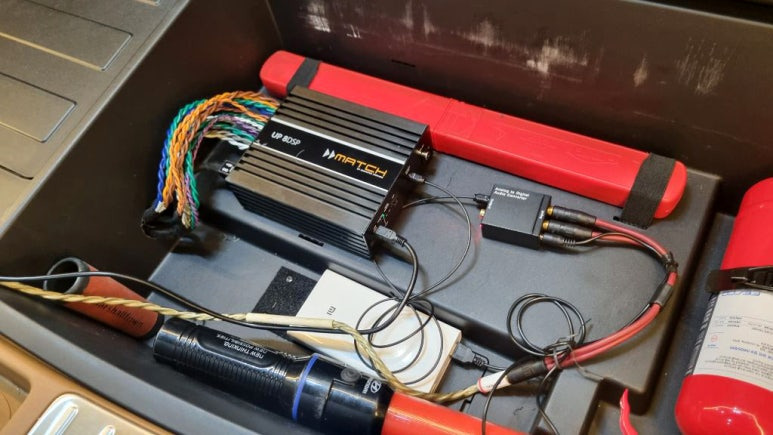

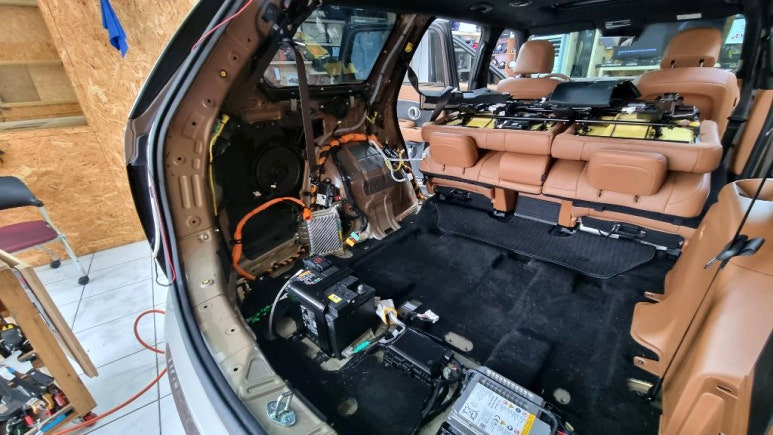

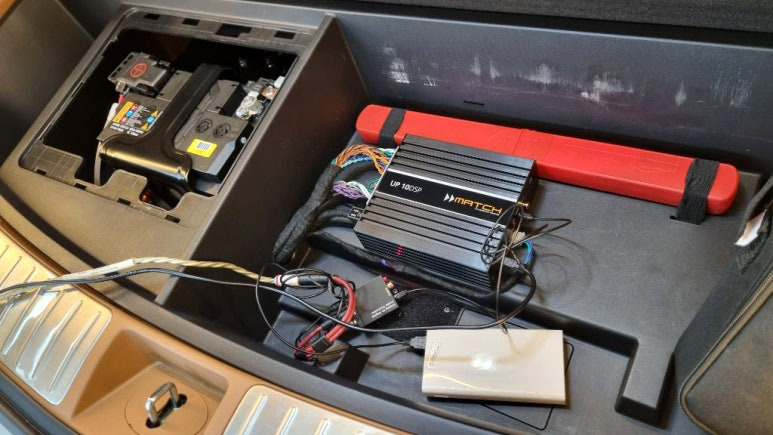

엔진룸에 위치한 차량 메인 배터리로부터
트렁크 내부의 매치 10DSP 앰프까지
전원선을 단독으로 라인 와이어링을 진행했습니다.
특히 BOSE 시스템처럼 다채널 신호를
동시에 처리하는 환경에서는 더욱 중요합니다.
작업의 마무리는 항상 음셋팅입니다.
에이스카오디오는 늘 음셋팅에 집착합니다 ^^.
"데이터라는 차가운 이성"

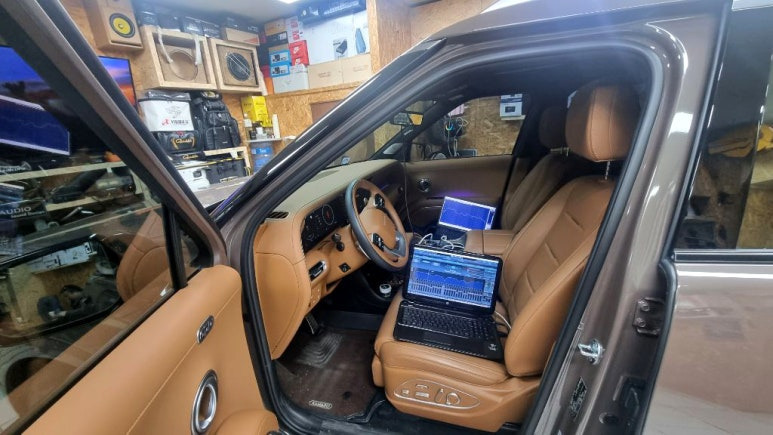

먼저 RTA(Real Time Analyzer) 장비를 통해
타임 딜레이, 위상, EQ 응답을 정밀하게 분석합니다.
이는 "귀로 대충 맞춘다"는 주관을 넘어,
현재 소리의 상태를 객관적으로 진단하고
뼈대를 만드는 과정인데
플랫한 그래프는
올바른 소리를 향한 나침반일뿐이지
정답은 아닙니다^^.
「 클리오포켓 RTA
(REAL TIME ANALYZER)음향 측정장비 」
음향 셋팅 – 측정은 기본, 청감은 완성

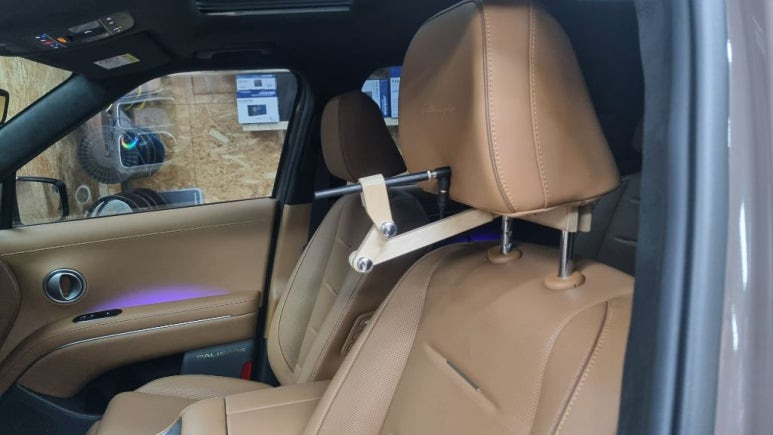

사진 속 보이시는 마이크는
클리오포켓 RTA 측정 시스템입니다.
- RTA 측정에 대한 오해 -
RTA는 기준일 뿐, 답은 아닙니다.
수치가 좋다고 좋은 소리는 아닙니다.
귀로 완성하는 마지막 단계가 반드시 필요합니다.
- 사운드 디자인 -
가장 중요한 음셋팅!
매치UP10DSP의 음셋팅을 시작하기 전,
'아날로그-디지털 변환 오디오 컨버터'를 설치합니다.
이 장치는 클리오 포켓에서 출력되는
아날로그 시그널을 가장 깨끗한 형태로 DSP에
입력하기 위한 핵심적인 단계입니다.
컨버터는 입력된
아날로그 시그널을 Coaxial(동축 디지털 오디오)
또는
Toslink(광 디지털 오디오) 출력으로
변환하여 DSP로 전송합니다.
이때 사용하는 Sine Sweep 시그널은
가청 주파수 대역(20Hz ~ 20kHz)을 순차적으로
훑어가며 모든 주파수에서 스피커의 반응을
측정할 수 있도록 해줍니다.
이 디지털 신호는 노이즈에 강하며,
케이블 전송 중에도 음질 열화도 거의 없습니다.
핑크노이즈(Pink Noise)를 통한
실시간 FFT 데이터 확인
차량 내부에서 핑크노이즈 음원을 발생시켜
순정 보스오디오가
각 스피커(트위터, 미드레인지, 미드우퍼 등)로
어떤 주파수 대역을 쪼개서 내보내고 있는지
실시간 FFT 데이터를 통해
물리적 특성을 정확히 파악합니다.
이를 바탕으로 매치 10DSP 컴퓨터 프로그램상에서
각 스피커의 완벽한 컷팅 주파수(Crossover) 값을
오차 없이 설정해 줍니다.

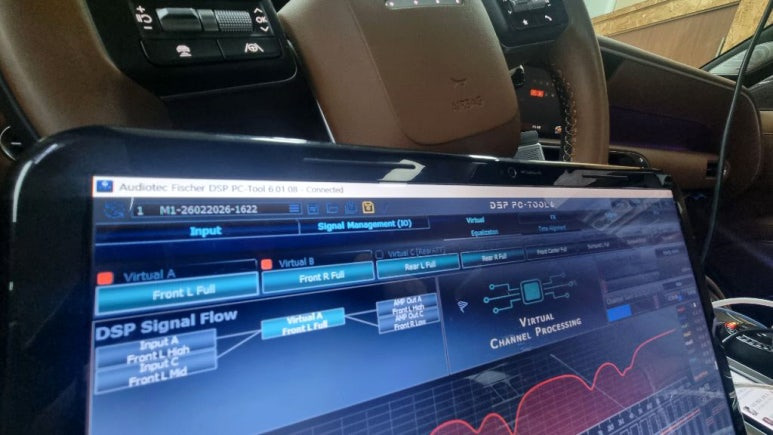

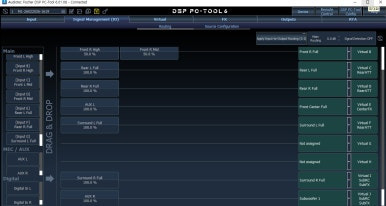

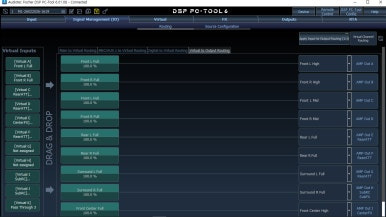

매치DSP PC TOOL에 진입하여
10채널 모두 IO설정을 진행합니다.
매치 PC POOL은 버츄얼모드로 진입했습니다 ^^.

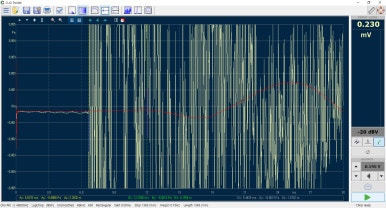

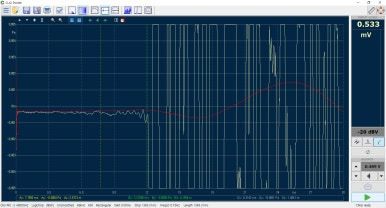

광디지털 Sine Sweep 시그널을 통한
타임얼라이먼트(Time Alignment)
그다음, 가장 정밀한 시간 영역 조율을 위해
지터 노이즈가 없는 깨끗한 광디지털 신호로
'Sine Sweep' 시그널을 재생합니다.
각 스피커가 운전석 청취자에게 소리를 도달시키는
물리적 거리가 제각각 다르기 때문에,
이를 0.01ms 단위로 딜레이를 주어
시간 정렬을 진행합니다.
이 과정에서
스피커 배선의 전기적 극성(Polarity)과
정확한 타임값 데이터를
매치 DSP에 매칭하여 입력합니다.

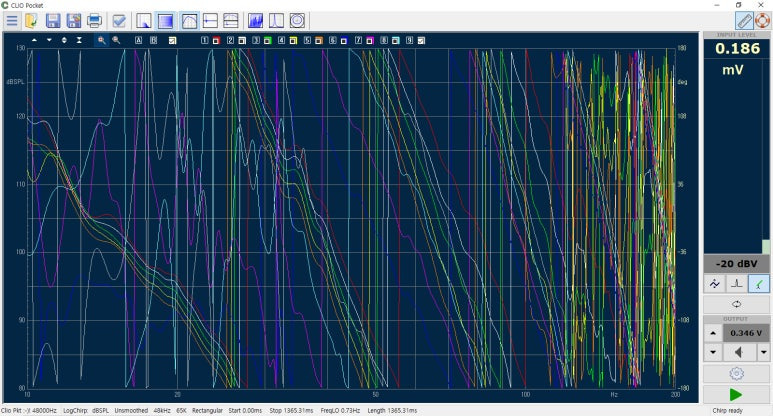

위상(Phase) 측정 및
크로스오버 슬로프(Slope) 매칭
보통 어떤곳에서는 RTA 장비를 쓰면서
단순히 화면에 보이는 주파수 그래프(EQ)의
높낮이만 맞추는
엄청난 오류를 범하곤 합니다.
하지만 진짜 소리의 뼈대를 만드는 것은
시간(Time) 영역과 위상(Phase)의 조화입니다.
저희 에이스카오디오는
정밀 위상 측정을 진행하며,
마지막 음 보정 작업 시
크로스오버 슬로프(주파수 감쇄 기울기)의
각도를 미세하게 변경할 때마다 위상(Phase)이
어떻게 가변하는지 실시간으로 모니터링합니다.
주파수 경계면에서 위상이 서로 부딪쳐
소리가 캔슬(지워짐)되는 현상을 완벽하게 잡아내어,
가장 이상적인 타임값과 위상값의
'디폴트 데이터'를 구축해내는 작업도 진행해야합니다.
- RTA 측정을 해야하는 이유 -
간혹 청감의 의한 음셋팅으로만 이루어지는
그런셋팅을 믿음으로서 극복하기엔
너무나도 무책임한 음셋팅으로
결론이 나버리는 상황이 생기는것이기에
이것을 방지하기 위해서는
시간/위상/주파수 등등의 정확한 데이터값은
분명 RTA 분석이 꼭 이루어져야겠죠^^.

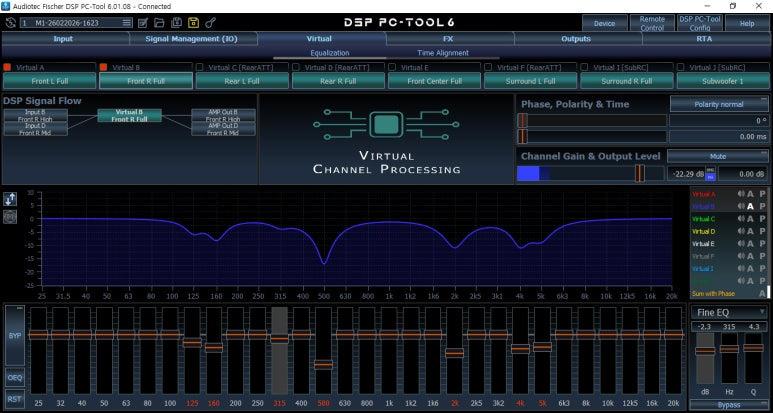

피크(Peak)와 로우(Dip) 보정 및 1차 EQ 세팅
시간과 위상 정렬이 끝나 평탄해진 도화지 위에
다시 한번 핑크노이즈를 발생시켜
팰리세이드 실내 내장재 특성으로 인해
과도하게 튀어 오르는 피크(Peak) 구간은
정교하게 깎아내고,
움푹 꺼지는 로우(Dip) 구간은 부드럽게 보강하면서
1차적인 RTA 정밀 음셋팅을 마무리합니다.
"데이터가 완벽해도
감동이 없으면 실패입니다."
2차적 음셋팅은 실질적으로 운전석에 착석하여
청감의 비중을 두어 좀더
확실한 EQ보정 음셋팅을 진행합니다^^.
- 청감 튜닝 & RTA 측정 –
에이스카오디오의 음질 집착
RTA는 단순 수치가 아닌 소리의 지문입니다.
이 수치를 바탕으로 최적의 밸런스를 만들되,
결국
소비자가 들을 “좋은 소리”는 청감으로 완성됩니다.
에이스카오디오는
디폴트값에서 크게 벋어나지 않은 범위내에서
늘 ‘RTA측정+청감의 이중 조율’에 집착합니다.
청감의 비중을 둔 집착의 '2차 음셋팅'
Clio Pocket RTA 장비가 권고하는
완벽한 데이터 값을 만들어냈다고 해서
모든 셋팅을 끝내면,
그것은 '데이터 권고사항'일 뿐
'사람이 감동하는 소리'가 절대 될 수 없습니다.
아무리 좋은 스피커와 앰프를 장착하고
그래프를 예쁘게 깎아놓아도,
우리가 원하는 인간적인 음악성에 근접하기란
정말 쉽지 않은 영역이기 때문입니다.
그래서 인천에이스카오디오는
RTA 장비의 데이터에만 100% 의존하는
사운드 디자인을 하질 않습니다.
1차 기계 계측이 끝나면,
실질적으로 운전석에 착석합니다.
그리고 철저히 '청감의 비중'을 둔
최종 2차 음셋팅 보정 작업에 들어갑니다.
차주님께서 평소에 즐겨 들으시는 음악 성향,
자주 이용하시는 유튜브 뮤직이나 스트리밍 플랫폼의
소리 특성을 고려하여
차주님과의 깊은 커뮤니케이션을 바탕으로
기본적인 오디오 룰에서
크게 벗어나지 않는 범위 내에서
감성적인 보강 음셋팅을 완성해 나갑니다.
DSP는 장착이 아니라 세팅입니다.
이번 작업은 단순한 DSP 교체가 아니었습니다.
팰리세이드 BOSE 시스템의 구조를 정확하게 분석하고
그에 맞는 DSP를 선정하고
입력 채널을 확보하고 전원을 개선하고
정밀 세팅까지 진행한 작업입니다.
결국 좋은 소리는
비싼 장비에서 나오는 것이 아니라
올바른 시스템 구성과 정확한 세팅에서 완성됩니다.
2025 팰리세이드 BOSE 오디오의
음질에 아쉬움이 있으시다면
스피커보다 먼저
DSP 시스템의 구조부터 점검해보시길 추천드립니다.
이번에 작업하신 신형 팰리세이드 보스 시스템
역시
에이징 기간이 지나면 소리가 또 변하게 됩니다.
앞으로도 주기적인 음셋팅 리세팅 관리와
제품 관리까지
저희 인천에이스카오디오에서 끝까지
책임지고 힘써드리겠습니다.
믿고 맡겨주셔서 진심으로 감사합니다.
===================
