1. 목적
밸브의 스프링은 밸브가 닫힐 때 안ㅇ전하고 완전하게 닫히게 하므로 스프링이 약화되면 밸브가 진동을 하거나
불완전 개폐가 된다.
2. 장비 및 공구
스프링 장력 시험기, 밸브 누르개, 계산기, 기타 밸브 탈거용 일반공구
3. 관계지식
(1) 밸브 스프링의 역할 : 밸브가 열릴 때는 캠의 작동에 의해 열리고 닫힐 때는 스프링의 탄성력에 의해 닫힌다.
(2) 밸브 스프링의 구성 : 크기와 비틀림 방향이 반대인 두개의 스프링을 겹쳐서 사용한다.
(3) 이중 스프링으로 하는 이유 : 크기와 비틀림 방향이 반대의 두개의 스프링을 겹쳐서 사용하는 것은 첫째는
안전으로 두개의 스프링 중 한 개가 부러지더라도 안전하게 작동할 수 있다는 것이고, 둘째는 꼬임 방향이
반대이므로 진동을 발리 감쇄시켜 surge를 방지한다는 것이다.
4. 작업순서
(1) 밸브기구의 분해
① 실린더 고정 받침대에 실린더를 수직으로 세워 고정한다.
② 로커 축을 밀어 두개의 로커 암을 빼내고 로커 축은 원래 위치로 놓는다.
③ 밸브 누르개를 사용하여 밸브 키(split locker; 두 쪽으로 된 원뿔형)를 제거한다.
④ 밸브 누르개를 천천히 높으면서 스프링을 손으로 잡는다.
⑤ 리테이너, 두개의 스프링, 안쪽 리테이너, 그리고 spacer를 차례로 빼낸다.
⑥ 실린더를 받침대에서 들어올리면서 두개의 밸브를 실린더 안쪽에서 빼낸다.
⑦ 실린더를 내려 옆으로 뉘어 놓고 빼낸 부품들을 육안검사하고 차례로 정렬한다.
(2) 장력 검사

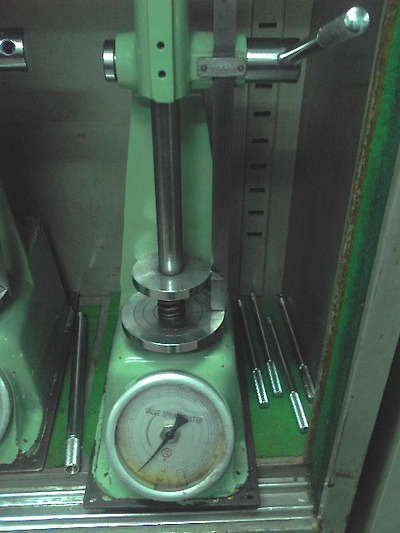

① 장력 시험기의 측정면을 깨끗이 닦고 lock을 푼다.
② 손잡이를 들고 밸브 스프링을 측정면의 중앙에 살며서 올려놓는다.
③ 손잡이를 살며서 내려놓고 게이지의 눈금 판을 돌려 지침이 0이 되도록 setting한다.

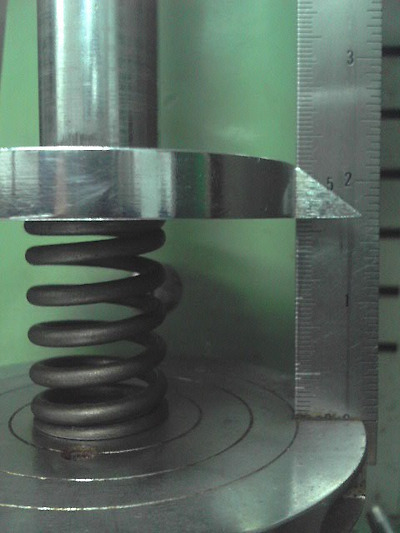

④ 수직 스케일에서 현재의 위치를 mm또는 inch로 읽어두고 현 위치에서 아래로 1inch지점을 찾아둔다.
⑤ 손잡이를 천천히 눌러 1inch까지 내린다
⑥ 다이얼 게이지의 눈금을 정확히 읽고 손잡이를 천천히 놓는다.
⑦ 측정값이 kg이므로 2.2를 곱해 파운드 값으로 환산한다.
⑧ 스프링을 내려놓고 측정 면을 닦은 다음 누름 면이 측정 면에 거의 닿도록 내려 lock을 건다.
(3) 밸브기구의 조립
① 부품이 깨끗이 세척됐는지 확인하고 두개의 밸브를 흡기와 배기로 구분하여 실린더 안쪽에서 끼운다.
② 실린더를 받침대에 고정하고 spacer와 retainer를 넣고 스프링을 겹쳐 넣는다.
③ outer retainer를 스프링 위에 올려놓고 밸브 누르개로 밸브가 미끄러지지 않게 눌러 split locker를 끼우고
조심스럽게 누르개를 뺀다.
④ 로커 암과 로커 축을 장착하고 처음의 상태대로 정리한 후 완료보고를 한다.
