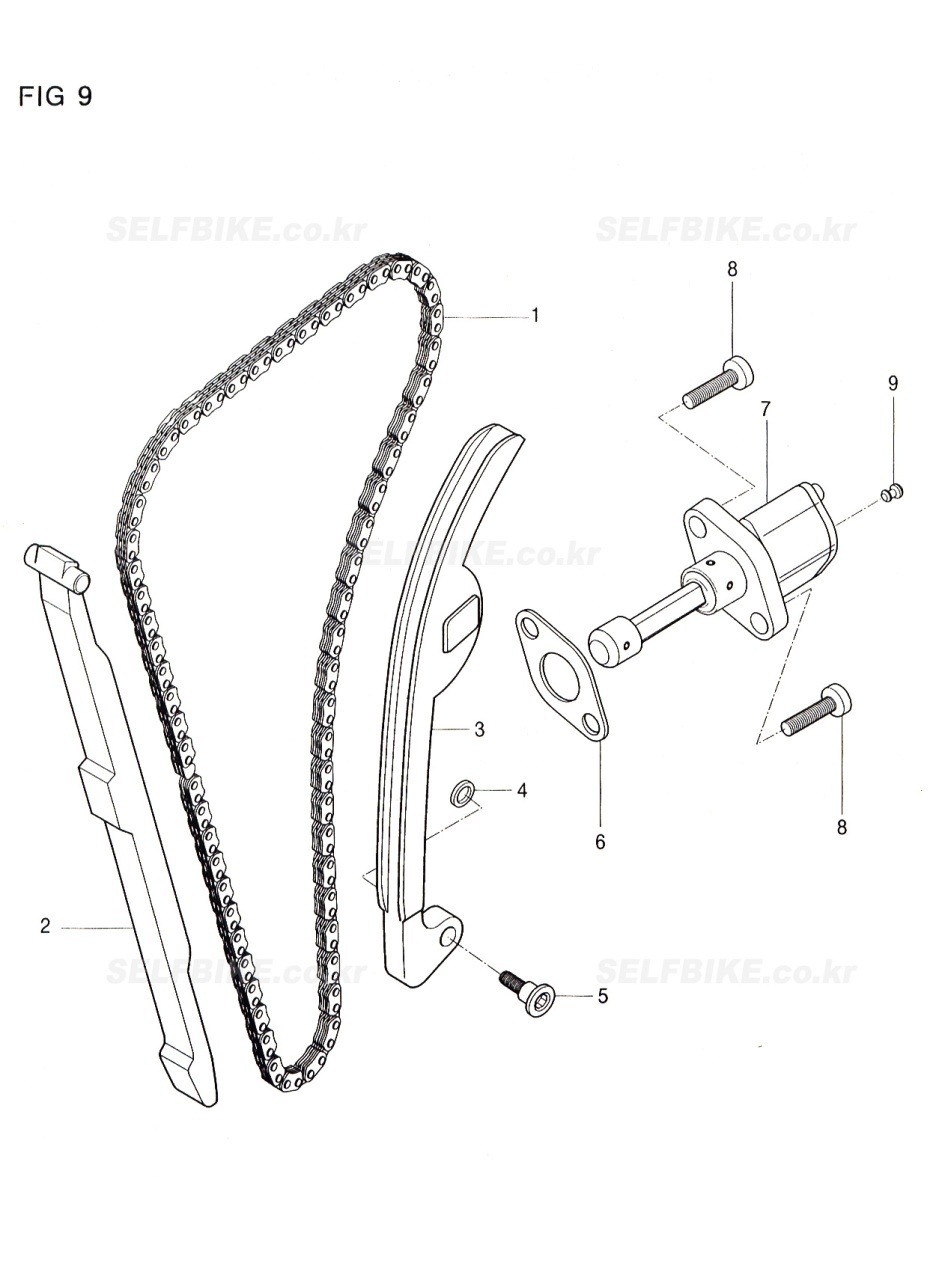

위 도면에서..
2번, 캠체인 가이드..
3번, 캠체인 텐셔너..
7번, 캠체인 텐셔너 어저스트..
부품 이름이 영어로 되어 있어서.. 혼동이 오는데..
그 기능에 따라 이름을 붙인 것일 때..
텐셔너..라는 것은 캠체인을 팽팽하게 긴장시켜 주는 것...
어저스트..라는 것은 주 기능을 하는 부품을 도와주는 보조부품...
이라고 생각되는군요. ㅎㅎ
영어로..
adjust... 조정하다..
tensioner.. 긴장하는 것..
대충 그 의미를 이해하면 되겠습니다.
지금 미라쥬 캠체인 텐셔너 어저스트로는... 2가지가 존재하고 있는 모양입니다만..

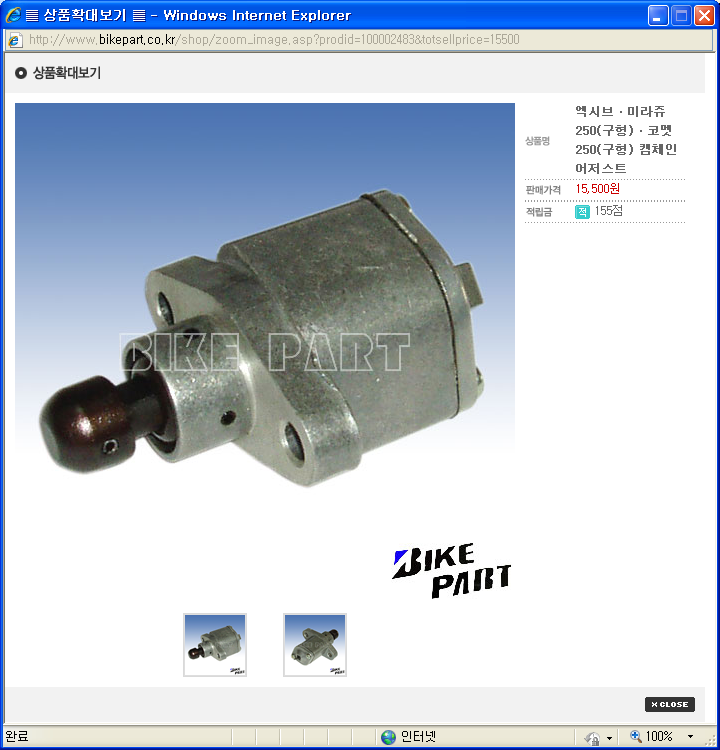

현재 위 부품이 적어도 2008년식 미라쥬까지의 어저스트가 되는 것으로 생각됩니다.

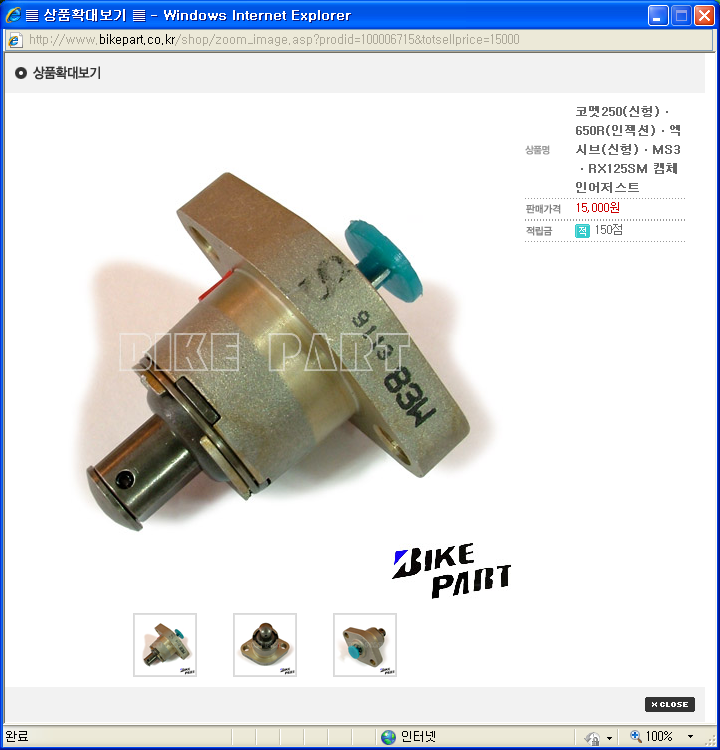

위 어저스트는.. 위 부품을 개조한 최신형인 모양인데,
이것이 장착된 바이크를 제가 본 적이 없어요. ㅠ
그런데.. 위 두 부품은,, 볼트가 체결되는 구멍의 거리간격...
그리고 부품이 삽입되는 곳의 굵기...
그리고 부품이 텐셔너를 밀어주는 길이..가 같다면...
그 기능상..그리고 육안으로 보기에는 서로 호환이 될 것으로 생각되는데,,
테스트를 해보고 싶군요....

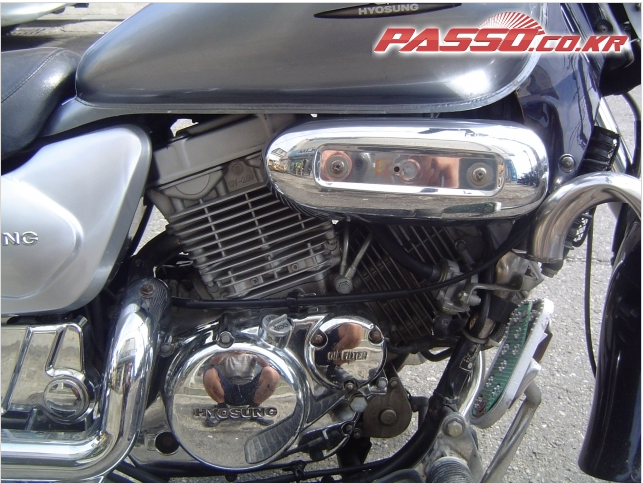

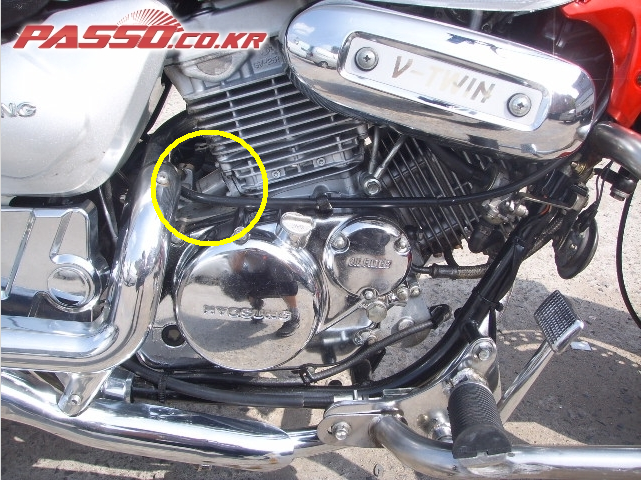

위 바이크는 2007년식인데,, 어저스트 부분이 돌출되어 있지 않습니다..

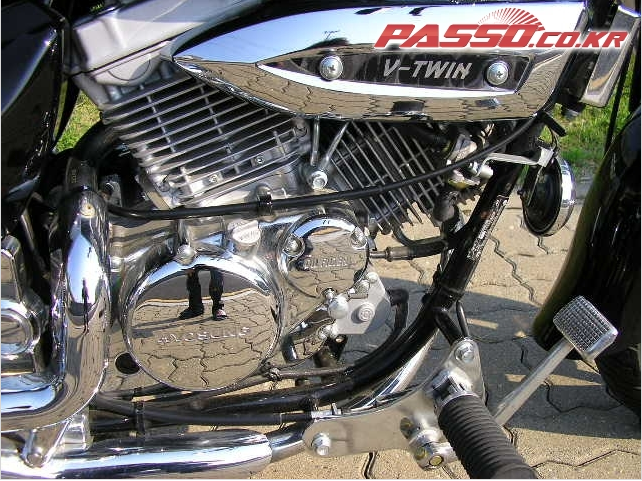

위 바이크는 2008년식이라고 소개되어 있는데.. 어저스트가 돌출되어 있는 게 보이죠?

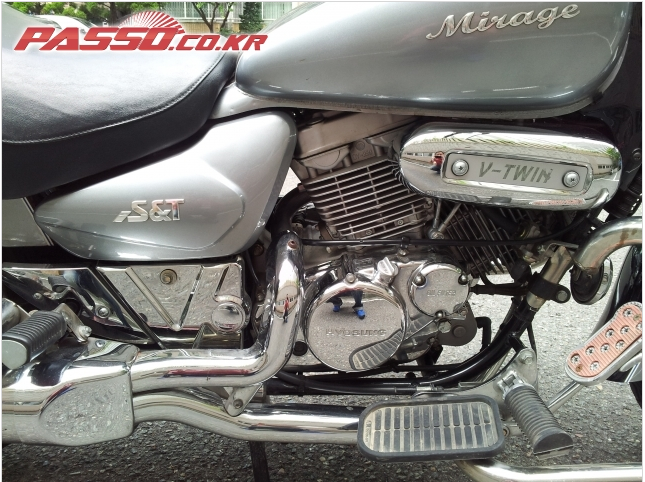

위 2009년식..
위 2009년식.
이처럼 2009년식 이후의 바이크는 어저스트 뒤쪽이 돌출되지 않은 모양으로 되어 있는데,,
위에 소개한 2 종류의 어저스트가 아닌..

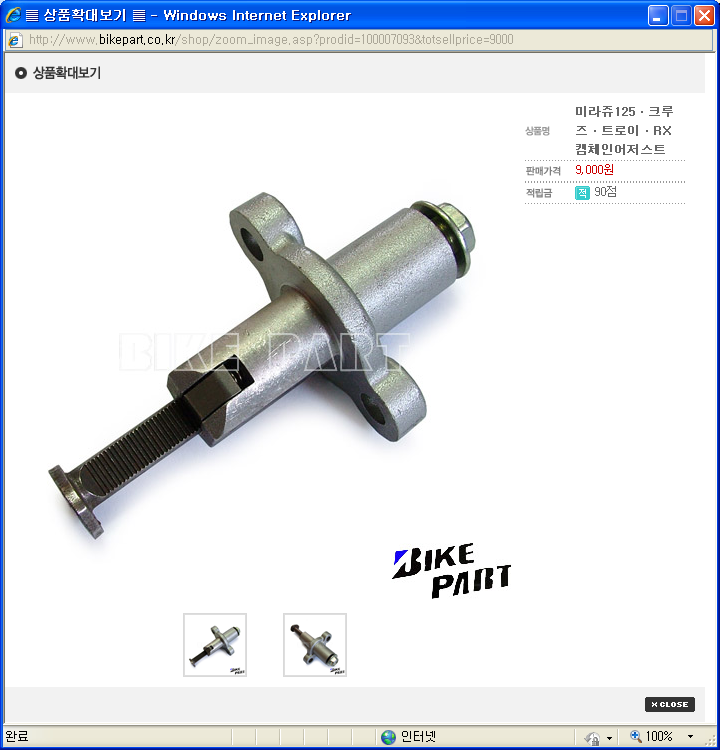

위 부품이 끼워진 것은 아닌가 하는 생각이 듭니다.
위 부품과 위에 소개한 2종은.. 부품이 삽입되는 굵기가 달라 보여서..
상호 호환이 되지 않을 것으로 보입니다.
훔.

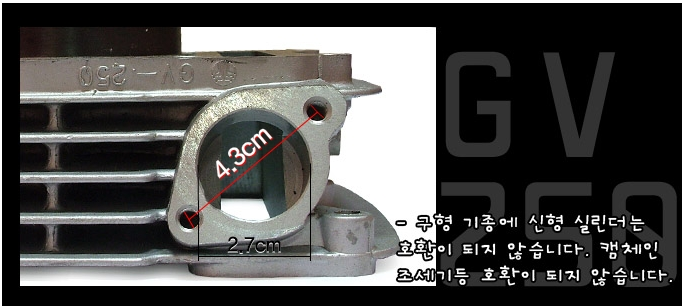

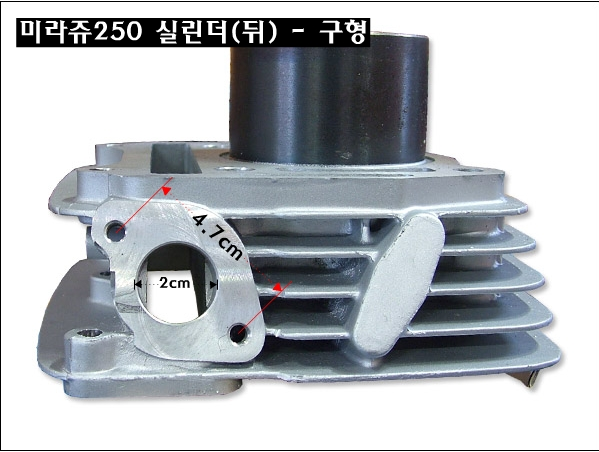

아래 사진과 같이... 부품구멍의 크기, 볼트구멍의 간격에서 차이가 있어 호환이 안됩니다. ㅎㅎ
