진북 : 진북(True North : Points toward the geographic North Pole)은 지구상의 실제 북쪽으로 평면직각좌표계에서 경위도 좌표(Curved Grid)의 경도선 위쪽 방향입니다. 경도선은 지구 타원체상의 북극점과 남극점을 타원체면을 따라 이은 선이므로 모든 경도선은 북극점과 남극점에 모이게 됩니다.. 진북을 나타내는 기호는 그림처럼 '별'로 표시합니다. 북극성이 있는 자리란 뜻이겠죠. 실제로는 북극이 있는 자리입니다.
True North - The direction of a meridian of longitude that converges on the North Pole. Note : This is just a technical method of saying that True North describes a direct line to the North Pole and the Earth's spin axis.
간단히 이야기 해서 북극점을 향하는 경도선(Curved Grid Line)의 방향입니다.
=
격자북 : 격자북(Grid North)은 지도상의 북쪽으로 평면직각좌표계에서 지도의 직각좌표 수직방향, 즉 직각좌표(Rectangular Grid) 세로선의 위쪽이 격자북에 해당됩니다. 기호는 그림처럼 화살표시로 나타냅니다. 여기서 격자북이라는 의미는 해당 지도(Map)의 진짜 북쪽이라는 의미가 아니라 직각좌표(Rectangular Grid)의 북쪽이라는 의미입니다.
Grid North - The direction of a grid line which is parallel to the central meridian on a map. Note : Grid North does not match true north because a map is a flat representation of a curved surface.
간단히 이야기 해서 Grid North는 평면직각좌표계에서는 지도의 북쪽이라 할 수 있습니다만..
자세히 이야기 하면 Grid North는 직각격자라인(Rectangular Grid Line)의 북쪽방향이 됩니다.
이는 경위도 좌표계에서는 도북(Map North)은 Grid North와 일치하지 않게 됩니다.
=
도북(圖北:Map North)은 말 그대로 지도의 북쪽을 가르킵니다.
평면직각좌표계에서 경위도선이 곡선으로 표시되는데, 이는 오룩스에서 사용할 수 없습니다. 오룩스에서 사용하기 위해서는 아래그림처럼 평면직각좌표계의 곡선형태의 지도를 경위도좌표계의 직선형태로 변환해 주어야 하는데, 이를 캘리브레이션(보정작업) 또는 맵매칭이라고 합니다.
좀 더 보충설명을 해보면
경위도 좌표계는 일명 지리좌표계란 것으로 3차원의 구면를 표현하는 방식으로 이를 평면에 매핑하게 되면 가로 세로가 직각형태의 경위도선이 작성됩니다. 경위도좌표계는 투영을 거친 좌표계가 아니라 3차원의 위치를 2차원에 수직 수평방향에 각도로 표현한 방식입니다..
지도는 3차원에 표시하는 것이 아니라 2차원 평면에 표현하게 위해서는 투영이라는 과정을 거쳐야 하는데,
이것이 평면직각좌표계이고 지도에 위치를 표시하는 방식이 각도방식과 미터방식 2가지가 있습니다.
* 평면직각좌표계에서 위치표시를 경위도좌표(Curved Grid)와 직각좌표(Rectangular Grid)로 표시한 그림
TM좌표계, MGRS좌표계, UTM좌표계 모두 평면직각좌표계 라고도 하며 경위도좌표는 곡선으로 이루어 집니다. 한마디로 경도선이 긍극에 가서는 북쪽에서 하나의 점으로 만나게 됩니다. 오룩스에서 사용하기 위해서는 경위도선의 곡선을 직선으로 만들어야 합니다. 바둑판모양처럼 경위도선을 직선으로 만들기 위해서죠. 바둑판이 직각으로 생겼다고 해서 이를 직선지도(Rectangular Map) 라 합니다. 경위도선이 직선으로 이루어져 있기 때문이죠. 경위도선이 곡선으로 표시되는 평면직각좌표(Rectangular Grid)와 다른 의미인데, 이를 경위도좌표계라고 합니다.
네이버지도 : 평면직각좌표계에서 경위도선이 곡선으로 이루어진 곡선지도. 원점이 경도 127.5도, 위도 38도
다음지도 : 평면직각좌표계에서 경위도선이 곡선으로 이루어진 곡선지도. 원점이 경도127도, 경도 위도 38도

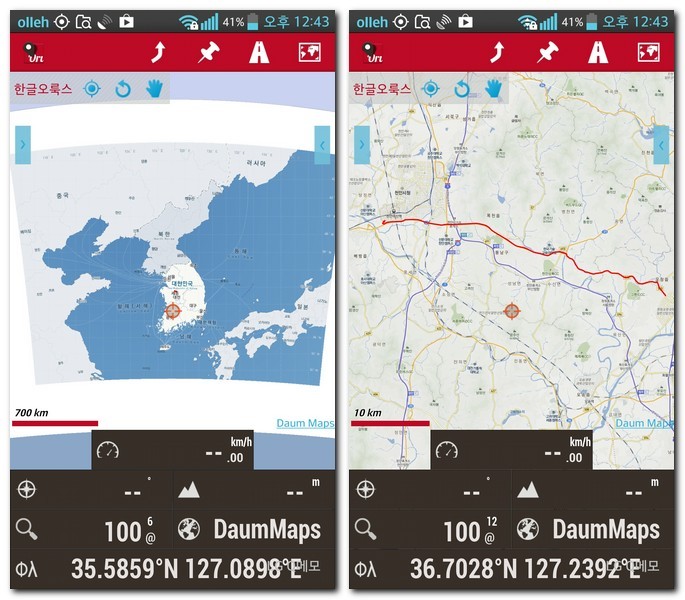

아래 그림은 진북수정을 완료한 지도입니다.
경위도선 격자의 모양이 바둑판 처럼 생겼습니다. 경위도가 곡선이 아닌 직선으로 표시되죠.
이때 진북과 도북은 같게 됩니다.
다음지도인 경우 평면직각좌표계 지도인데.. 경위도좌표계로 변환을 해주면 위와 같이 경위도 좌표가 직선인 지도가 만들어 집니다.

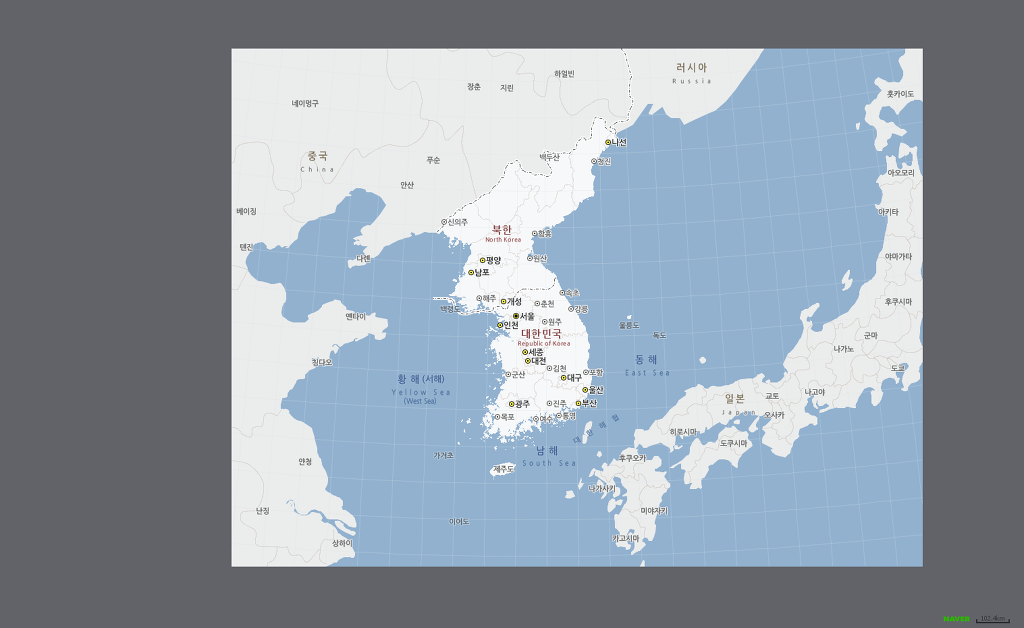

네이버지도의 평면직각좌표계 : 원점은 경도 127.5도, 위도38도.
빨간격자가 직각좌표, 파란바탕에 하얀격자가 경위도좌표.
