5. 평면직각좌표계에서 경위도좌표와 직각좌표의 이해

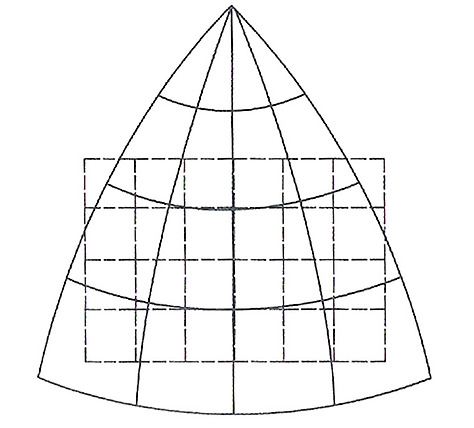

아래그림은 평면직각좌표계의 지도입니다,
어느 분은 경위도좌표계와 평면직각좌표계로 분류하기도 하는데요...
정확히 말하면 평면직각좌표계안에서 경위도좌표와 직각좌표가 함께 표기된 그림입니다.
* 평면직각좌표계
경위도좌표계는 투영좌표계와 다르게 절대 좌표계라 부루고 있습니다.
즉 투영된 것이 아니고 3차원의 지리좌표계를 2차원에 매핑하여 사용하는 좌표계입니다.
3차원의 지리좌표계를 2차원에 매핑하면 경위도선이 곡선이 아니라 직선으로 표시되는데,
이를 경위도 좌표계라고 합니다.
* 경위도 좌표계
TM투영법으로 제작한 지도를 국토지리정보원에서는 평면직각좌표계라고 부르고 있습니다.
평면직각좌표계에서 경위도좌표와 직각좌표로 분류될 뿐이죠.
※ 도북(Map North)과 진북(경도선의 위쪽방향)이 일치하는 지도가 온맵지도를 진북수정 완료해서 사용하고 있는 지도입니다.
곡선지도를 직선지도로 만들면서 좌우로는 왜곡이 줄어들지만 위아래로 왜곡이 발생하여 생기는 현상이죠.
진북수정을 하면 도북과 진북이 같아지게 되는데, 이때 위쪽에 왜곡이 발생합니다.
이는 정상적인 경우는 아니지만 어째든 도북과 진북이 같아지게 되어 진북이 무수히 많이 생기게 되는 원인이 됩니다.
