3차원 구면을 2차원 평면에 표시하기 위해서는 투영을 해야 하는데, 우리나라는 TM 도법을 사용합니다.
TM 도법을 이용하여 지도를 만들면 원점을 기준으로 동서로 왜곡이 발생합니다.
그 왜곡의 정도가 도편각으로 나타납니다.
이러한 좌표시스템을 TM좌표계라고 하는데...
다른말로 평면직각좌표계라고도 합니다.
평면직각좌표계란 중앙자오선과 위도선이 원점을 기준으로 평면에서 직각을 이루고 있어 붙혀진 이름입니다.
직각좌표란 말은 중앙자오선을 기준점으로 평행한 거리 단위의 좌표표시입니다.
여기서는 동해원점(동경 131도, 북위 38도) 을 기준으로 도곽의 수치를 미터단위인 거리로 표시한 좌표입니다.
이때 기준점으로 부터 왜곡이 발생하여 0.02도의 도편각이 발생한다는 의미입니다...

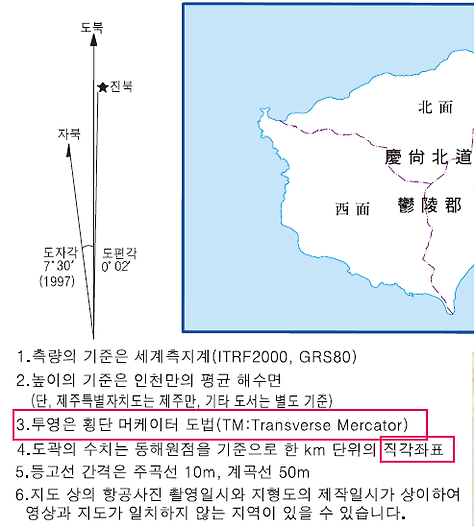

위그림는 평면직각좌표계의 곡선지도인 경위도 좌표에 해당되는 내용입니다.
참고로 평면직각좌표계에는 경위도좌표가 곡선인 곡선지도가 있고,
이를 경위도 좌표계로 변환하면 경위도 좌표가 직선으로 되는 직선지도가 있습니다.
네이버지도 : 평면직각좌표계에서 경위도가 곡선으로 이루어진 곡선지도. 원점이 경도 127.5도, 위도 38도
다음지도 : 평면직각좌표계에서 경위도가 곡선으로 이루어진 곡선지도. 원점이 경도127도, 경도 위도 38도
평면직각좌표계를 경위도좌표계로 변환하면 경위도좌표가 곡선에서 직선으로 바뀌게 됩니다.
평면직각좌표계 지도를 경위도좌표계로 변환하면 위와 같이 경위도 좌표가 직선인 지도가 만들어 집니다.
이 지도에서 도편각는 0도입니다
