[스크랩] 오버레이(합성)지도의 이해와 사용법

[동그라미20(경기부천)]


산 좀 타신다 하시는 분들은 로커스맵이나 오룩스맵스를 사용할 줄 압니다 사실 국내뿐만 아니라 해외에서도 이 두 앱이 산에서 거의 전문적으로 사용한다고 보면 맞습니다 근데 산 타신 경력은 오래됐지만 컴퓨터나 스마트폰을 잘 다루지 못해서 그림의 떡처럼 느끼시는 분들이 제법 있습니다 오늘 글은 이런 분들을 위한 글입니다

컴이나 스맛폰을 잘 못 다루시는 분들은 카페에서 공급하는 등산로 지도를 합성해서 볼 수 없기 때문에 답답해 하시는데요 그래서 합성 지도(오버레이 지도) 보는 법을 설명할까 합니다 모든 기능을 사용할 수 없어도 지도를 이용해 카페 지도를 합성해서 본다면 앱을 잘 다루지 못해도 어느정도 앱을 배울수 있다는 자신감까지 함께 가질수 있지 않을까 생각해 봅니다


---


레이어 기본 개념

군대 다녀오신 분들은 장교들이 비닐로된 파우치에 종이 지도를 넣고 펼쳐서 색연필로 표시해가며 쓰고 지우고 하는 모습을 본 적이 있습니다 아님 TV에서 만화영화를 제작하는 모습을 어렸을 때 호기심에 유심히 본적도 있을거라 생각이 듭니다 뭐 이것도 저것도 모르신다면 지금 설명하는 개념을 아시기만해도 됩니다

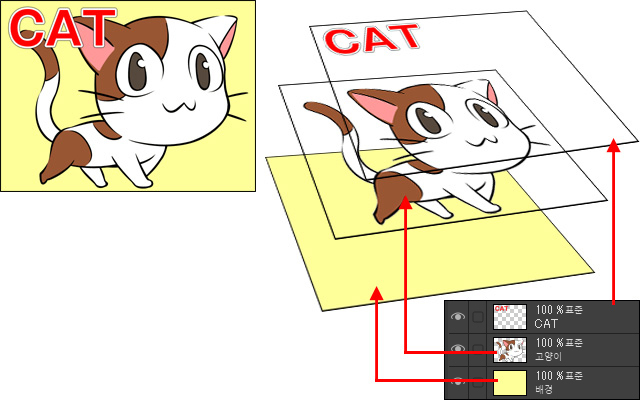

사진은 포토샵이나 일러스트에서 사용하는 개념의 사진입니다 보시면 오른편 맨아래부터

1 노란 배경
2 고양이 그림
3 "CAT" 글자

각각 따로 분리가 가능한 그림과 글자로 만들어져 있습니다 이걸 하나로 합치면 사진 왼쪽처럼 하나의 완전체 고양이 그림이 만들어지고 보입니다 이런 개념을 레이어 개념이라고 하는데요 이런 레이어 개념은 만화영화 제작에서 자주 사용합니다 배경은 그대로둔체 사람이나 물체의 움직임을 표현한다면 많은 그림을 그릴 필요 없이 움직이는 사람이나 물체만 그려서 사용하면 되기 때문에 시간 절약과 편리성을 갖게 됩니다

"레이어"라는 뜻은 "막" 또는 층층이, 겹겹이 쌓아 올리다의 "층"과"겹"을 뜻합니다 등산을 많이 하신분들은 등산에서 레이어링 시스템이라는 말을 많이 들어 보셨을 겁니다 레이어링 시스템은 한 벌로 모든 날씨와 환경으로 부터 보호받기 힘들기 때문에 옷을 여러벌(층,겹.막) 준비해서 겹쳐입거나 옷을 벗어 체온을 유지 하는것을 말합니다

합성지도 또는 오버레이 지도라고 불리는 지도는 제가 지금까지 설명한 개념을 생각한다면 쉽게 이해 하실 수 있습니다


합성지도는 배경지도가 있고 그 위에 등산로 라인이나 지명 또는 다양한 포인트가 있는 지도를 겹쳐서 보는 지도를 말합니다

---




합성(오버레이) 지도 만들기-(로커스맵4 위주의 설명)

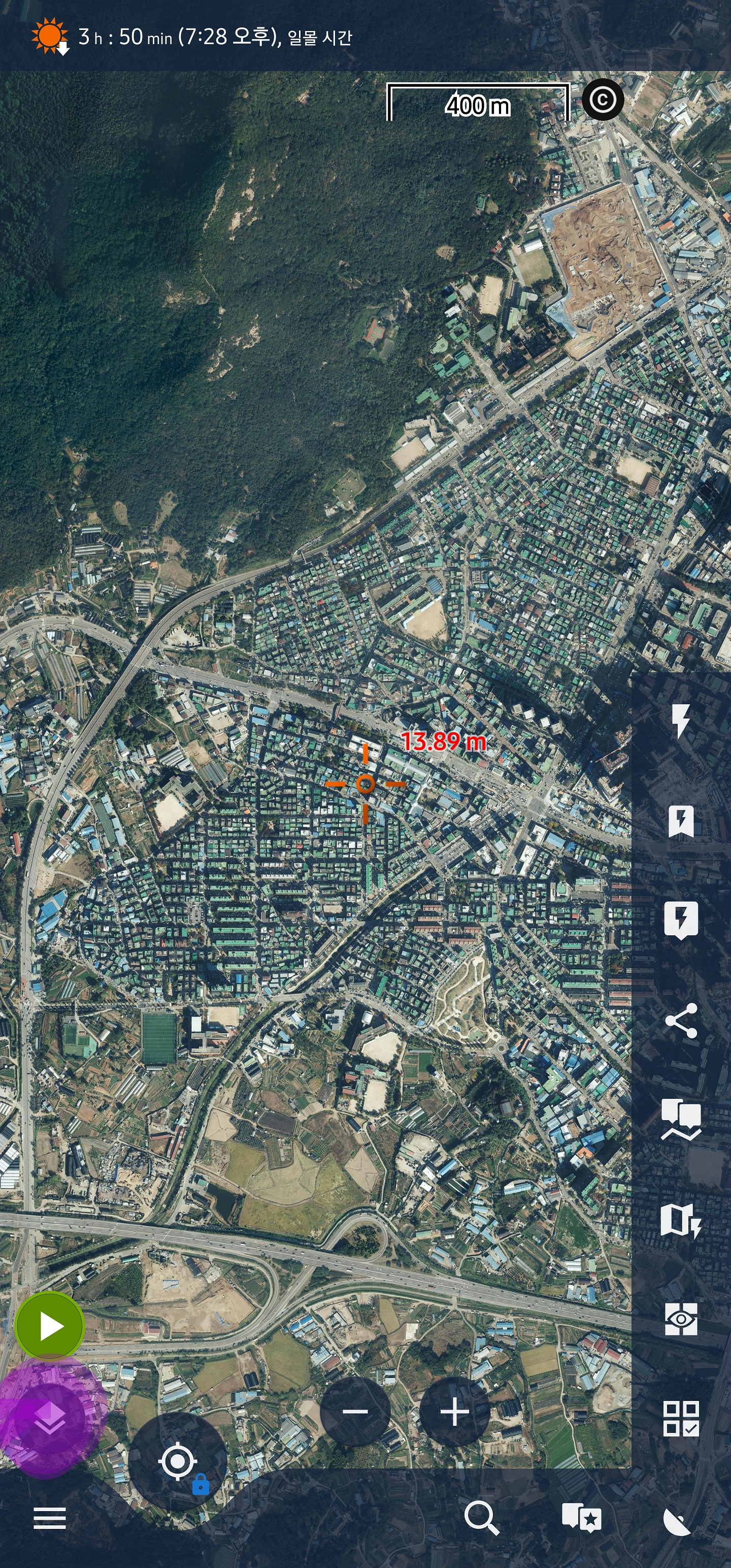

로커스맵4을 실행하고 왼쪽 아래에 보면(보라색 부분) "레이어" 버튼이 있습니다 이걸 누르시면

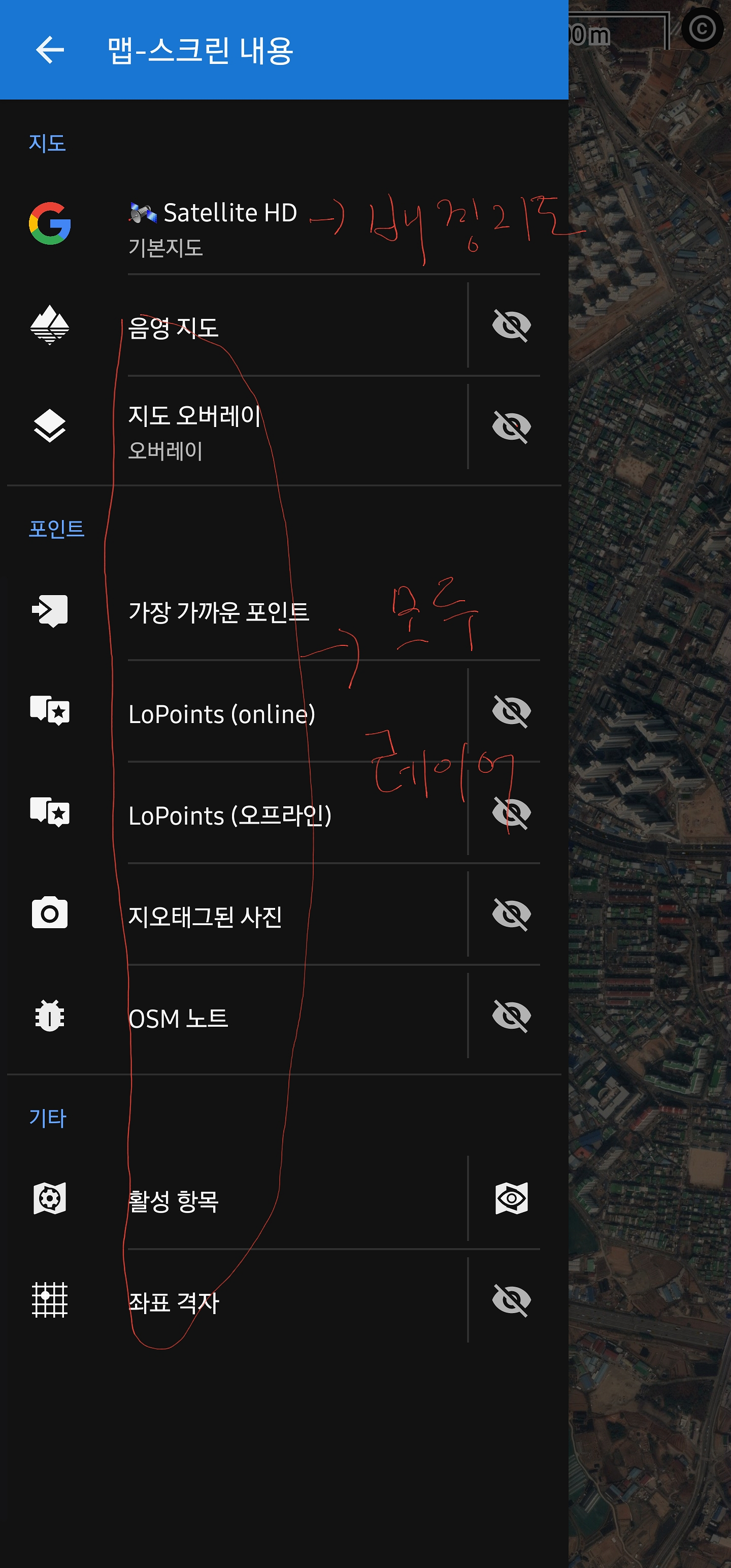

맵-스크린 내용이라는 화면으로 넘어가는데요 보시면 맨위는 배경 지도이고 나머진 레이어로 옆에 "눈" 마크를 끄고 켜서 배경 지도에 새로운 레이어를 보이게 할 수도 있고 안 보이게 할 수도 있습니다
이중에서 카페 등산로 지도를 활용하기 위해선 오른쪽 사진에 표시한 "지도 오버레이"라는 부분을 눌러서 들어갑니다(눈 마크가 아니고 글자를 터치함)

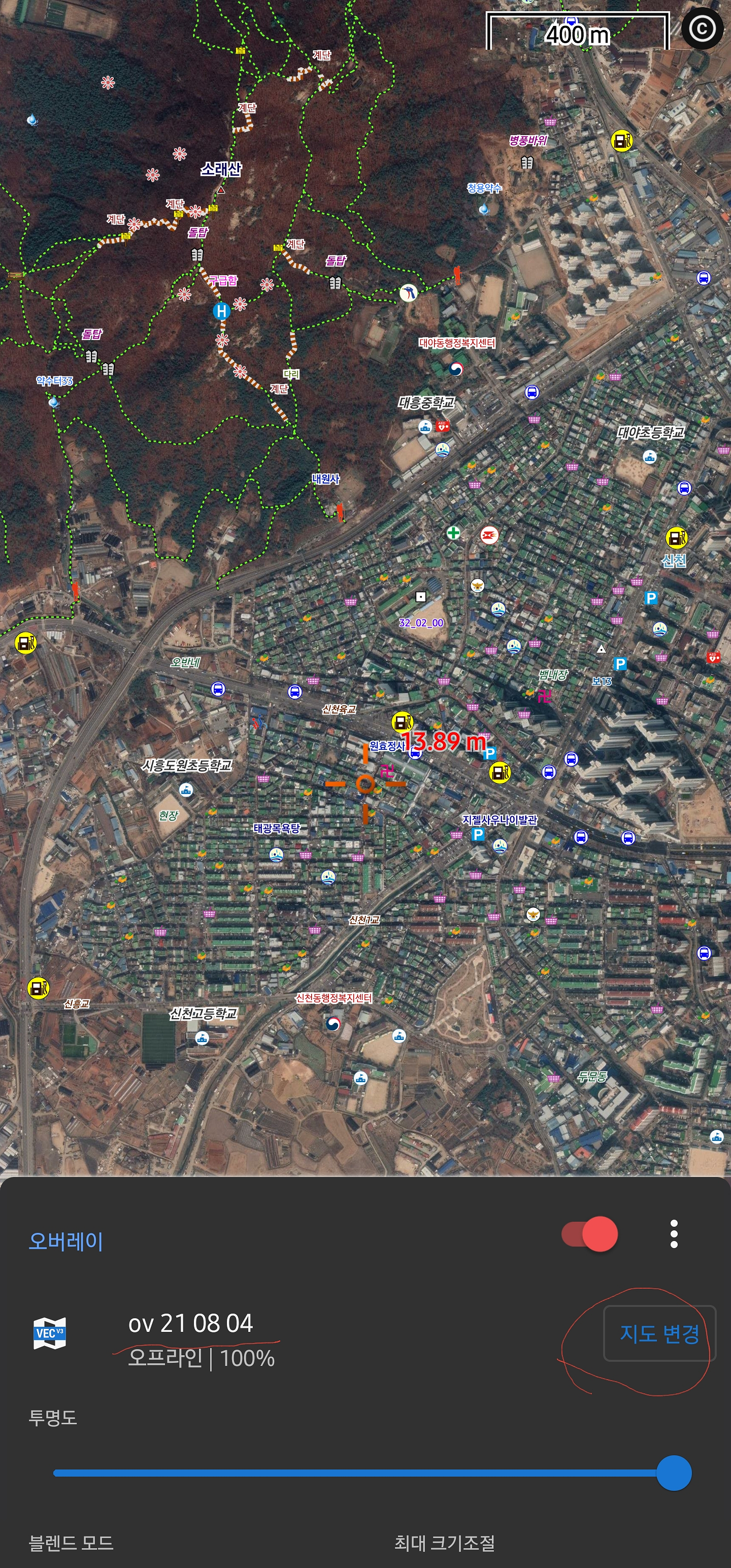

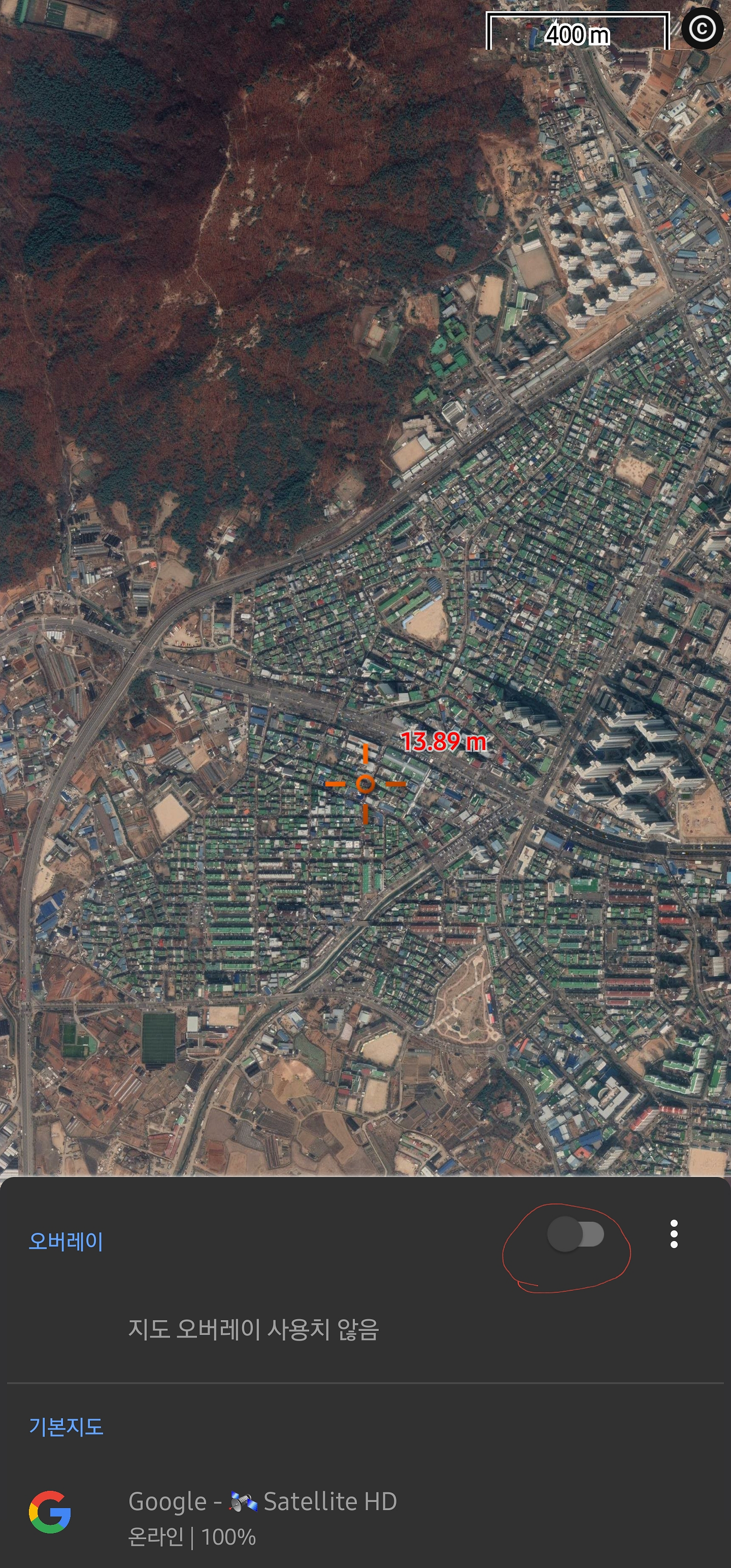

사진에서 아래처럼 오른쪽에 있는 슬라이드 버튼을 선택하면  오른쪽 사진처럼 지도를 변경 할 수 있는 설정이 나옵니다 지도 변경을 눌러 카페 등산로 지도를 선택하시면 오른쪽 사진에서 위 지도처럼 배경지도인 위성 지도 위에 포인트와 등산로가 보입니다

이런식으로 다양한 지도와 오버레이(합성) 시킬 수 있습니다 대신 배경지도 위에 올릴 레이어 지도는 투명도가 있는 지도여야 합니다 그러니까 위에 고양이 사진처럼 "CAT" 이라는 글자 이외에 나머진 투명해야 고양이 그림이 보이면서 "CAT" 이라는 글자가 보이는데요 만약에 투명도가 없으면 고양이는 보이지 않고 "CAT"만 보입니다

그러니까 카페에서 공급하는 카페 등산로 지도는 등산로와 지명, 포인트 이외엔 모두 투명한 상태입니다 그래서 어떤 지도와 만나도 합성이됩니다

합성지도의 조금은 다른 예를 볼게요

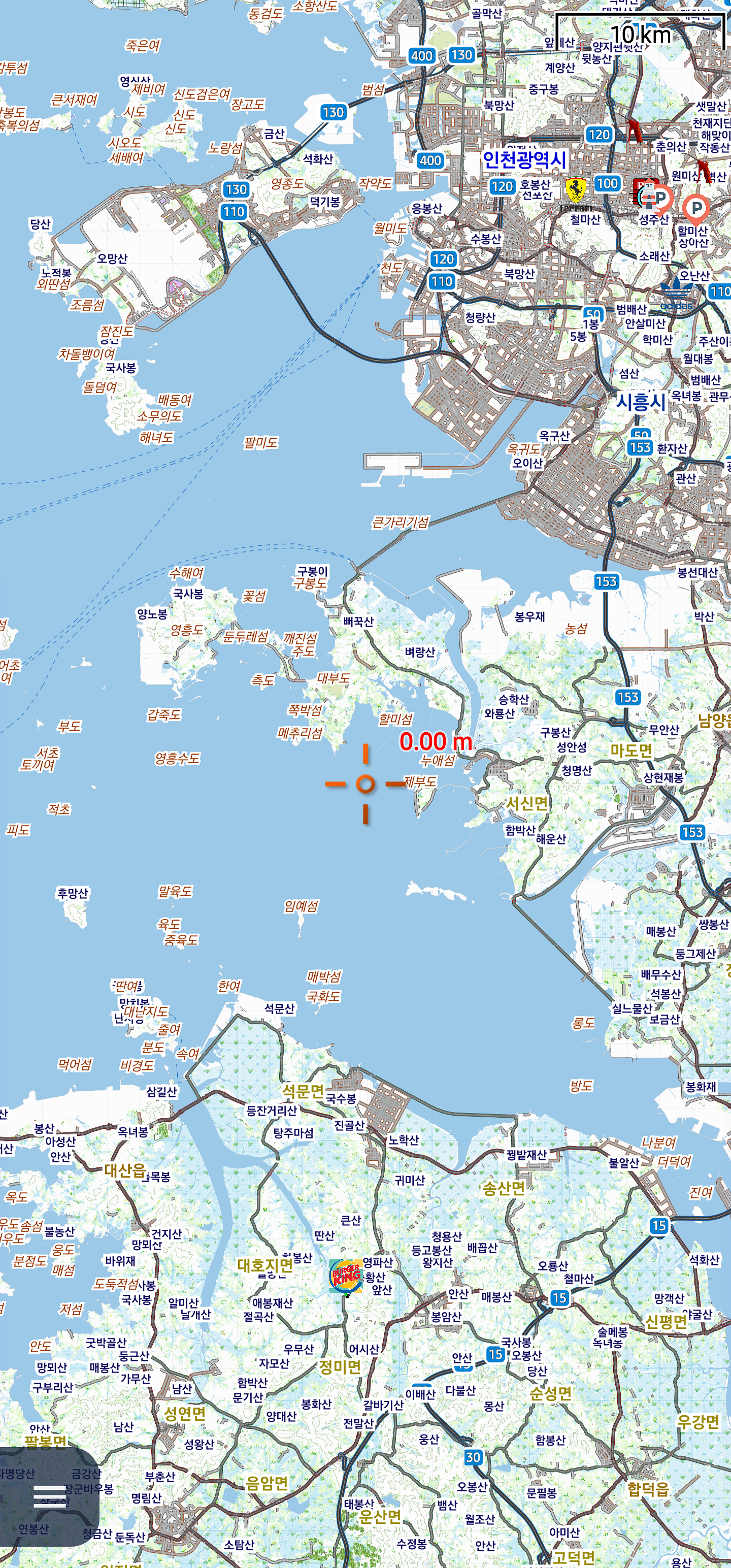

이건 카페 코리아 지도입니다

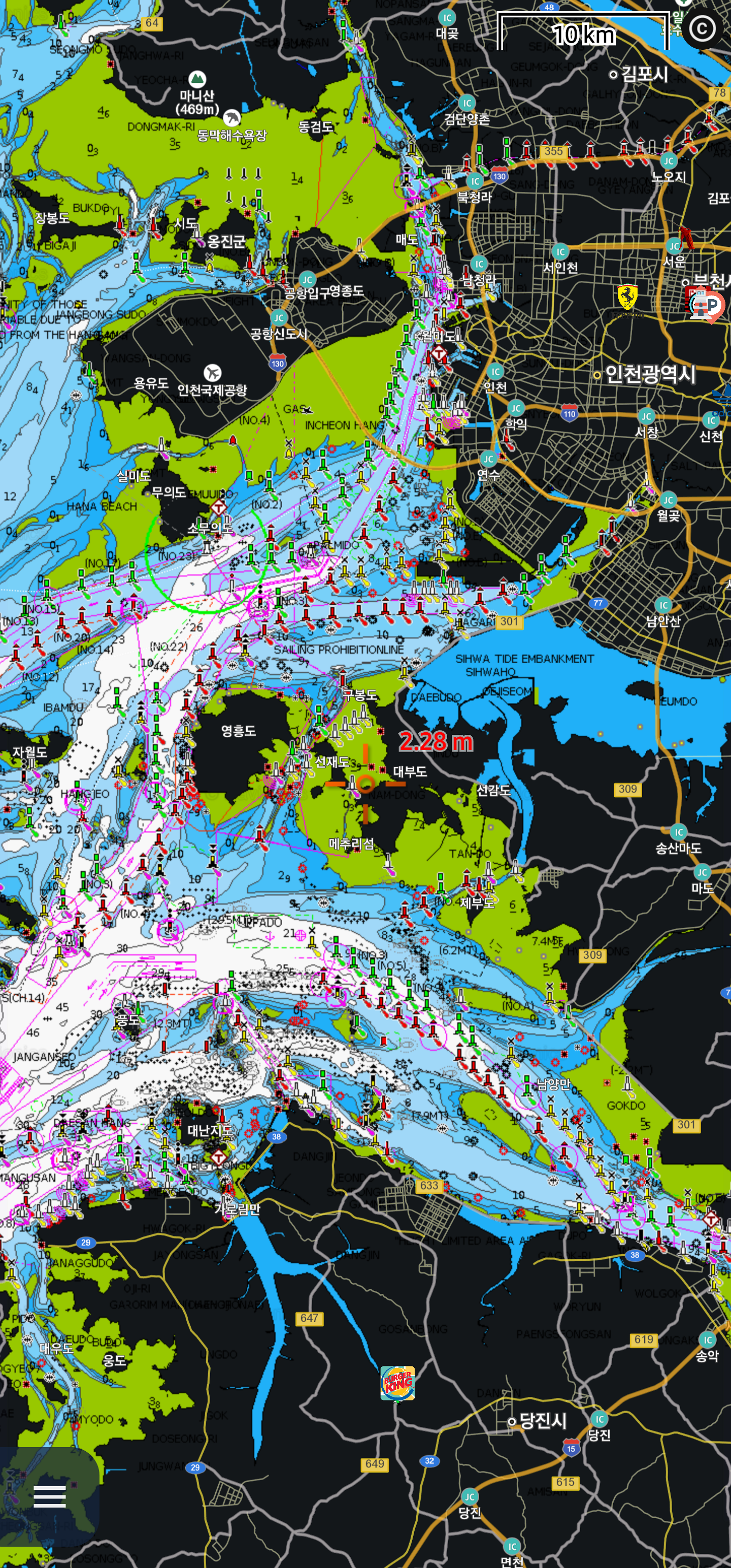

이건 바다의 지형과 깊이를 표현한 바다 지도인데요 보시면 육지는 검은색으로 보입니다 이부분은 사진과 다르게 투명한 부분인데요 카페 코리아 지도와 이 바다 지도를 합성하면

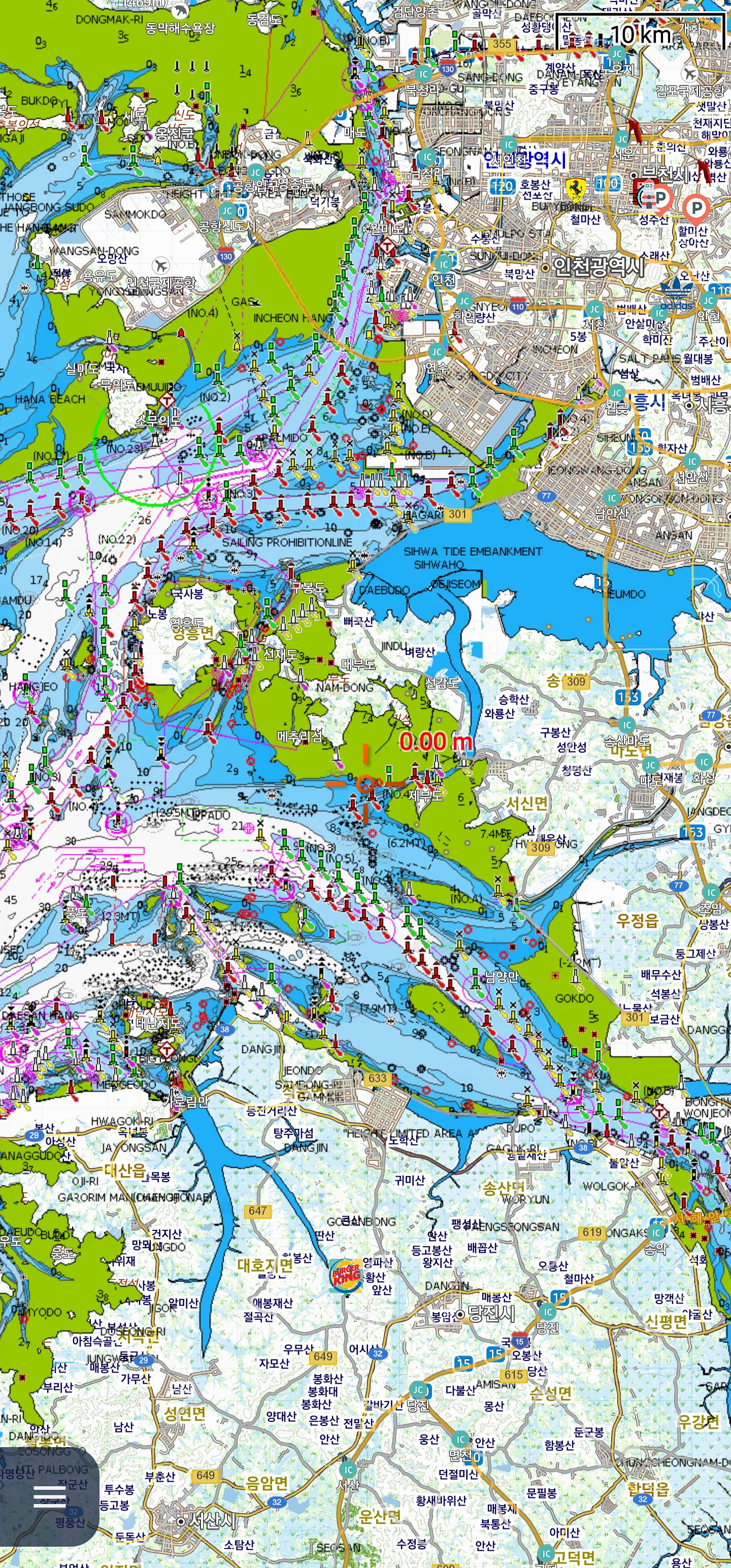

이런 지도가 만들어 집니다



---


오룩스는 합성 지도에 대한 전체적인 개념과 이해는 윗 글을 보시고 이해하시면 되고 만드는 법은 어제 간단하게 캡처 사진을 이용해 설명해 드렸습니다 제가 보기엔 더 많은 설명은 필요없을듯 싶어 아래 링크로 대체하는데요 혹시 글을 보고 잘 이해가 안되는 부분에 대해 피드백과 댓글 남겨주시면 답변해 드리겠습니다


https://cafe.daum.net/soonhochoi/kDHi/331
