단위환산 및 유량 - 유량(액체)
1. 유량 Q=Kv
Q= 유량(ℓ/min)
ΔP:차압(bar)
Υ:밀도(㎏/㎥) (물은 Υ=1㎏/㎥)
Kv :유량계수(ℓ/min) (Cv =0.07×Kv )
- 유량계수 Kv
밸브의유량계수 Kv 는일반적으로 Valve에 있어,
1 bar의 차압 (Δp)으로 1분당 흐르는
물의 양을 기준으로 결정한다.
- 직렬접속時의 Kv Total
- 병렬접속時의 Kv Total
Kv2 total = Kv1 + Kv2 + Kv3 … Kvn

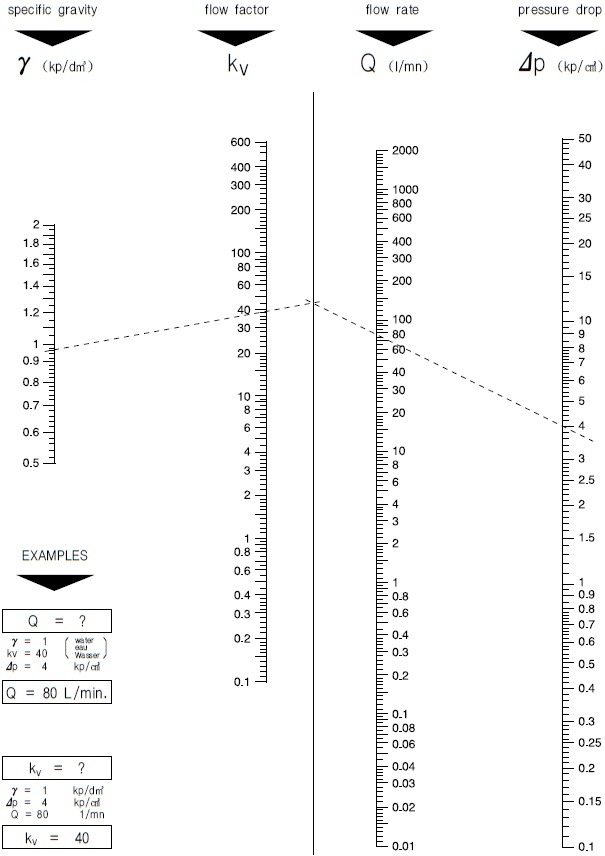

2. 액체인경우의유량도표
※parker korea 자료를 퍼온것 입니다. 문제될시 삭제하겠습니다.
