[금속재료산업기사] 작업형실기시험 정보(총4문제/제한시간:2시간) &각 금속시편현미경사진자료(8.99MB)

[하늘이야기]

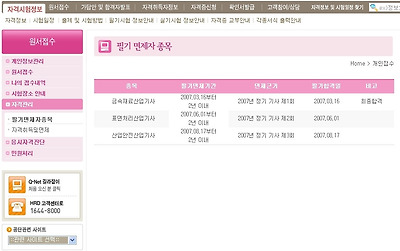

저는 현재 [금속재료산업기사] 국가기술자격증을 보유하고 있는 회원 엄용훈입니다.

------------------------------------------------------------------------------------

*금속재료산업기사 작업형실기(제한시간:2시간)시험문제에 관한 세부설명입니다.

참고하실 만한 정보라고 판단되며 이 정보가 유용한 정보가 본 시험에 응시하시는 전국의 모든 수검자분들께 큰 도움이 되길 바라며 이 글을 올립니다.

그리고 이 점에 필히 착안하셔야 합니다. 시험감독관님들의 재량에 따라 문제수(총4문제)에는

변동이 없으나 시험내용과 시험진행방식에는 그 누구도 미처 예상치못한 또다른 방식이 있을 수

있음을 널리 유념하시기 바랍니다. 한마디로 모든 가능성에 만전의 대비를 기하셔야 합니다.

그래야 무난한 최종합격이 가능합니다. 쉽게 합격하는 상황을 기대하는 것은 좀 아니라는 생각입니다.

본 금속재료산업기사 종목 국가기술검정시험의 기분좋은 최종합격이란 결과를 위하여

부단히 최선의 노력 여하를 다하신다면 무난히 합격하실 수 있을 것으로 저는 믿어 의심치

않습니다!  제가 본 시험에 응시해본 경험상 이점은 감히 확실히 말씀드릴 수 있습니다.

(하늘은 스스로 돕는자를 돕는다고 하였습니다)

**본 게시물엔 다음카페의 업로드 용량 제한정책에 따라 관련 자료 등이
     용량 초과 등의 이유로 첨부되어있지 않습니다.
     제가 현재 보유하고 있는 자료들은 아래와 같습니다.
    물론 이 자료와 자료에 대한 설명은 수검자여러분들 및 다음카페회원님들께서
    이 글을 읽고내려가시보면 심심찮게 만나보실 수 있으실 것입니다.^^


   그래서 여기서 먼저 설명을 드리고자 합니다!

   아래 자료의 수신을 희망하시는 분은 제 이메일계정으로만 연락을 주시기 바라며,
    메일확인 후 바로 해당 요청자료를 보내어드릴 것을 약속드립니다.
   아울러, 반드시! 아래에 기술된 '요청자료명'을 정확하게 기재하셔서 이메일을
   보내주시기 바랍니다. 다시말해 무작정 '실기자료보내주세요' '작업형실기자료를
   요청합니다'
   등의 정확한 [요청자료명]이 배재된 체의 애매모호한 이메일내용이 담긴 요청메일

   수신시 저에게 자료요청메일을 보내주신다고하여도 해당 메일의 발송 시한은 무기한

   보류될 방침입니다.
   감사합니다. 본 게시물에 리플형태로 자료요청리플글을 올려주시는 부분에 대해서도
   해당 자료의 전송은 무기한 보류될 방침입니다.)

[요청자료명]
1.작업형실기시험_불꽃시험사진자료
3.작업형실기시험_검경조직사진(연마부식검경후강종판별)

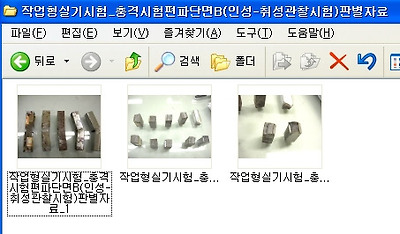

4.작업형실기시험_충격시험편파단면B(인성-취성관찰시험)판별자료

참고사항입니다.(도합 15MB)
불꽃시험사진자료의 용량은 압축파일형태로 2.71MB ,
검경조직사진의 용량은 압축파일형태로 7.35MB ,
충격시험편파단면의 용량은 원본사진파일형태로 그 용량은 4.90MB임을 알려드립니다.

===============================================================================

우선 시험편은 본격적으로 실기시험이 시작되면 고유번호가 미리 적혀진 시험편 2개를 수검자

본인에게 주어집니다.

하나는 불꽃시험용이며 다른하나는 조직시험용 입니다.

주로 불꽃시험에서는 SM45C(기계구조용탄소강이며 0.45%탄소를 함유하고 있는 강입니다),

STS3(합금공구강3종), SPS9(스프링강9종), SM15C(기계구조용탄소강이며 0.15%탄소량 함유),

SM25C(기계구조용탄소강이며 0.25%탄소량함유), STD11(합금공구강11종), STC3(탄소공구강3종),

SKH51(고속도공구강51종) ,SKH9(고속도강9종), GCD250(구상흑연주철250종),

GCD450(구상흑연주철450종), GC250(회주철250종), GC450(회주철450종) 등이 충분히 나올 가능성이 있습니다.

조직시험용에서도 불꽃시험과 마찬가지라고 보시면 됩니다.

그러나 조직시험에서는 불꽃시험과는 달리 '강종예시(시험지에서 시험출제강종을 알려줌)'가 되므로
그다지 난해한 부분은 없다고 보시면 됩니다.

작업형실기시험의 문제 총수는 4문제(총 50점만점) 입니다. 그 4문제의 세부 내용은

다음과 같습니다.

1.불꽃시험(만점:10점)-

*위 자료를 제 이메일계정으로 요청하시면 메일 확인후 보내어드릴 것을 약속드립니다.^^

해당 자료가 필요하신 회원님께서는 메일로 연락주시길 바랍니다.

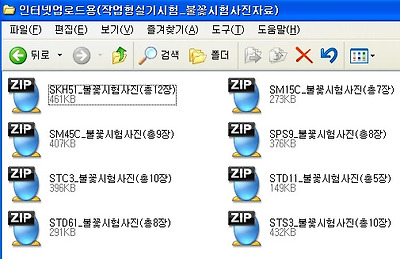

해당 불꽃시험결과촬영사진은 암실에서 촬영한 화질이 선명한 사진이며, 여러분들께서

그 해당 이미지를보고 계시다시피 압축파일형태로 구성되어 있으며 용량은 [총 2.71MB]입니다.

  이 불꽃시험은 우선 강종판별이 관건입니다. 불꽃시험에 나오는 강종은 위에서 언급한 강종과

 동일합니다.

 제가 직접 불꽃시험을 해본 결과, 주요 불꽃시험편의 특징은 다음과 같습니다.
불꽃이 튀는 형상(모양)에 주안점을 주어야 합니다.

  * SM45C는 표현상 가장 깨끗하고, 직선적이며, 화려하고, 불꽃이 굉장히 많이 길게 뻗어나가며

     튑니다.
    불꽃선 유선이 굵으며 많고, 파열선 끝 모양이 크고 복잡한 형체가 되며, 탄소 함유량이 0.5%
    이상인 경우 유선 끝단에 꽃가루 모양이 가끔 나타나타 납니다.
    밝은 오렌지색을 띄며 가지가 곧게 뻗는 특징이 있습니다.

  <사진을 참고해주시기 바랍니다. 아래 사진은 현재 제가 보유 중인 SM45C 관련 불꽃시험 자료

    중 일부로써 2번 사진자료입니다>

  * SM25C와 SM15C도 그러하지만 SM45C보다는 좀 못한 편입니다.
    금속재료산업기사 종목의 작업형실기시험에서 SM25C에 비해 출제빈도가 상대적
    으로 높은 SM15C는 SM45C와 비교하면 불꽃선 유선은 가늘고 적지만 파열선 끝
    모양은 작고 간단합니다. 이 외에는 SM45C와 같이 가지가 곧게 뻗으며
    색도 오렌지색을 띕니다.

  * SKH51은 가늘고 길며,

  * STD11은 짧고 안개꽃형상의 불꽃을 보이며(본게시물에 업로드한  사진을 참고해주시기 바랍니다.

     현재 제가 보유 중인 불꽃시험자료 중 'STD11' 관련 불꽃시험자료 중 일부입니다.(5번 사진자료)

  * STS3는 끝이 '창'끝 모양으로 휘어 내리 꽂으며,
  * STC3는 불꽃의 파열이 전반적으로 많아 가장 복잡하며 직선적으로 불꽃이 많이 튀며 깨끗한
    SM45C에 비하여 굳이 비교표현하자면 지저분하다 라고 표현할 수 있습니다.

2.브리넬(HB) 경도 계산하기(혹은 HV경도구하기)

  만점:10점-

재료시험 책 등지에 나와있는 HB경도 계산식을 반드시 외워가셔야  합니다.
거의 보너스문제 수준이긴하나 그래도 공학용계산기를 이용한 계산기 괄호쓰기, 루뜨 쒸우기에
주의를 기하셔야하며, 대개 D, P값(강구지름D=10mm,  하중P=3000kg 혹은 D=5mm, P=750kg)이
다 주어집니다.

그리고 예를들어, (이것은  압흔(눌린자국)의 지름인 d제곱 값입니다) 다음과 같은 압흔 지름이
주어질 수도 있습니다. 이렇게된다면 FM대로(정식으로) 브리넬경도기를 사용할 필요가 없습니다.
브리넬경도기를 수검자가 직접 조작하지는않으며(그러나 직접 조작할 수도 있으니
브리넬경도기 및 비커스경도기의 자체운용법을 완벽하게 숙지하고
계셔야합니다. 시험이 어떻게 출제될지는 신께서도 모르시니까 말이죠) 애당초 정해진
'3개 시편에 대한 압흔의 지름'값을 시험관들이 직접 화이트보드(혹은 흑색칠판)
에 친절하게 적어줍니다.

이 값을 미리 암기하신 그 브리넬경도식을 이용하여 공학계산기로 계산하셔서
답안지에 최종적으로 적으시면 됩니다.

시험답안지엔 아래와 같이 기술되어 있습니다.

1회-
2회-
3회-

평균-

이때,

1회- HB(브리넬경도 필히 먼저 적으시고) =공식(공식을 먼저쓰시고) = 압흔지름을 대입한 산출식 = 공학용계산기로 산출된 값
2회- 답안 작성 요령은 위와 같습니다(상동).
3회-  답안 작성 요령은 위와 같습니다(상동).

평균-   1,2,3회에서 얻어진 HB값들을 합하여 분자 부분에 대입하고,
분모 부분에는 3을 대입하여 말 그대로 '나누기'합니다.
그리고 최종적으로 HB---(수치)를 기입합니다.

이러면 답안이 최종완성되는 것입니다.

이때 앞번메일에서 말씀드린 '어느 자리에서 반올림해야하는가' 와
'각 경도단위 명기'를 유념하셔서 답안을 작성하셔야 합니다.
총3개 시편의 평균값을 계산하신 값이 576.56이라고 하면 소수점 첫째자리에서
반올림하셔서 정수로만 577로 적으셔야 합니다.
576.19라고하면 그대로 576이라 적으셔야하구요. 이점을 깊이 유념하셔야 합니다.

그리고 브리넬경도는 단위값을 명기하셔는 안됩니다. [HB수치]가 곧 경도값이죠.
비커스값이라도 마찬가지입니다.
경도의 숫자 그 자체가 곧 경도값을 나타내는 것이기에 단위는 요구되지않습니다.
이는 한국산업인력공단의 각 시험출제관들의 당부설명이기도 합니다.

총 세번 측정 한 평균경도값을 구하셔야 하며, 1회/2회/3회의 경도값을 각각 다 구하셔야 합니다.
그 구하신 경도값을 다 더하여 마지막에 그 합한값을 3으로 나누어서 최종 HB값을 산출합니다.
이때 HB수치  라고 볼펜으로 기재하시면 되며 단위는 기재하실 필요가 없습니다.
본래 HB는 숫자만 적으면 되는 경도값입니다.

3.연마->부식->검경(광학금속현미경조직사진)

으로 강종판별(만점:가장높은 20점)-

조직시험편은 샌드페이퍼(#800, #1200 각 1장씩 주어집니다) 폴리셔로 기계 연마, 나이탈

(혹은 피크랄부식액) 부식까지 직접 자신의 손으로 해야합니다. 이는 당연한 말이죠.

처음 시편 나오는 상태가 비교적 좋아서  샌드페이퍼 #800 ~ #1200 까지 하신후

(이때 시편의 한쪽면만을 집중적으로 갈으셔야 합니다. 왕복 다시말해 앞뒤로 가신다거나 왔다갔다

형식으로 가신다면 거울처럼 투명한 연마대상면을 얻기가 힘듭니다)
, 폴리셔로 기계 연마를 합니다. 이때 산화크롬(혹은 알루미나)이 주어지며 이를 활용하시면 됩니다.

가장 주의할점은 부식입니다.

나이탈부식에서(질산 5cc+ 에틸알콜100cc) 부식액에 시편을 담가(1초만) 바로 빼서 에틸알콜에 담가

드라이어로 바로 말립니다.

이러면 광학금속현미경으로 조직을 볼 준비가 검경용 시험편(조직검사면)의 최종 완성인 것입니다.

(이점에 주의 합니다: 조직관찰할 부분이 많기 때문에 어느정도의 스크래치는 무관하나 부식시간을 알맞게 조절해야 합니다.  그리고 사람들이 많이 하기 때문에 폴리셔에 산화크롬(혹은 알루미나)가 많이 묻어있습니다. 그것이 묻어있다고 씻어낼 수는 없으니 그냥 산화크롬(혹은 알루미나)을 적절히 뿌리고

물을 적당히 부은 후 폴리셔로 기계연마를 남들하는 것처럼 똑같이 하시는게 좋습니다.)

연마(수동연마, 기계연마), 부식 과정을 다 거친(광학금속현미경으로 조직시험이 가능 상태의)

시편을 들고 자신의 자리로 가서 등번호(고유번호)를 호명할때까지 기다리고 있습니다.

자신의 번호 혹은 이름이 호명되면 현미경조직실로 가서 시험감독관님께서 요구한 시편을

제출합니다.

자신이 현미경에다가 시편을 넣고 직접 조직을 보지 않습니다. 시험감독관님께서 모니터상으로

시편조직을  다 보여줍니다.

물론 강종판별은 최종적으로 수검자 자신이 해야합니다.

시험답안지에 자신이 맞다고 생각하는 강종명을(흰색 페라이트가 있고 검은색 펄라이트(시멘타이트)가 보인다고해서 '무조건 펄라이트 조직'이라고만 성급히 판단내리시고  펄라이트라고 적으시면

백이면 백  그 답은 틀립니다. 반드시 'SM45C' 이렇게만 영어로 된 이름의 강종명으로만 볼펜으로

기재하셔야 합니다. 페라이트, 시멘타이트, 솔바이트, 트루스타이트, 마텐자이트 등 단순조직이름을

한글로 적으시면 절대 안됩니다. 반드시 답안 기입때는 위에서 언급한 시험편명에만 따라야 합니다

(SM45C, SM25C, SM15C, STC3, SKH51 , SKH9, STS3, STD11, SPS3, GCD250, GCD450, GC250, GC450 등)

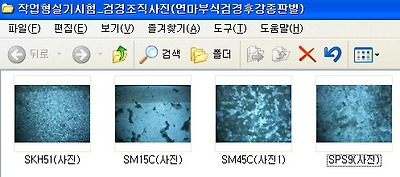

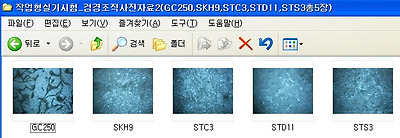

**작업형실기시험_검경조직사진(연마부식검경후강종판별)이 필요한 회원님들께 아래의

자료를 이메일첨부 방식으로 보내어드립니다. 해당 자료가 필요하신 분께서는 저에게

이메일을 보내주시기 바랍니다. 메일 확인 즉시 자료를 보내어드릴 것을 약속드립니다.^^

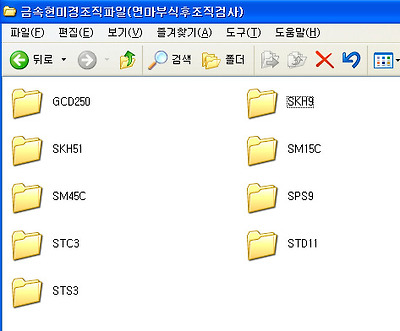

제가 개인적으로 보유하고 있는 금속(강종 기준)현미경조직파일이며, 그 용량은  8.99MB에 달합니다.

압축파일의 용량은 7.35MB 정도입니다.

최근(07년 4월 중순)에 촬영한 조직이미지가 주종을 이루고 있습니다.

해당 금속(강종 기준)표준조직사진파일은 사진 장수로 총16장입니다.  이 자료가 필요하신분께서는

제 다음이메일계정인 eomyonghoon@hanmail.net으로 자료요청 메일을 보내주시면 메일을

확인하는 대로 자료압축파일(용량 8.99MB)을 첨부하여 보내드림을 이 자리에서 확실히 약속드립니다!

해당압축파일자료가 첨부된 이메일을 문제없이 수신받으실때까지 메일을 언제든지 다시보내드릴

것이라는 사실을 이자리에서 확실히 약속드립니다.^^

아울러 해당 금속시편현미경사진자료파일(+충격시험편파단면촬영사진자료)은
조직시편검경사진파일(표준조직사진파일 형태)로 이루어져있으며 압축을 풀면
약 8.99MB정도의 용량(크기)이며, 압축하면 7.35MB 정도의 용량 임을 알려드립니다.

본 금속조직현미경관찰자료가 필요하신분 언제라도 메일 환영입니다.

(본 자료를 원활히 받으시기 위해서는 다음메일 혹은 요청자료의 수신계정으로써
적합하다고 판단하시는 타 업체 이메일계정의 여분수신용량이 적어도 15M정도 되는 상황에서

위 자료를 요청해주시기 바랍니다. 자료요청메일을 보내주실때 여분수신용량 정보(나의 메일함에

몇 MB정도를 수신가능하다)를 꼭 알려주시기 바랍니다. 만약 이 정보를 알려주지 않으신다면
저에게 자료요청메일을 보내주신다고하여도 해당 메일의 발송 시한은 무기한 보류될 방침입니다.

감사합니다.)

*위 금속시편현미경사진자료파일(+충격시험편파단면촬영사진자료)은
조직시편검경사진파일(표준조직사진파일 형태)로 이루어져있으며 압축을 풀면
약 8.99MB정도의 용량(크기)이며, [압축하면 7.35MB] 정도의 용량임을 알려드립니다.

4.충격시험파단면 관찰후 재료의 인성/취성 순서

   정하기(만점:10점)-

<현 보유 중인 첫번째 자료입니다>

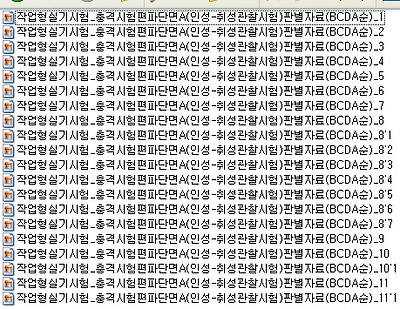

<현 보유 중인 두번째 자료(압축파일로 7.44MB에 달합니다)로써 요청하시면 메일 확인 후

  보내어드릴 것을약속드립니다^^ 요청은 오직 '이메일로만' 받음을 깊이 유념해주시기 바랍니다>

  대단히 감사합니다.

*위 자료를 저의 이메일 계정으로 요청하시면 메일 확인 후 바로 보내어드립니다.

압축을 푼 원본사진파일형태로 그 용량은 [1번 자료 4.90MB/ 2번 자료는 7.44MB]임을 알려드립니다.

충격시험편은 총 4개로 이 4개의 질기고 잘 부러지는 것을 순서별로 판별하여
인성-취성 순으로 시험관이 지정한 책상위에 순서대로 잘 놓고,
총4개의 충격시험편에 각각 매겨진 A B C D 영문자를 인성-취성 순으로
시험답안지에 잘 기입합니다.

다시말해 인성-취성 순의 나열이므로 다음과 같이 기입합니다.
(가장 질긴) 고(높을) 인성충격시험편-저인성충격시험편-저취성충격시험편-
(가장 잘 부러지는) 고 취성충격시험편

재차 설명드리면 이렇게 기입합니다.
[고인성충격시편-저인성충격시편-저취성충격시편-고취성충격시편]

그리고 고인성충격시편이 A라고 여기시고, 저인성충격시편이 B,
저취성충격시편이 C, 고취성충격시편이 D라고 여기신다면,
시험답안지엔 아래와 같이 기재하셔야 합니다.

A B C D(혹은 A-B-C-D라고 기재)

충격시험편판별을 수월하게(맞추시기) 하시기위해서는 평소에 이해하실 정도로
많이 연습해가시는 것이 가장 좋습니다. 오랜 기간에 걸친 확실한 실기연습만이
최고의 득점(이 충격시험편판별시험에서의 만점인 10점 득점!)을 올릴 수 있습니다.
단기간에 익히려면 무리가 따르게 됩니다. 이점에 각별히 주의하셔야 하죠.

각 충격시험편의 특징을 설명하면 다음과 같습니다. 수검자여러분들께서 보시기에,
인성재료는 좀 많이 늘어나있으며 휘어진 각도도 취성재료보다 크게 보입니다.
취성재료는 파단면은 보통 스크류바(아이스크림) 막대기를 반으로 부셔서 그
파단면을 보면 평탄하듯이 이 역시 평탄하게 보이죠.
잘 부러지니까 똑 하고 한번에 부러졌으니 질긴 녀석인 인성충격시험편에 비하여
상대적으로 깨끗하다고 표현할 수 있으며 입자 역시 굵고 크게 보입니다.
이에비해 인성이 큰 충격시험편은 그렇질 못하죠. 입자가 거의 혹은 아예 보이질
않으며 척 봐도 매우 질겨보입니다. 파단면에 흡사 줄 그어놓은 것 같이 '선'(라인)
이 몇 개 나있는 것이 확실히 보인다면 이는 인성이 있는 충격시험편이라 보아야합니다.

가장 질긴 '고(높을) 인성충격시험편'과 가장 잘 부러지는 '고 취성충격시험편'
은 판별하기가 쉽습니다.

이 대목에서 위의 두개만 제대로 순서대로 놓으시고, 그 순서 그대로 시험답안지에
기재(수검자 본인이 생각하기에 100% 확실히 맞다고 생각나는 답안만을 기입)
하셔도 만점(이 충격시편판별 시험에서 10점)의 절반 점수인 5점을 득점하실
수 있습니다.

그러나 아무렴 5점이란 절반의 승리에 만족할 순 없죠.^^;; 이 충격시험편파단면
판별시험에서는 10점 만점이 가장 안정된 점수이자 완전한 점수이므로 만점의
획득에 주안점을 두셔야 합니다.
두개가 조금 비슷한데 하나는 늘어난 면에 쑥~욱 들어갔고  다른 면은 안들어갔다면,
늘어나면서 가운데가 들어간 것이 좀 더 많이 늘어났다고 생각하시면
됩니다.

부가설명입니다.
인성취성 재료는 일반적으로 파단면을 보고 구분을 하게 됩니다 .
시험장에 가시면 충격시편이 주어지면 그 파단면끼리 붙여 보시고 휨정도(휘어져있는
각도)를 보고 판단을 하시면 간단하게 구분 할 수 가 있을 것입니다.

인성이 크면 많이 휘었구요(인성충격시험편), 취성이 강하면(취성충격시험편)
휨정도가 거의 없이 파단 되었을 것입니다.

위에서 언급한대로 인성재료는 좀 늘어나있으며 취성재료는 그냥 스크류바 막대
부신거 같이 평탄합니다. 파단면이 깨끗하며 보이는 입자도 확실히 굵게 보이죠.

주어지는 충격시험편은 4개로 인성->취성 순으로 놓은 다음 시험편에 적혀진 고유번호를
(예:A-B-C-D) 시험답안지에 볼펜으로 적고 최종적으로 시험답안지를 시험감독관님께
제출하고 등번호를 반납 한뒤 자신의 옷가지 등 개인물건을 챙겨 퇴실합니다.
퇴실이란 의미는 모든 실기시험이 종료되었음을 의미하는 것으로 귀가하시면 됩니다.
최종합격자발표일을 알아두신 후 그때까지 기분좋은 최종합격여부를 기다리고
계시면 될 것으로 생각됩니다.
(참고로 명실상부한 국가기술검정시험인지라 최종합격발표까지 걸리는 살떨리며
숨막히고 긴장이 되며 가슴조마조마한 기간은 적어도 1달 이상이라 생각하고
계시면 됩니다. 필자인 저 역시도 이 금속재료산업기사 시험은 수년전에
겪어본바 그 형용할 수 없는 감정의 폭을 누구보다도 더 잘 알고 있는 것이죠^^;;)

지금까지 [작업형실기시험진행방식(금속재료산업기사 종목)설명안내글]을 경청해주셔서
대단히 감사합니다.

이 금속재료산업기사 필기/필답/실기시험에 응시하시는 모든 분들의 무난한 최종합격을

진심으로 기원하며 이 글을 씁니다.^^

-하늘이야기  2007.4.23.월
