스텐레스 판재 규격정리

[창수]

규격	1,000*2,000			1,219*2,438			1,524*3,048
강종	SUS 304	SUS 316,310S	SUS 430	SUS 304	SUS 316,310S	SUS 430	SUS 304	SUS 316,310S	SUS 430
두께
3	47.58	47.9	46.2	70.68	71.1	68.6	110.51	111	107
4 5 6 7 8 9 10 12 15	63.44 79.30 95.16 111.02 126.88 142.74 158.60 190.32 237.90	63.8 79.8 95.8 112 128 144 160 192 239	61.6 77.0 92.4 108 123 139 154 185 231	94.24 117.80 141.36 164.92 188.48 212.04 235.60 282.72 353.40	94.9 119 142 166 190 213 237 285 356	91.5 114 137 160 183 206 229 275 343	147.34 184.18 221.02 257.85 294.69 331.52 368.36 442.03 552.54	148 185 222 259 297 334 371 445 556	143 179 215 250 286 322 358 429 537
18 20 25 30	285.48 317.20 396.50 475.80	287 319 399 479	277 308 385 462	423.08 471.20 589.00 706.80	427 474 593 711	412 458 572 686	663.05 736.72 920.90 1,105,10	667 741 927 1,110	644 715 894 1,070

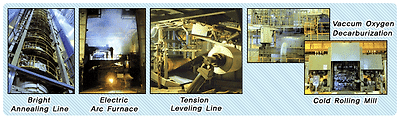

  >> 제조공정

　

1) 두께허용차
지정이 없는 한 표1에 따릅니다. 특별히 지정이 있는 경우에는 표2에 따릅니다. 단 두께측정치는 가장자리부터 Mill Edge는 25mm이상,Cut Edge는 15mm이상 내측의 임의의 점으로 합니다.
(표 1)	(단위 : mm)

폭 (Width) 두께 (Thickness)	두 께 허 용 차
	1250미만	1250이상 1300이하
0.30이상 0.60미만	±0.05	±0.08
0.60이상 0.80미만	±0.07	±0.09
0.80이상 1.00미만	±0.09	±0.10
1.00이상 1.25미만	±0.10	±0.12
1.25이상 1.60미만	±0.12	±0.15
1.60이상 2.00미만	±0.15	±0.17
2.00이상 2.50미만	±0.17	±0.20
2.50이상 3.15미만	±0.22	±0.25
3.15이상 4.00미만	±0.25	±0.30

폭(Width) 두께(Thickness)	두 께 허 용 차
	160미만	160이상 250미만	250이상 400미만	400이상 630미만	630이상 1000미만	1000이상 1250미만
0.30이상 0.40미만	±0.025	±0.030	±0.035	±0.035	±0.038	±0.038
0.40이상 0.60미만	±0.035	±0.040	±0.040	±0.040	±0.040	±0.040
0.60이상 0.80미만	±0.040	±0.045	±0.045	±0.045	±0.05	±0.05
0.80이상 1.00미만	±0.040	±0.05	±0.05	±0.05	±0.05	±0.06
1.00이상 1.25미만	±0.05	±0.05	±0.05	±0.06	±0.06	±0.07
1.25이상 1.60미만	±0.05	±0.06	±0.06	±0.06	±0.07	±0.08
1.60이상 2.00미만	±0.06	±0.07	±0.08	±0.08	±0.09	±0.10
2.00이상 2.50미만	±0.07	±0.08	±0.09	±0.09	±0.10	±0.11
2.50이상 3.15미만	±0.08	±0.09	±0.09	±0.10	±0.11	±0.12
3.15이상 4.00미만	±0.09	±0.10	±0.10	±0.11	±0.12	±0.13

2) 폭허용차
지정이 없는 한 강대(대강포함)에 대해서는 표3, 강판에 대해서는 표4에 다릅니다.특별히 지정이 있는 경우에는 표5에 다릅니다.
(표 3)	(단위 : mm)

폭(Width) Edge	폭 허 용 차
	400미만	400이상 630미만	630이상 1000미만	1000이상 1300미만
Mill Edge	+10 0	+20 0	+25 0	+30 0
Cut Edge	+5 0	+5 0	+5 0	+5 0

길이(Length)	폭 허 용 차
3500이하	+5.0
3500초과 6000이하	+15.0
6000초과	+20.0

폭(Width) 두께(Thickness)	폭 허 용 차
	160미만	160이상 250미만	250이상 400미만	400이상 630미만	630이상 1000미만
0.60미만	±0.15	±0.20	±0.25	±0.30	±0.50
0.60이상 1.00미만	±0.20	±0.25	±0.25	±0.30	±0.50
1.00이상 1.60미만	±0.20	±0.30	±0.30	±0.40	±0.60
1.60이상 2.50미만	±0.25	±0.35	±0.35	±0.50	±0.70
2.50이상 4.00미만	±0.30	±0.40	±0.40	±0.50	±0.80

3) 길이허용차

(표 6)

(단위 : mm)

길이(Length)	3500이하	3500초과 6000이하	6000초과
길이허용차	+10 0	+15 0	+30 0

4) 평탄도 최대치(강판)
(표 7)	(단위 : mm)

폭(Width)	길이(Length)	평탄도의 최대치
1000이하	2000이하	15
	2000초과	20
1000초과	2000이하	20
	2000초과	20

5) 가로휨 최대치(강대 : 대강포함)
(표 8)	(단위 : mm)

폭(Width)	가로휨 최대치
40이상 80미만	임의의 길이 2000에 대해 8
80이상 630미만	임의의 길이 2000에 대해 4
630이상	임의의 길이 2000에 대해 2

단 압연의 처음과 끝의 불안정부분에는 적용하지 않습니다

6) 중량표
(표 1)	(단위 : mm)

규격		1,000*2,000			1,219*2,438			1,524*3,048
y	강종	SUS 304	SUS 316,310s	SUS 430	SUS 304	SUS 316,310S	SUS 430	SUS 304	SUS 316,310s	SUS 430
두께	u
0.3 0.4 0.5		4.76 6.35 7.97	4.79 6.38 7.98	4.62 6.16 7.70	9.43 11.78	11.9	11.4
0.6 0.7 0.8 0.9 1.0		9.52 11.10 12.69 14.28 15.86	9.58 11.2 12.8 14.4 16.0	9.24 10.80 12.3 13.8 15.4	14.14 16.49 18.85 21.21 23.56	14.2 16.6 19.0 21.3 23.7	13.7 16.0 18.3 20.6 22.9	36.84	37.1	35.8
1.2 1.5 2. 2.5 3		19.03 23.79 31.72 39.65 47.58	19.2 23.9 31.9 39.9 47.9	18.5 23.1 30.8 38.5 46.2	28.27 35.34 47.12 58.90 70.68	28.5 35.6 47.4 59.3 71.1	27.5 34.3 45.6 57.2 68.6	44.20 55.25 73.67 110.51	44.5 55.6 74.1 111	42.9 53.7 71.5 107
4 5 6 7 8 9 10 12 15		63.44 79.30 95.16 111.02 126.88 142.74 158.60 190.32 237.90	63.8 79.8 95.8 112 128 144 160 192 239	61.6 77.0 92.4 108 123 139 154 185 231	94.24 117.80 141.36 164.92 188.48 212.04 235.60 282.72 353.40	94.9 119 142 166 190 213 237 285 356	91.5 114 137 160 183 206 229 275 343	147.34 184.18 221.02 257.85 294.69 331.52 368.36 442.03 552.54	148 185 222 259 297 334 371 445 556	143 179 215 250 286 322 358 429 537
