배수관내의 배수흐름

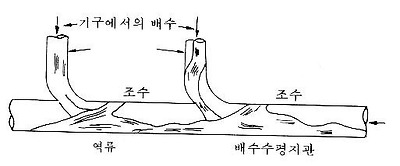

배수수평지관내의 흐름

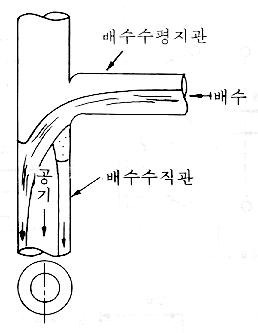

배수 수직관의 흐름

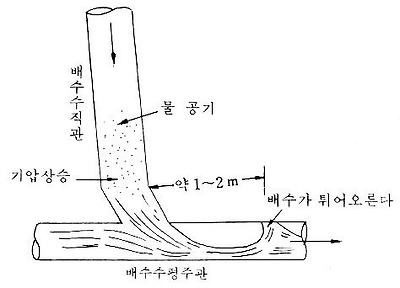

배수 수평 주관
배수관로의 배수 흐름을 알수 있을것 같습니다.
오수관의 수심과 구배
오수관의 수심
오수관내의 오물은 관내의 배수에 뜬 상태로 운반되므로 일정한 수심이 필요하다.
관경이 유량에 비해 너무 클 경우에는 물의 흐름이 얕게되고 유속도 감소하므로 고형물을
밀어내는 힘이 약하게 된다. 따라서 관내에는 물만 흐르고 고형물만 남아 배수관을 막히게
하는 원인이 된다. 오수관에서 적당한 수심은 관지름의 약 1/2~2/3정도가 적당하다.
오수관의 구배
오수관의 구배는 급한 구배로 하는 것이 좋으나 필요 이상 급하게 하면 오히려 배수 능률이
저하된다. 배관의 구배를 너무 급하게 하면 관내의 유수가 너무 빨리 흘러 고형물이 남게 된다.
반대로 너무 완만하게 하면 유속이 떨어져 오물을 씻어내리는 힘이 약해진다.
