프리액션밸브 작동원리 (세진제품)

[우녕자]

Deluge/Pre-Action Valve

습식설비의 장점(물채움식)과 건식설비의 단점(공기채움식)을 보완해서 안전도가 높고 오작동이 없으며,소화력이 신속한 준비작동식 설비나 디류지 설비에 사용하는 밸브입니다.

배관 2차측에 가압수가 없는 건식 배관이므로 동절기에 동파우려가 많은곳에 설치되며,스케일 축적으로 인한 소화력 마비현상을 예방할 수 있고 경보기능과 제어기능을 동시에 보유하여 스프링클러 폐쇄설비나 개방설비 외에 포소화설비,물분무설비,드렌져설비 등 여러 용도로 사용이 가능합니다.

Model	SDV 80	SDV 100	SDV 125	SDV 150
Size	80A	100A	125A	150A
Test Pressure	20kg/㎠(1.96MPa)
Working Pressure	1.5~10kg/㎠(0.147~0.98MPa)
Max Pressure	14kg/㎠(1.37MPa)
Flange Type	KSB 1511 10K Flange(FF Type)
Material	Cast Iron.Bronze
Weight(kg)	31.0	41.5	56.3	69.0

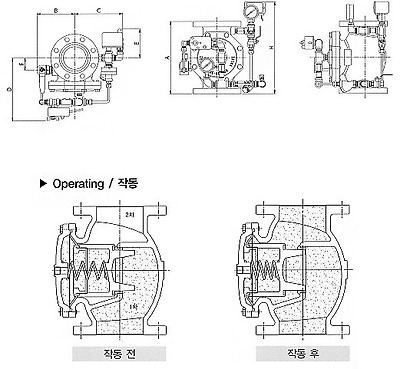

Size	A	B	C	D	E	F	H
80A	270	175	220	270	130	47	360
100A	320	190	220	285	130	53	410
125A	350	195	220	300	130	55	440
150A	370	200	240	315	130	57	450
