1. 제연설비의 목적
- 화재발생시에 피난로를 확보하기 위한 것이다.
2. 피난로 확보방법
- 화재 발생을 대비하여 방화구획별로 방화문이 설치되어 있으며 원칙상 언제나 닫혀 있어야 한다.
통상 피난계단문은 방화문으로 되어 있으며 도어체크의 작용으로 닫혀 있어야 하지만 통상 아파트를 보면 자전거로, 소화기로 , 신문지를 끼워놓는 방식으로 열어놓고 있는 경우가 많다.

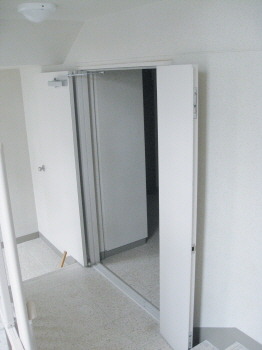

<피난계단의 방화문> <도어체크>
그러나 채광 및 통풍을 위하여 방화문을 열어놓는 경우가 있는데 적법하게 열어놓는 방법은 도어릴리 즈를 이용하여 열어놓는 것이다.

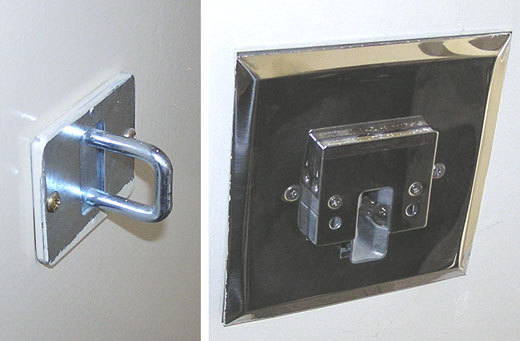

<도어 릴리즈>
위의 도어릴리즈를 보면 문에는 좌측그림인 고리를 설치하고, 벽에는 전자석으로 단속되는 단속기가 있어서 평시에는 고리를 잡고 있다가 화재신호가 감지되면 고리를 놓게되면 도어체크의 힘으로 방화문이 닫히는 것이다.
3. 제연설비의 작동
화재가 발생하면 화재수신기의 신호를 받아서 급기 및 배기송풍기가 운전하기 시작하고 제연통로에는 제연댐퍼가 열리면서 연기를 흡입하면서 맑은 공기를 공급하여 피난로에 신선한 공기를 확보시켜 주는 것이다.

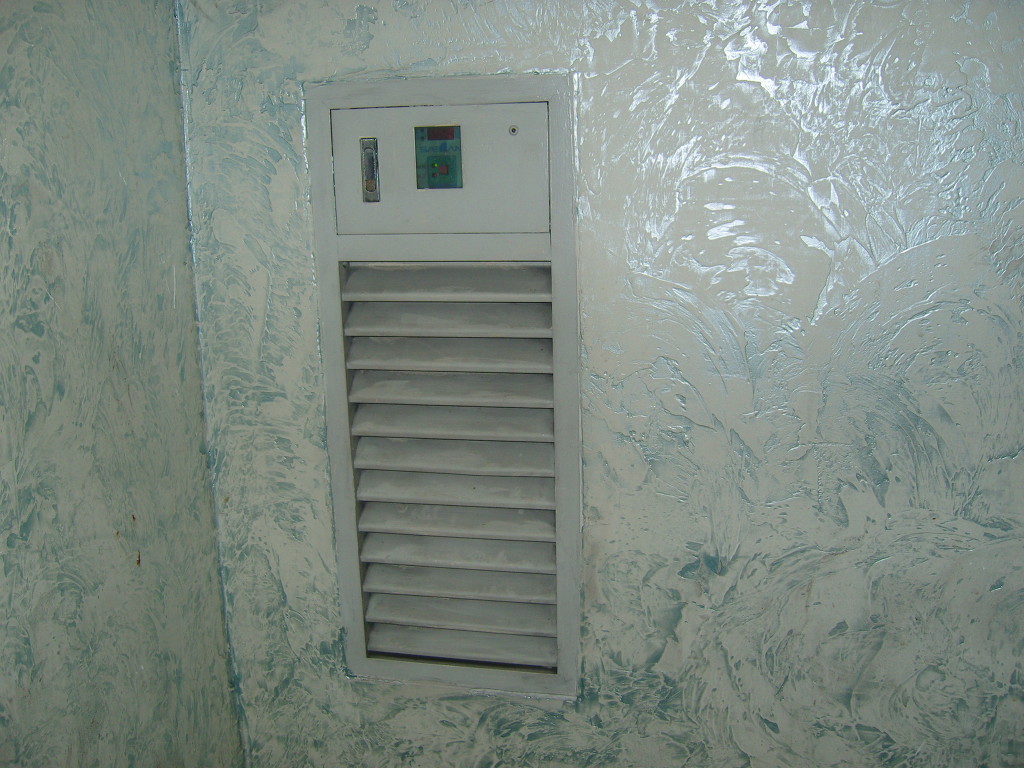

<제연댐퍼>

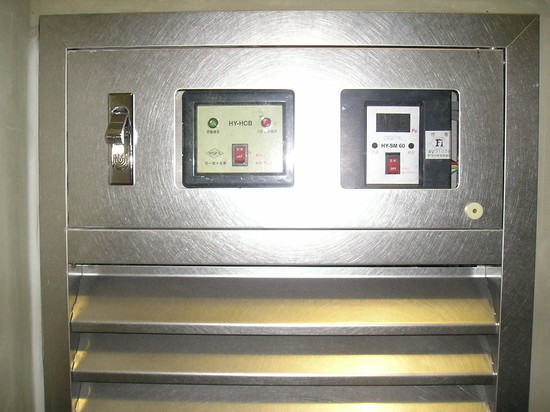

<제연댐퍼 수동조작스위치>

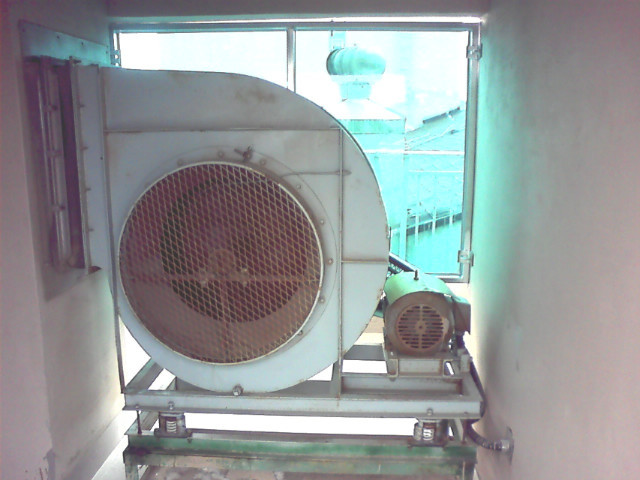

<송풍기>

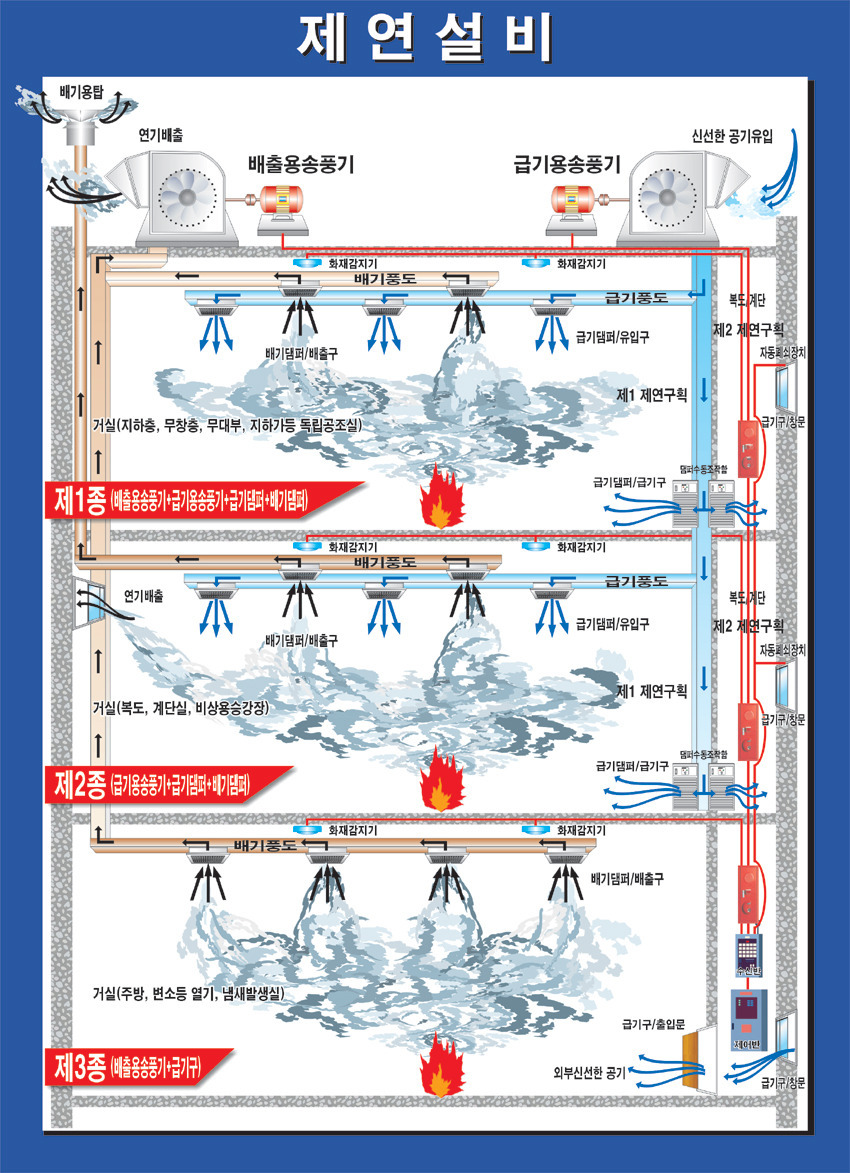

<제연설비 계통도>
