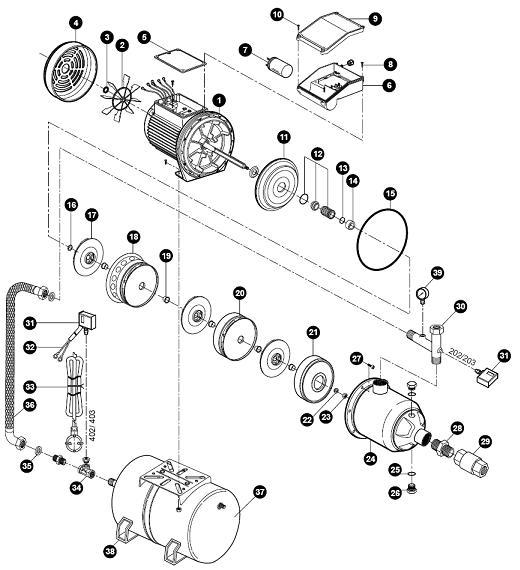

부스터펌프 분해도

[우녕자]

1) 모터 어셈블리  2) 팬  3) 스톱링  4) 팬커버  5) 터미널 가스켓  6) 터미널 베이스  7) 캐퍼시터  8) 스크류  9) 터미널 커버 10) 스크류

11) 링 홀더 12) 메카니컬실 13) 링 14) 서포터 링 15) 오링 16) 플랫 와셔 17) 임펠러 18) 센터링 스테이지 19) 스페이서 20) 리턴 스테이지

21) 바텀 스테이지 22) 엔드 와셔 23) 너트 24) 케이싱 25) 오링 26) 드레인 플러그 27) 스크류 28) 니플 29) 체크 밸브 30) 니플

31) 압력 스위치 32) 리드 와이어 33) 전원 코드 34) 티 아셈 35) 가스켓 36) 플렉시블 호스 37) 압력탱크 38) 탱크 서포터 39) 압력게이지
