성심 성의껏 질문을 작성하여 주세요, 대충하시면 답변도 대충작성합니다.^^
① CAD 종류 : auto cad
② VERSION : 2009
③ 분 과 : 구조
④ 파일 첨부 : 첨부도면 참조

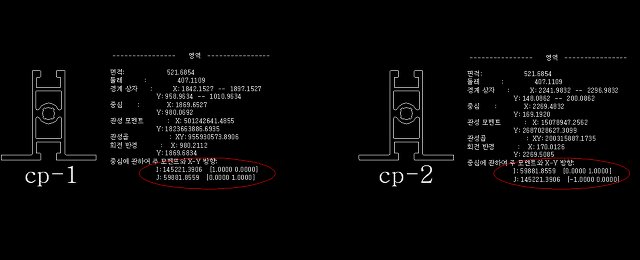

⑤ 질문 내용 : 동일 객체에서 copy 하여 똑같은 두개의 객체를 각각 massprop 명령어를 사용하였는데
2차모멘트 결과 값이 x,y가 각각 상반돼어 나타나는 현상이 왜 그런지 모르겠습니다.(타원표시부)
- massprop 사용한 순서
region(전체 클로징 선택)-> subtract(외곽객체선택) -> (내부 중공 부분 선택) -> massprop실행
각 명령어 실행시 선택 방법을 클로징이나 윈도방식으로 변경해서 가지가지 시도해 보았으나
cp-1, cp-2 각각 자기 고집대로 현재 출력 순서를 그대로 고집하네요...
cp-1, cp-2의 원본 객체는 동일 합니다.
⑥ 스크린샷(동영상) :
H_MB mass.dwg
첨부파일첨부된 파일이 2개 있습니다.
다음검색
댓글
댓글 리스트-
작성자3:16 작성시간 10.02.22 양식폼 따로 지우심 안됩니다..;;;
근데..전...
massprop란..명령을 첨 본다는...^^;;; -
작성자정륭 작성시간 10.02.22 UCS 때문 일 수도 있습니다.
UCS를 표준으로 하고 한번 해보세여!
2008에서는 정상으로 나오네요! -
답댓글 작성자3:16 작성시간 10.02.22 아하~정륭님^^*
-
답댓글 작성자아라셀 작성자 본인 여부 작성자 작성시간 10.02.22 이글에 첨부된 도면은 말씀하신대로 해보니 돼더군요...
근데 의문점이 있어 댓글이 아닌 답글로 한가지 더 올려봅니다... ^^ 시간 돼시면 한번 봐주세요..
