[[CAD]]선종류 축척이 1이고, 선종류 CENTER2 와 CENTERX2 간격을 비교할때 CENTER2가 더 촘촘한거 아닌가요?

[q_무한허무_p]

성심 성의껏 질문을 작성하여 주세요, 대충하시면 답변도 대충작성합니다.^^

 - 제목 작성시 금지어

   만들어주세요? 해주세요? 안되는데 이렇게 변경해주세요? 등등

- 특정분과 질문은 제목에 분과삽입 [건축]

   좋은예) [분과]무엇에 대해 문의합니다. /[분과]B로 바꾸는 방법을 알고싶습니다.

- 말머리 필수

① CAD 종류   : 오토캐드

② VERSION   : 2010

③ 운영 체제    : XP

④ 질문내용 및 스크린샷(동영상)

선종류 CENTER 를 기준으로 CENTER2 는 CENTER의 0.5 간격이고,

CENTERX2 는 CENTER의 2배의 간격이 아닌가요?

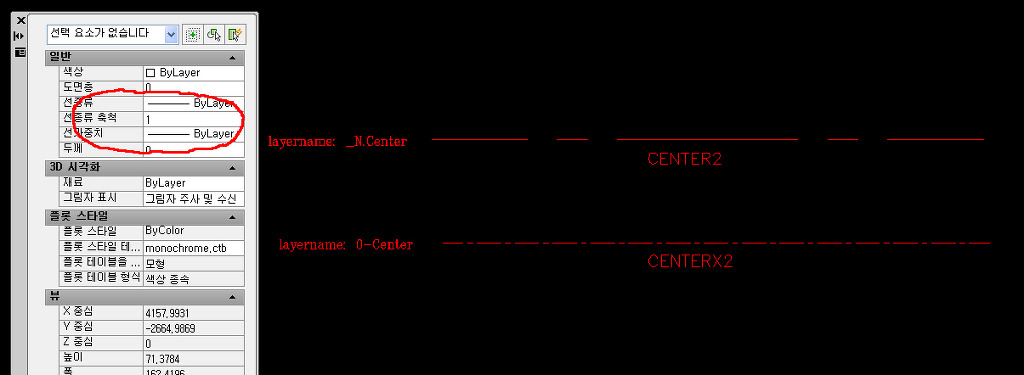

그런데 첨부한 파일에는  레이어는 다르고,

선종류 축척이 1로 똑같은데요.. CENTERX2의 간격이 더 촘촘하게 보이네요...

LTSCALE 명령은 모든 선종류의 비율을 조절하는 것 같은데요... 다른 설정 방법이 있나요?

⑤ 파일첨부 (LISP/DWG) - DWG 첨부시 보다 정확한 답변을 얻을수 있습니다.

※ 유의사항

 - ①말머리 : 말머리를 달아야 구분이 쉽겠죠^^

 - ②Screenshot : 이해를 돕기위해 삽입요망.

 - ③파일 첨부 : 상위버전에서 테스트할 파일이 아니면 가급적 하위버전으로 저장후 첨부.

                          해당리습/해당파일(DWG) 도 같이 첨부하여 주세요.

 - ④제       목 : 질문 내용 반영(개략적인 내용),       예) 해치를 만들고 싶어요, pline을 연결할려면?

 - ⑤질문글 삭제금지 : 질문후 댓글이 달린글은 삭제금지.

    여러 리플러들이 소중한 시간을 내어서 고민한후 댓글을 작성한 이상 "강력조치" 토록 하겠음.

※ 정답만이 댓글은 아닙니다. 그 답이 맞던 틀리던 그건 그 댓글로서 존중되어야 합니다.

    회원님들이 글을 읽었다는것과 댓글을 달았다는건 그만큼 관심을 가지고 있고 또 그 답을 해주기 위해

    검색도 해보고 도움말도 보고 고민도 하는 일련의 과정을 거치면서 나오기 때문이죠.

    이에 대한 고마움과 감사함을 모르는 테러행위(?)는 없었으면 합니다.



첨부파일첨부된 파일이 2개 있습니다.

• jpg 파일 100814.jpg
• etc 파일 100814.dwg

[정륭]

선 종류 축척,

도면 전체에 대한 축척이 있고

선 자체에 축척이 또 있습니다.

[q_무한허무_p]

선 자체의 축척도 1로 동일한 상태인데요...........

[정륭]

ACADISO.lin
*CENTER,Center ____ _ ____ _ ____ _ ____ _ ____ _ ____
A, 31.75, -6.35, 6.35, -6.35
*CENTER2,Center (.5x) ___ _ ___ _ ___ _ ___ _ ___ _ ___
A, 19.05, -3.175, 3.175, -3.175
*CENTERX2,Center (2x) ________ __ ________ __ _____
A, 63.5, -12.7, 12.7, -12.7

ACAD.lin
*CENTER,Center ____ _ ____ _ ____ _ ____ _ ____ _ ____
A,1.25,-.25,.25,-.25
*CENTER2,Center (.5x) ___ _ ___ _ ___ _ ___ _ ___ _ ___
A,.75,-.125,.125,-.125
*CENTERX2,Center (2x) ________ __ ________ __ _____
A,2.5,-.5,.5,-.5

[q_무한허무_p]

아. 머리아픈 내용이네요..ㅎㅎ 그러니까 기본세팅이 변경된 상태란 말씀이신가요?
라인타입 만드는 내용이 어디 있었던것 같은데.. 찾지를 못하겠네요... 공부해야 하는데....
어째든 답변 감사드립니다.

[정륭]

linetype을 다시 로드하고 regen하면 원래대로 .....
