[[기계]]피치원지름(PCD) 표시할때 Ø를 붙이는건가요?

[독바우]

성심 성의껏 질문을 작성하여 주세요, 대충하시면 답변도 대충작성합니다.^^

 - 제목 작성시 금지어

   만들어주세요? 해주세요? 안되는데 이렇게 변경해주세요? 등등

- 특정분과 질문은 제목에 분과삽입 [건축]

   좋은예) [분과]무엇에 대해 문의합니다. /[분과]B로 바꾸는 방법을 알고싶습니다.

- 말머리 필수

① CAD 종류   : 오토캐드

② VERSION   :2006 이상

③ 운영 체제    : 윈도우즈 xp

④ 질문내용 및 스크린샷(동영상)

죄송합니다 어디에 질문을 올려야 할지몰라 여기에 올려봅니다

운영진님들 게신판 성격에 맞지 않다면 삭제하세요 ㅠㅠ

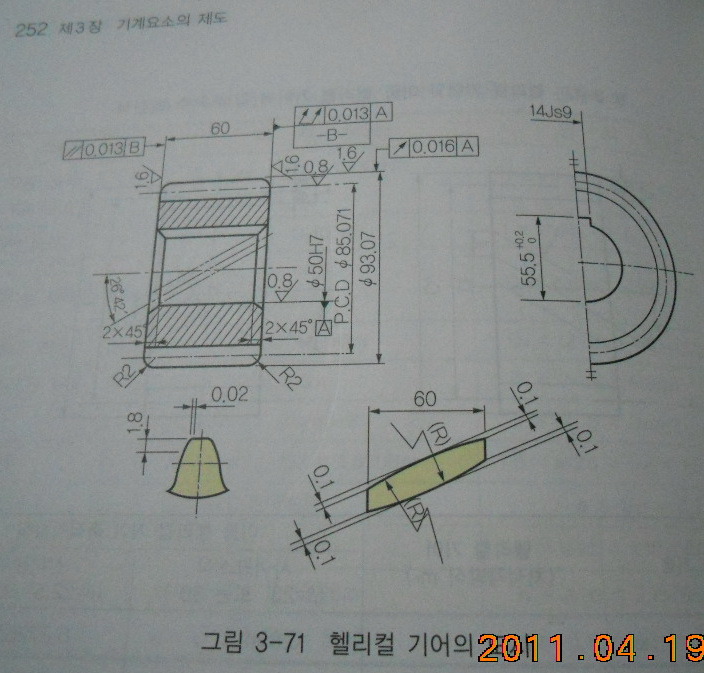

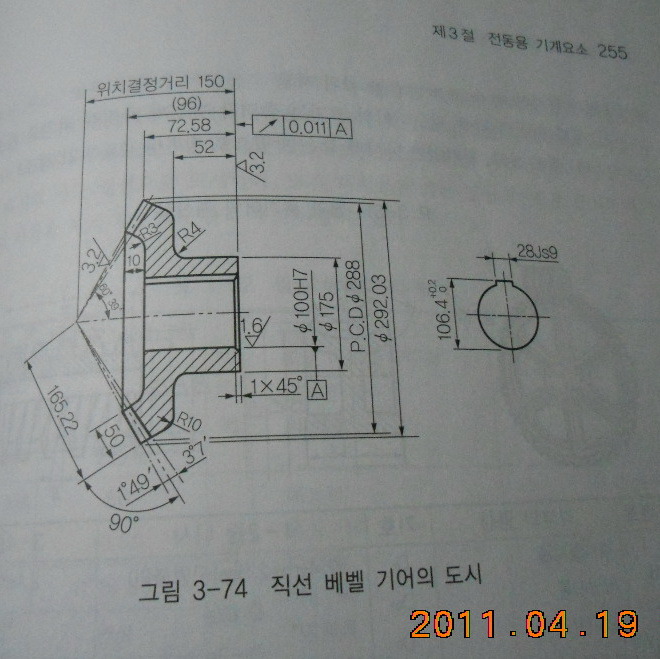

다름아니고 기계도면중 기어나 스프라켓 작도하면 PCD 100 이런식으로 기입했는데

Ø를 붙여야 맞다고 하는데 그런가요?

맞다면  PCD Ø 100 이런식인가요? 아니면 ØPCD 100 이런식인가요?
지금까지 Ø 안넣고 작도했는데 이런소리 들으니 내가 지금껏 모른건가 하는 생각이 드네요

⑤ 파일첨부 (LISP/DWG) - DWG 첨부시 보다 정확한 답변을 얻을수 있습니다.

※ 유의사항

 - ①말머리 : 말머리를 달아야 구분이 쉽겠죠^^

 - ②Screenshot : 이해를 돕기위해 삽입요망.

 - ③파일 첨부 : 상위버전에서 테스트할 파일이 아니면 가급적 하위버전으로 저장후 첨부.

                          해당리습/해당파일(DWG) 도 같이 첨부하여 주세요.

 - ④제       목 : 질문 내용 반영(개략적인 내용),       예) 해치를 만들고 싶어요, pline을 연결할려면?

 - ⑤질문글 삭제금지 : 질문후 댓글이 달린글은 삭제금지.

    여러 리플러들이 소중한 시간을 내어서 고민한후 댓글을 작성한 이상 "강력조치" 토록 하겠음.

※ 정답만이 댓글은 아닙니다. 그 답이 맞던 틀리던 그건 그 댓글로서 존중되어야 합니다.

    회원님들이 글을 읽었다는것과 댓글을 달았다는건 그만큼 관심을 가지고 있고 또 그 답을 해주기 위해

    검색도 해보고 도움말도 보고 고민도 하는 일련의 과정을 거치면서 나오기 때문이죠.

    이에 대한 고마움과 감사함을 모르는 테러행위(?)는 없었으면 합니다.



[정륭]

기계제도 규격에서는 P.C.D.을 붙이라는 말은 없습니다. P.C.D.을 붙이는 것은 관습입니다.

[잉어인간]

따라지님 의견쪽^^;; 제도를 모르는 제가 봤을때 파이가 있으면 더욱 쉽게 이해할것 같네요.

[q_무한허무_p]

저도 따라지님 의견에 한표^^;;

[하얀제비]

무지한 저를 위해서 Ø를 꼭 붙여주세용~~ ^^;;

[따라지]

Orz.....
