성심 성의껏 질문을 작성하여 주세요, 대충하시면 답변도 대충작성합니다.^^
① CAD 종류 : AUTOCAD MAP 3D
② VERSION : 2012
③ 운영 체제 : WINDOW7 64비트
아키모아에서 올려주신 리습으로 잘 사용하고 있었는데요
캡처된 이미지의 OD 속성에 보면 밸브각도라고 있는데 여기에 있는 각도 값으로 블록을 회전하고 싶습니다.
예전에 샘플로 했었을때는 되었었는데 지금은 실행을 하니
명령: ODT
테이블 속성으로 회전할 텍스트 객체선택....
객체 선택: 1개를 찾음
객체 선택: ; 오류: 잘못된 DXF 그룹: (50 . "2.0546640255572")
이런 오류가 뜨면서 실행이 안되네요
리습상에서 테이블명이랑 필드명은 모두 바꿨구요
속성상의 밸브 각도는 라디안 값입니다.
도움 좀 부탁드릴께요
캐드파일이랑 이미지, 리습 첨부해드립니다.

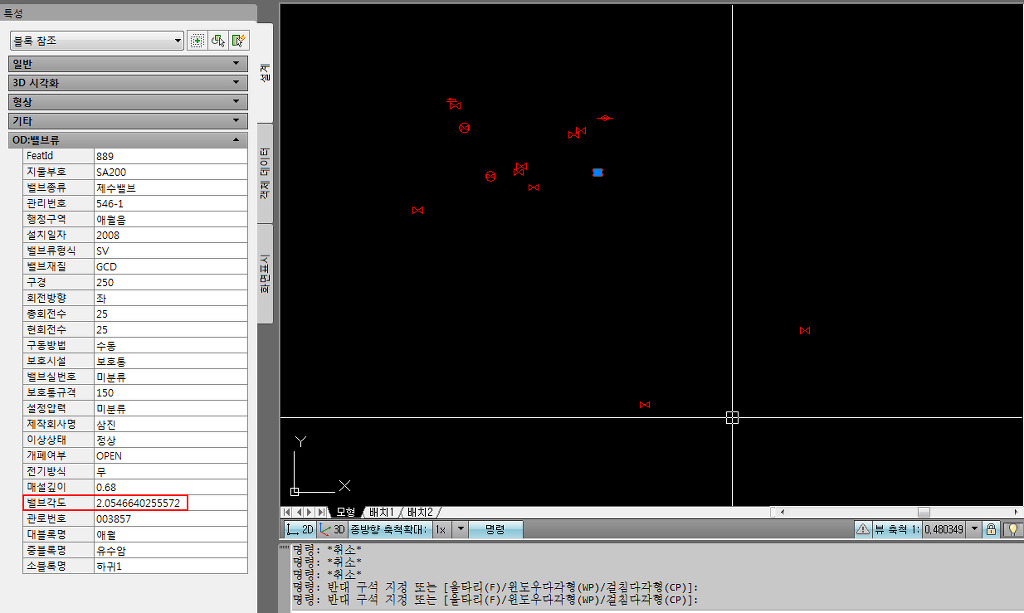

캐드 캡처 이미지 입니다.
이건 제가 아키모아에서 다운받아 사용한 리습입니다.
(defun c:odt ()
(setq od_tblname "밸브류")
(setq od_fldname "밸브각도")
(prompt "\n테이블 속성으로 회전할 텍스트 객체선택....")
(if (setq od_ssget (ssget '((0 . "TEXT,MTEXT,INSERT"))))
(if (setq od_sslist (fun:sset->tbllist od_ssget od_tblname)) ;;; 선택객체에 해당 테이블 부착되어있으면...
(foreach n od_sslist
(setq od_getangle (ade_odgetfield n od_tblname od_fldname 0))
(setq od_entget (entget n))
(setq od_assoc50 (assoc 50 od_entget))
(entmod (subst (cons 50 od_getangle) od_assoc50 od_entget))
);froeach
(alert!! (strcat "선택객체중 " od_tblname "이 부착된 객체가 없습니다."))
);if
(alert!! "선택을 잘못했습니다.")
);if
);defun
(DEFUN fun:sset->tbllist (Sset Tablename / n tbllst)
(setq n 0
tbllst (list)
)
(repeat (sslength sset)
(if (/= nil (ade_odgettables (ssname sset n)))
(if (member TableName (ade_odgettables (ssname sset n)))
(setq tbllst (append tbllst (list (ssname sset n))) )
);if
);if
(setq n (1+ n))
);repeat
tbllst
)
밸브류.dwg
