[[Lisp]]영역내부 트림및 삭제 리습 가능하면 부탁드립니다.

[hidraw]

※성심 성의껏 질문을 작성하여 주세요, 대충하시면 답변도 대충작성합니다.^^

① CAD 종류   : autocad

② VERSION   : 2009

③ 분        과   : 기계

④ 파일  첨부  : 도면버전 = acad2000

영역내부 트림삭제샘플.dwg

⑤ 질문  내용  :

부분 조립 도면이나 조립 도면을 작성할때 기작성된 부품도나 부분조립도를

간략화하여 활용해야할 경우가 많은데요,

시간이나 공이 아주 많이 들어야 하지요

엔티티 하나하나를 지우고 트리밍하여  외곽도면을 준비하여 부분 조립도나 조립도를

그려왔는데요  이처럼 많은 공수를 획기기적으로 줄여줄수 있는 리습을 찾아 여기저기 헤맸습니다.

그중에서 정길복님께서 만드신 닫힌 객체안 자르기 리습이나

EXPRESS의 EXTRIM리습을 사용해봤고요

권대리님(지금은 권과장님)께서 만드신 리습도 쓰봤는데요 .

제가 할려고 하는것과는 차이가 있어 리습 고수님들께 부탁 드리는 겁니다.

⑥ Screenshot :

※ 유의사항

 - Screenshot : 이해를 돕기위해 삽입요망.

 - 파일 첨부 : 상위버전에서 테스트할 파일이 아니면 가급적 하위버전으로 저장후 첨부.

                       해당리습도 같이 첨부하여 주세요.

 - 제       목 : 질문 내용 반영(개략적인 내용),       예) 해치를 만들고 싶어요..

 - 질문글 삭제금지 : 질문후 댓글이 달린글은 삭제금지.

    여러 리플러들이 소중한 시간을 내어서 고민한후 댓글을 작성한 이상 "강력조치" 토록 하겠음.



첨부파일첨부된 파일이 2개 있습니다.

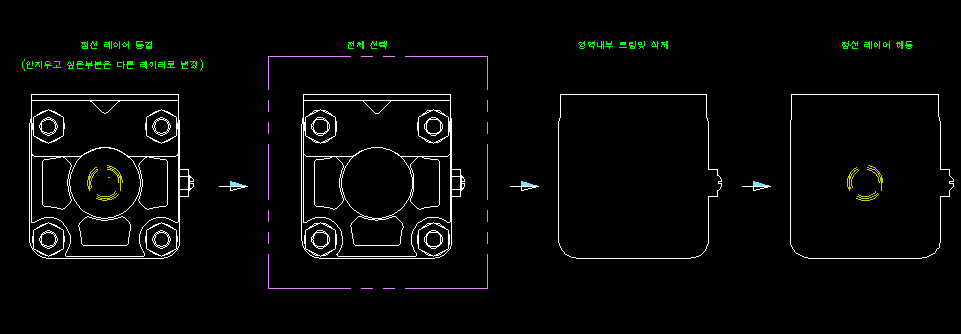

• png 파일 영역내지우기.png
• etc 파일 영역내부 트림삭제샘플.dwg

[알콩달콩]

이런작업은 리습없어도 될듯합니다. 저 모형이 다 들어가지는 사각박스 하나 그리시구요 그 사이에 bpoly 명령주시면 -_- 외곽선 완성 ( --)v

[hidraw]

ACAD2009를 비스타 64비트에깔아서 객체내부 지우기를 해보니 에러가 나네요 그래서 알콩달콩님의 조언대로 BPOLY를 사용해서 외곽선을 만들어 쓰는방법으로 바꿨습니다. 감사합니다.

[hidraw]

관심 주셔서 감사 합니다.
