① CAD 종류 : 오토캐드
② VERSION : 2010
③ 분 과 : 건축
④ 파일 첨부 : 첨부 그림 참조
⑤ 질문 내용 : XClip으로 블럭이나 외부참조 파일을 자르기 후, 새로 생성되는 경계가 나타나지 않게 하는 옵션이 있는지....
⑥ 스크린샷(동영상) : 처부된 된 그림 참조
XClip 명령어를 실행하여 도면내에 있던 블럭을 일부분을 잘라내려고 하는데.......
1. XClip 명령어 실행 -> 블럭선택 -> 자르기 옵션에서 "선택(S)" -> 자르기 경계선 선택 -> 자르고 난 나머지 부분의 블럭만 남음.
이것이 XClip의 일반적 진행이며, 이 XClip 명령 실행후 자르기 경계를 삭제해도 블럭이나 외부참조 도면에는 어떠한 영향도 미치치 않는것으로알고 있는데,
2. 어제, 새 도면에서 XClip 명령어를 실행한 후 자르기 경계를 삭제를 하니 삭제된 자르기 경계선 하부에 자르기 경계선과 동일한 경계선이 생성이 되며, 이 경계선은 잘려진 블럭의 일부가 되어버리는 상황이 발생되더군요. 즉, 새로 생성된 경계선을 삭제를 하면 블럭도 함께 삭제가 된다는 것이죠.
X_Clip 명령어에서 제가 모르는 옵션이 있는지요? 고수님드의 답변 부탁드립니다.

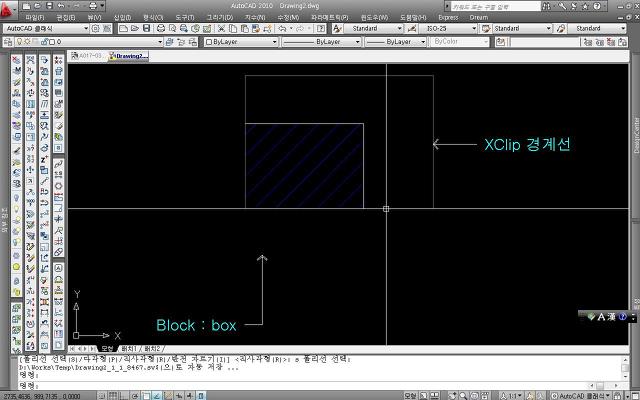

*** 그림 - 1 ***
블럭을 자르기 전의 상태.

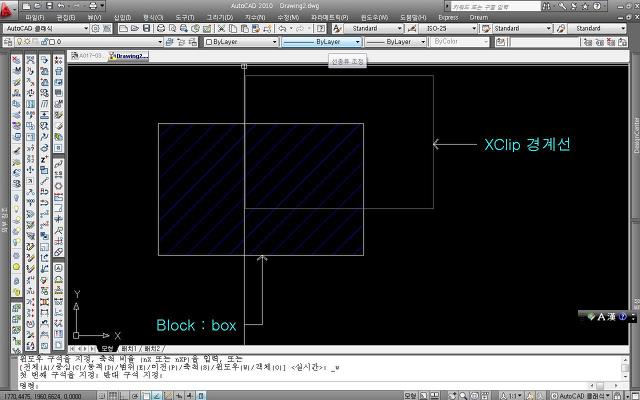

*** 그림 - 2 ***
블럭을 자른 후의 상태

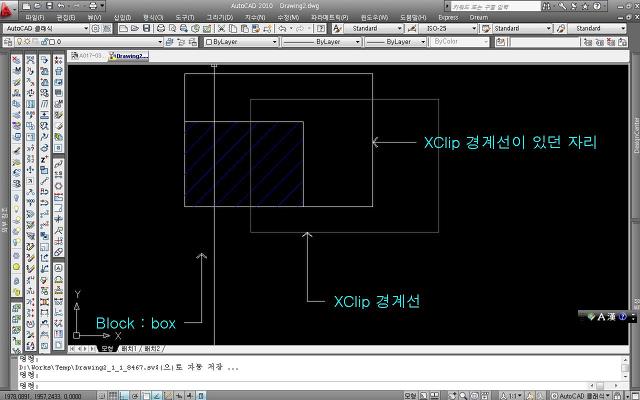

*** 그림 - 3 ***
블럭을 자른 후 자르기 경계선을 이동한 후의 상태.

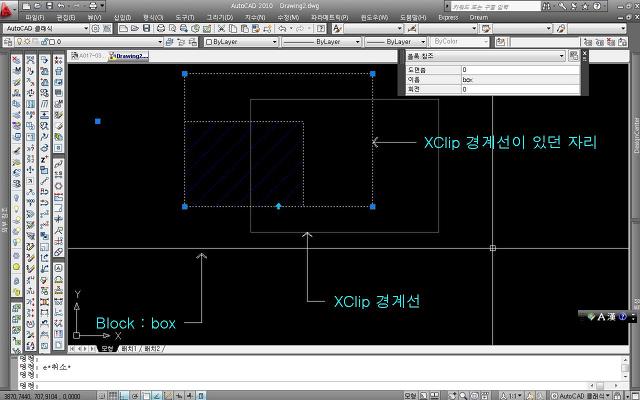

*** 그림 - 4 ***
새로 생성된 자르기 경계 하부의 경계선..... 이 경계선으 선택하면 블럭까지 함께 선택이 됩니다.
댓글
댓글 리스트-
답댓글 작성자고스트~~ 작성자 본인 여부 작성자 작성시간 09.10.22 완전 버벅입니다요.... 제목 수정했습니다. 죄송..........
-
작성자3:16 작성시간 09.10.22 글제목에 두께를 주심 안됩니다...;;; 5분후 확인....수정 안되심..삭제합니다...
-
답댓글 작성자고스트~~ 작성자 본인 여부 작성자 작성시간 09.10.22 완전 버벅입니다요.... 제목 수정했습니다. 죄송..........
-
작성자3:16 작성시간 09.10.22 공지글이 괜히 있는게 아닙니다... 아키모아란 곳이 어떤 뜻으로 운영되고 있는지 부터 먼저 이해해 주셔야 할 거 같습니다... // 첫글도 아니신데..갑자기 이러셔서...좀 당황스럽네요..^^;;;
-
작성자고스트~~ 작성자 본인 여부 작성자 작성시간 09.10.22 "cadori"님이 알려주신 xclipframe의 값을 "0"으로 하면 경계가 없어집니다. 여기서 궁금한점이 생기는데, 캐드가 실행된 상태에서 이와같은 옵션값은 어느 파일을 열어 작업하든지 동일하게 적용되지 않는가 궁금합니다. 예를들어 "A"라는 파일과 "B"라는 파일 두개를 연 상태에서 "A"라는 파일에서는 값이 "0"으로 나오고 "B"라는 파일에선 "1" 이나 "2"로 나오는 경우가 생길수 있나가 궁금합니다. 이러한 옵션값의 적용이 현재 실행중인 캐드상태에서 오픈된 파일 개개마다 달리 적용이 되는지......
