외부참조가 된 모든 도면을 열어서 한꺼번에 참조 경로를 바꿔줄수 있습니다.
오토캐드 2008 부터 참조 관리자가 있는걸로 알고 있습니다.^^; 아니면 어쩌죠? ^^;;;

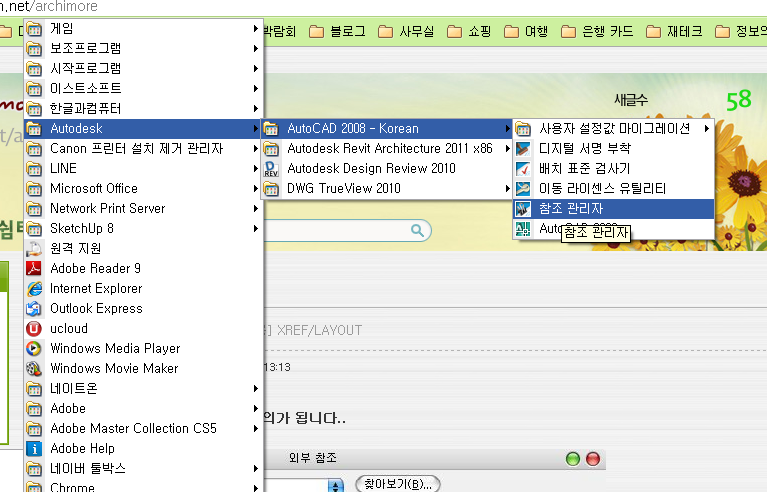

1. 윈도우 [시작] 버튼 누르시고 [프로그램]/AUTODESK 이렇게 찾아 들어가시면 쉽게
참조 관리자를 찾으실수 있을꺼에요. 클릭하셔서 실행하시구요.

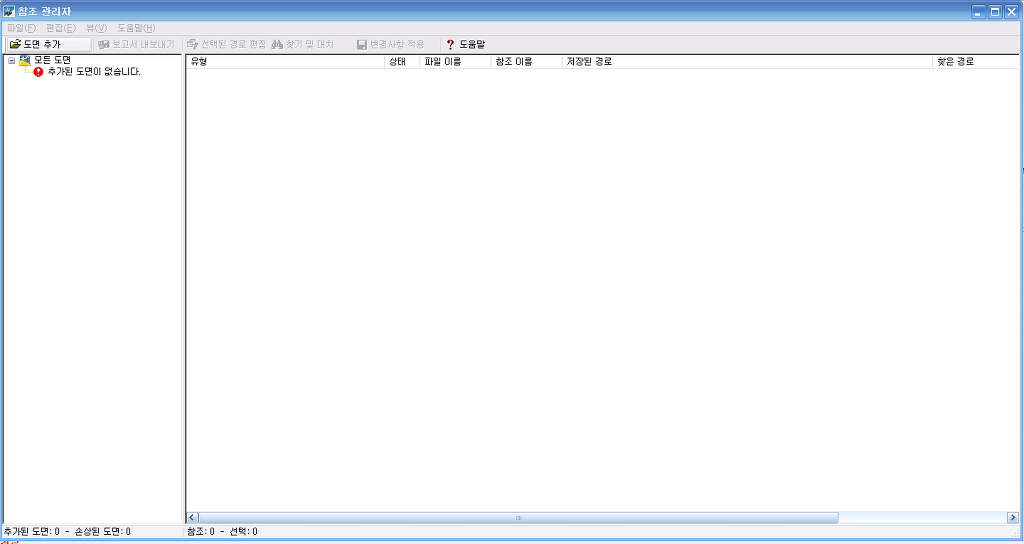

2. 참조 관리자 창이 열렸습니다. 좌측 상단에 도면 추가 보이시죠... 클릭...

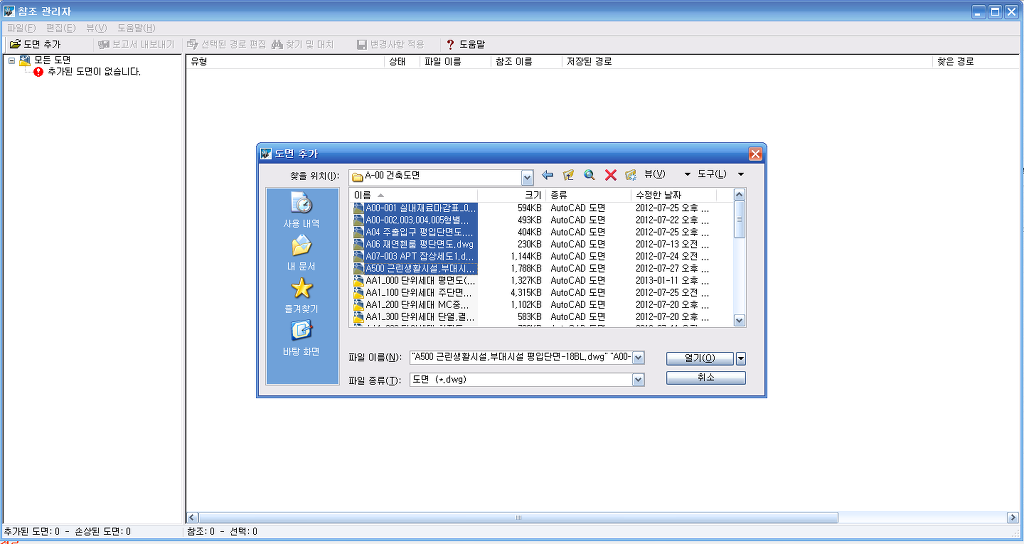

3. 도면추가 창이 열리면 참조 경로를 수정할 도면을 모두 선택합니다.

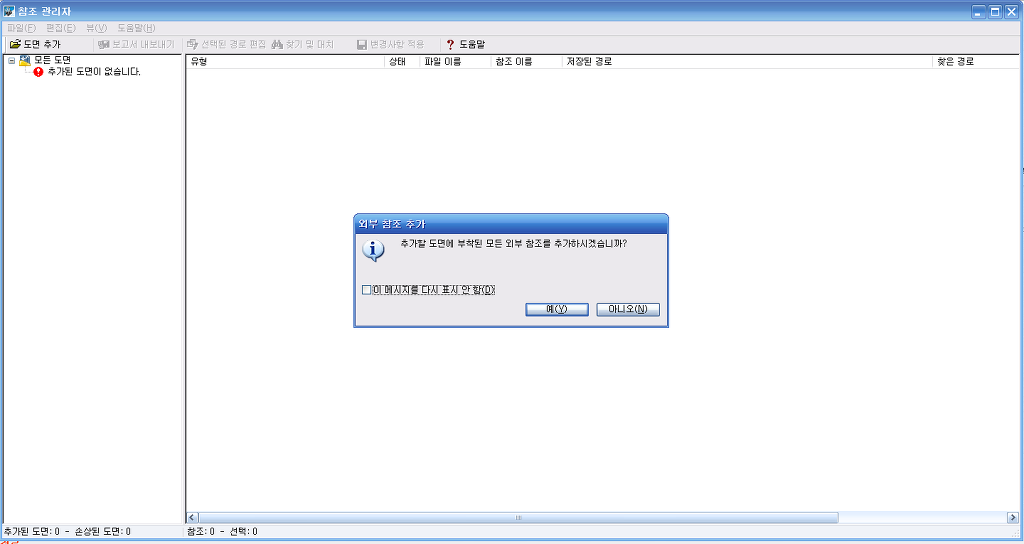

4. 외부참조 추가하시겠습니까? 예~~

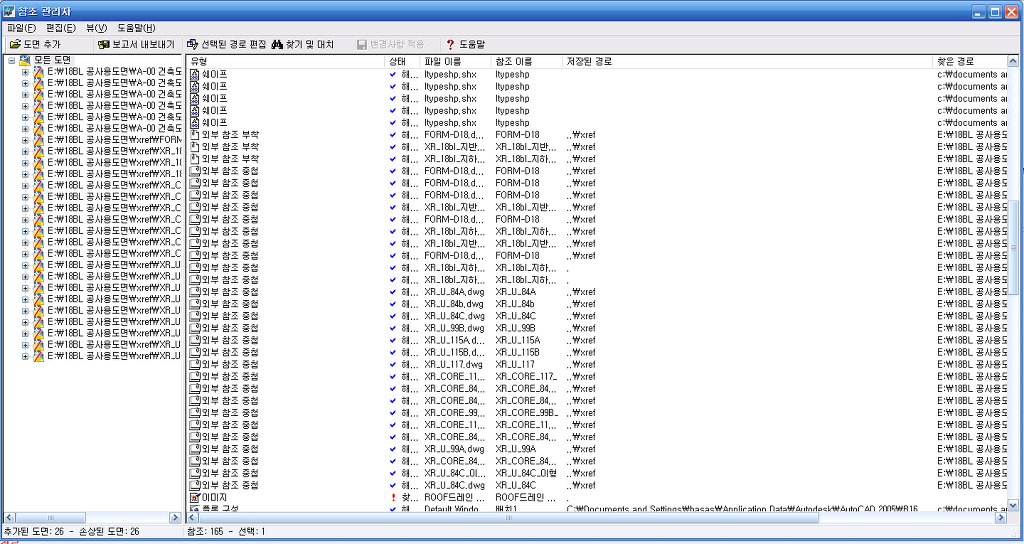

5. 선택된 도면 안에 들어있는 여러 참조들이 나옵니다.
참조관리자에선 폰트부터 플롯스타일,이미지, 외부참조된 도면 등등까지 다 참조로 봅니다.
목록을 보면 [외부참조부착],[외부참조중첩] 이란 유형으로 되어있는것이 외부참조된 도면입니다.

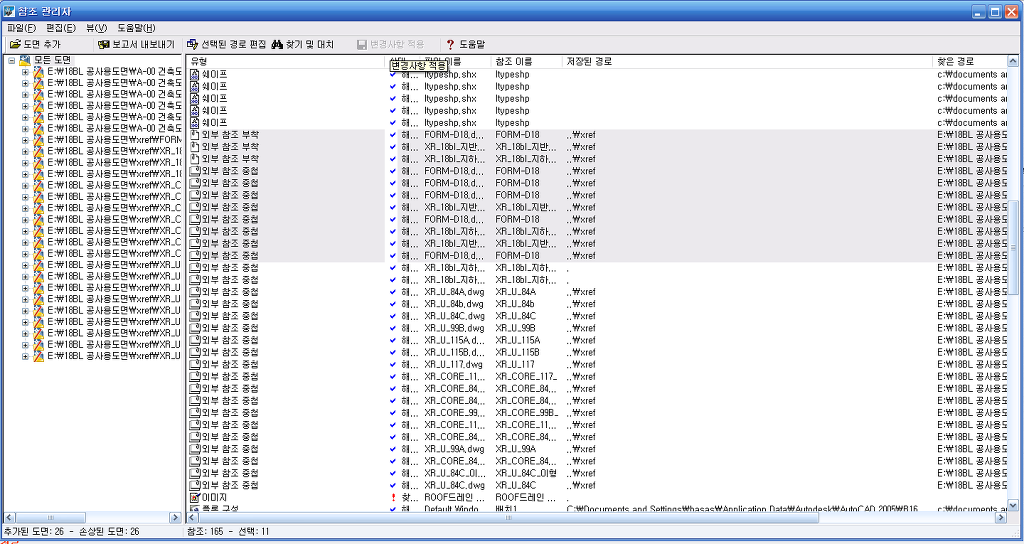

6. 하나를 선택하셔도 되고 드래그로 외부참조를 다 선택하셔도 됩니다.

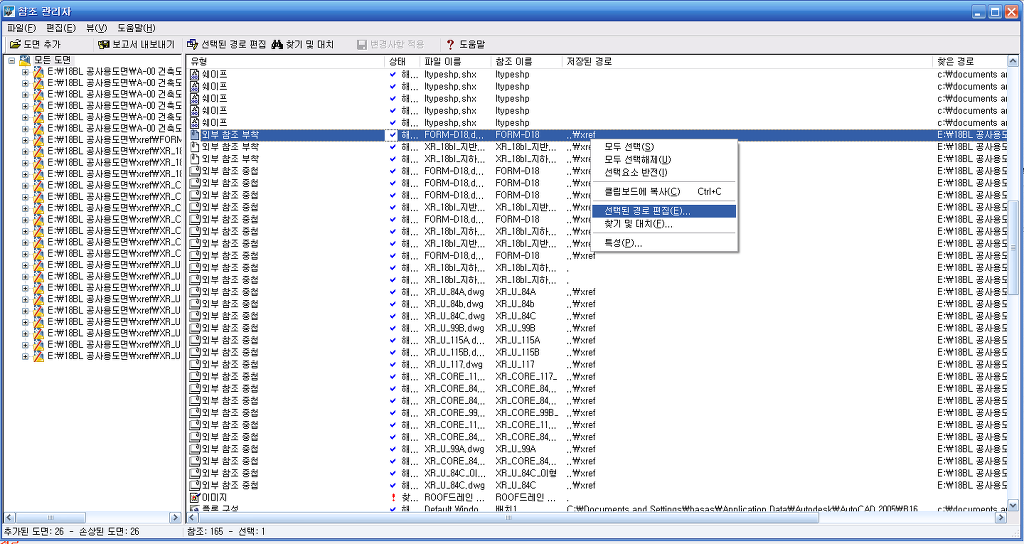

선택하시고 우측 마우스 클릭... 그리고 [선택된 경로 편집] 클릭...

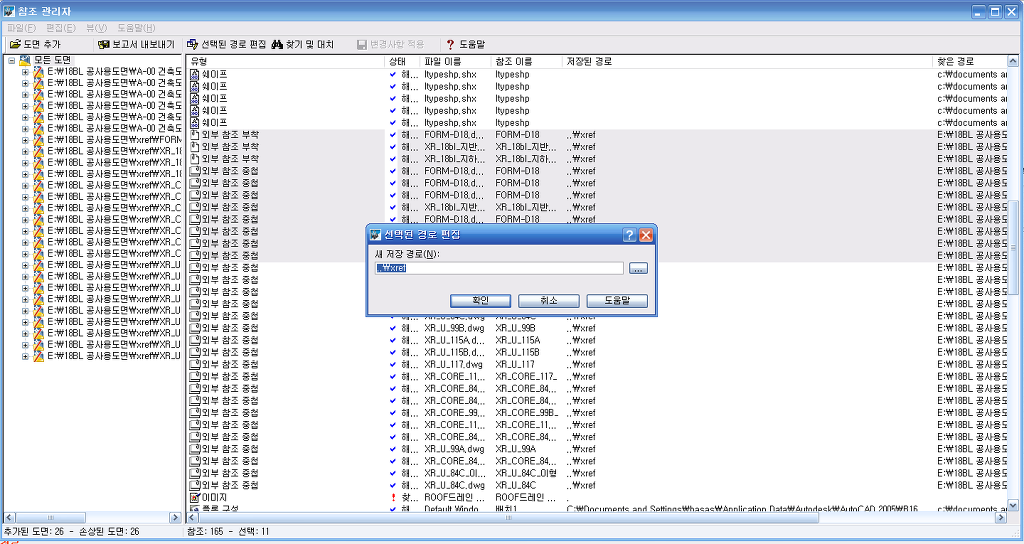

7. 제가 가진 도면에서 저장된 경로가 [..\xref]라고 되어있습니다. 상대경로죠.
여기서 점 두개 ".."은 "상위폴더중에"라는 의미입니다. 점이 하나 "."은 "지금 폴더중에"라는 의미구요. 그래서 [..\xref]는 "상위폴더중에 xref 폴더" 라는 의미겠죠. 기준은 지금 열은 도면파일이 들어있는 폴더입니다.
절대경로는 예를 들자면 [D:\작업폴더\건축\평면도] 이런식으로 외부참조의 위치를 드라이브 부터 잡아주는 것입니다.
8. 경로를 원하는 데로 적용하셨다면... 변경사항 적용 누르시고 마무리 하시면 됩니다.
(그림에선 변경사항이 없어 버튼이 활성화 되지 않았네요^^;;)
외부참조를 제대로 쓸려면 경로 변경은 필수입니다^^
그리고 팁 하나 더!!!
캐드에서 옵션을 여시고.. 파일 탭에서 지원 파일 검색 경로에 외부참조가 들어있는 폴더를 추가 해주세요. 그럼 절대경로/상대경로 등 외부참조 경로에 상관없이 도면에서 열립니다.
도면 폼을 이렇게 관리하면 편합니다.
