예전에 철골플랜트설계할때 만들어서 사용했던 조금 무식한 방법인데요^^
나름(?) 빠름을 자랑합니다^^
[1] 철골메뉴등록방법
1. 우선 다운받은 파일에 압축을 풀고 임의의디렉토리에 넣은후
2. 캐드를 실행하고 명령어창에 menuload 라고 치면 사용자화 로드/언로드창이 뜨고 밑에 찾아보기를 클릭하고

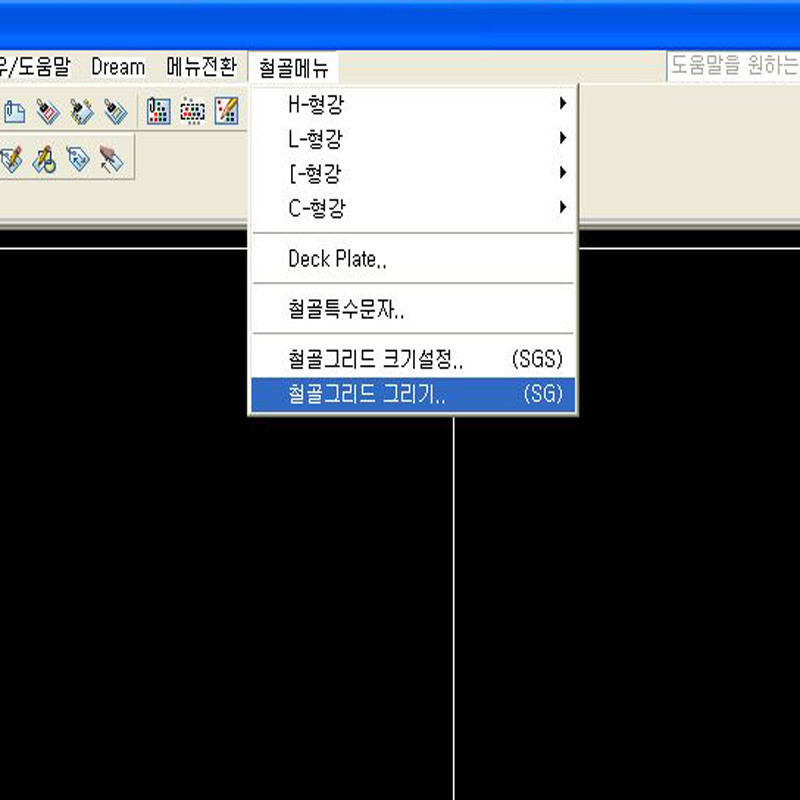

좀전에 압축을 푼 디렉토리에 가서 철골메뉴.mnu를 선택하고 열기를 클릭하여 로드를 누르고 창을 닫습니다 그러면 캐드화면의 상단팝업메뉴를 보면 철골메뉴가 추가가 되어있음을 알수있읍니다.
3. 그다음 옵션에가서 파일탭에 지원파일검색경로에 압축푼 폴더를 추가합니다.
4. 명령어창에 appload를 실행하여 폴더안에 steel_girder_draw.lsp를 로드합니다.
[2]철골메뉴사용방법

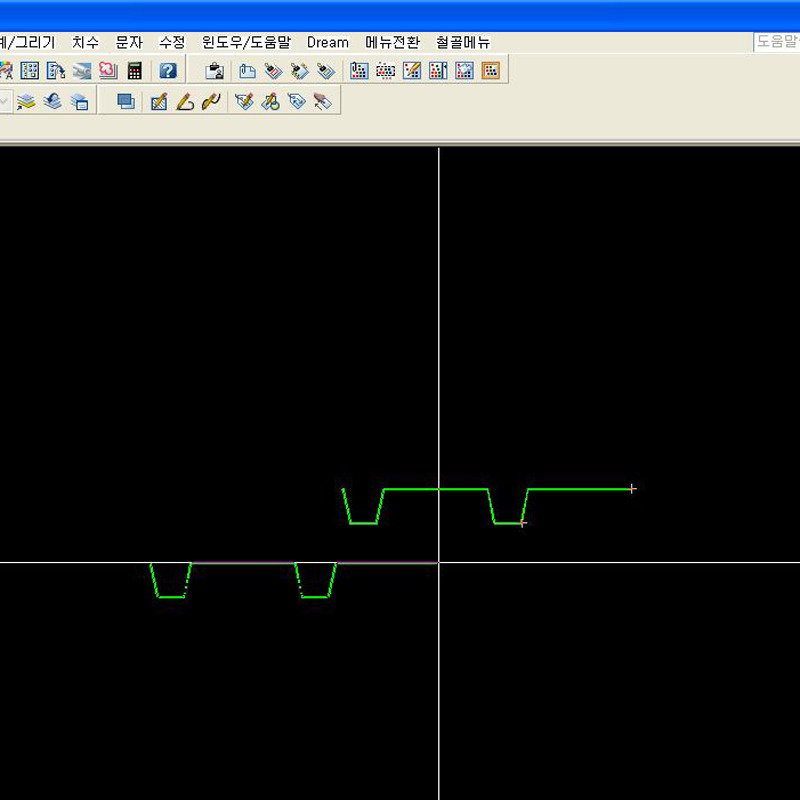

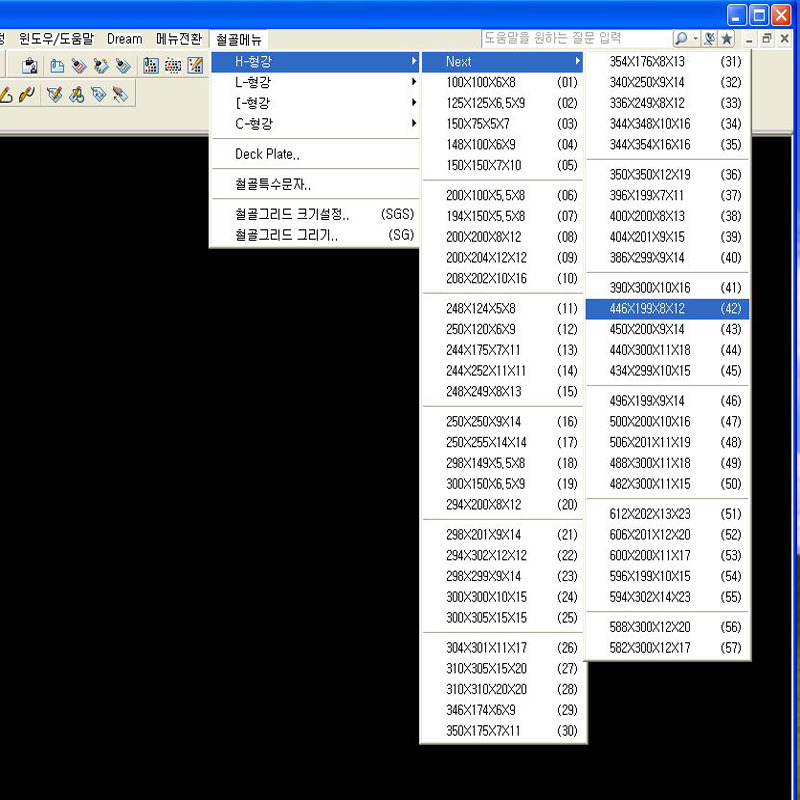

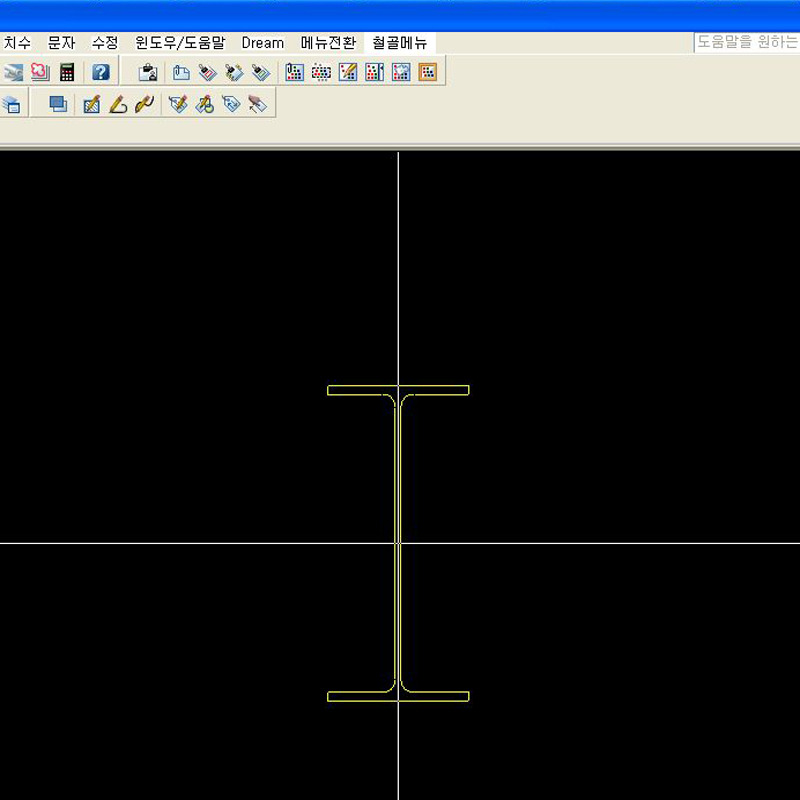

많이 사용하는 형강들위주로 만들어보았는데요 위와같이 형강을 선택하여 클릭하면 해당철골이 인서트됩니다.
제품오른쪽의 번호는 단축키로도 사용하시면 됩니다

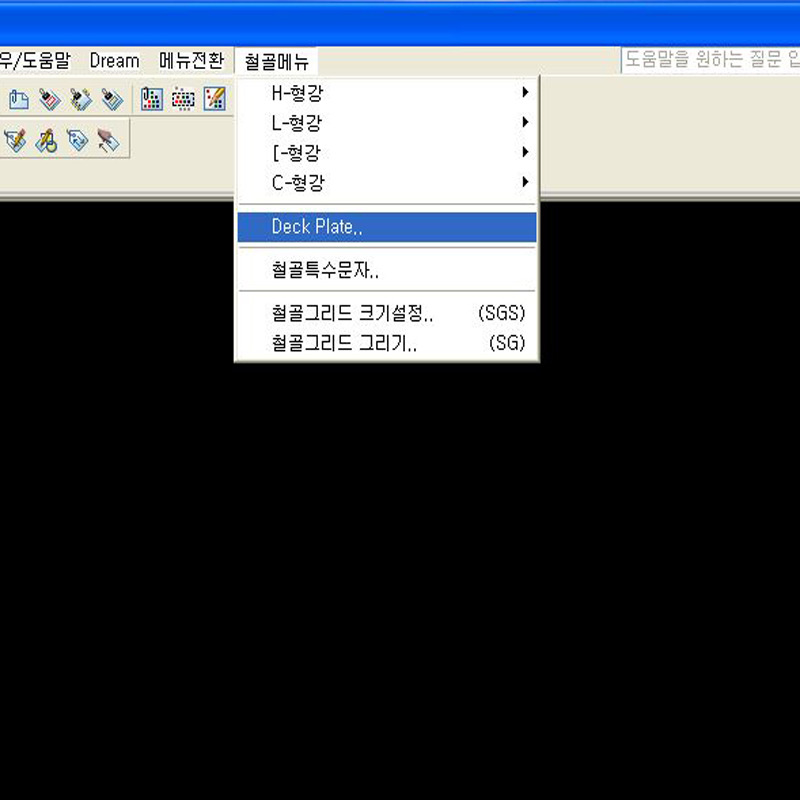

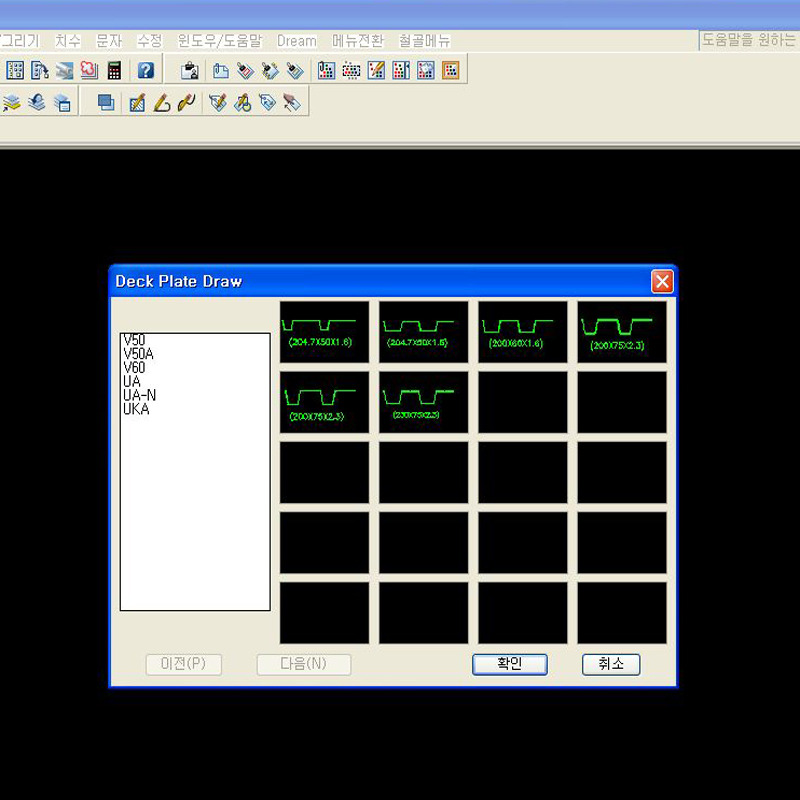

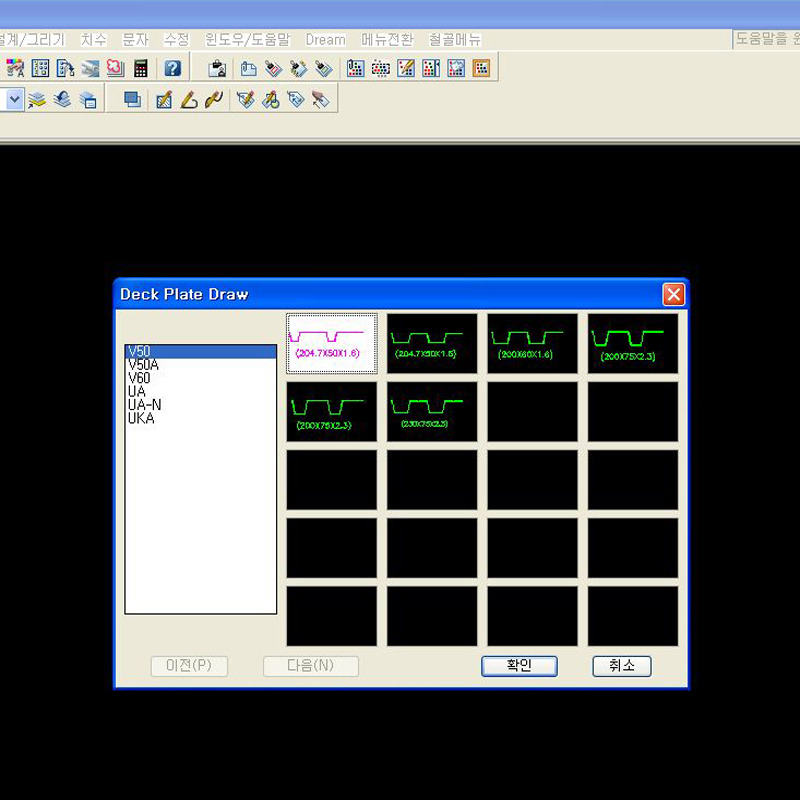

위와같이 목록에서 클릭하면 멀티COPY가 되어 삽입할 수 있고, 종료는 ESC버튼을 누르면 됩니다.

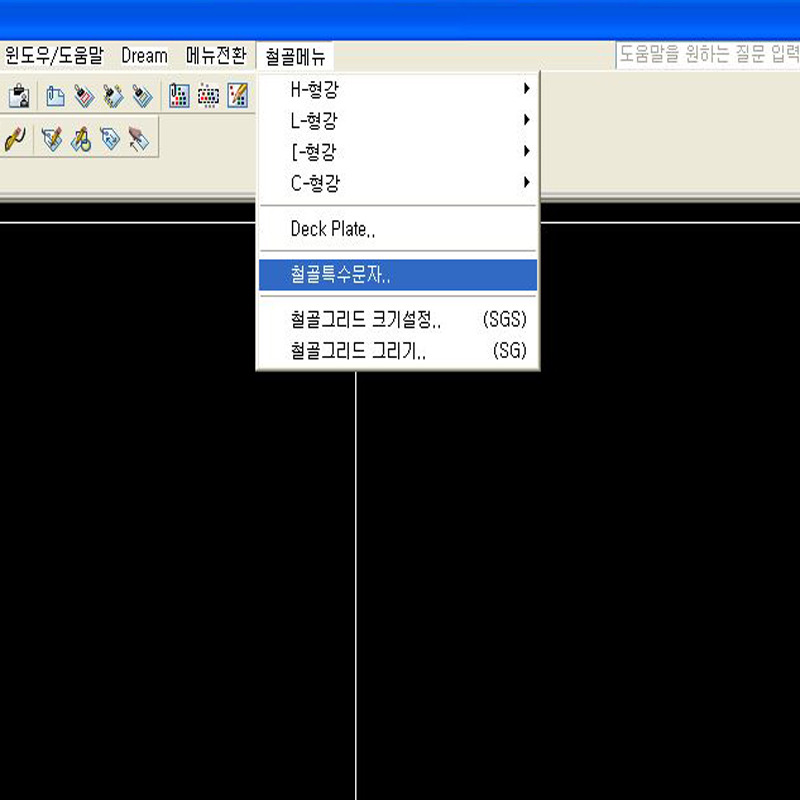

-철골특수문자불러오기

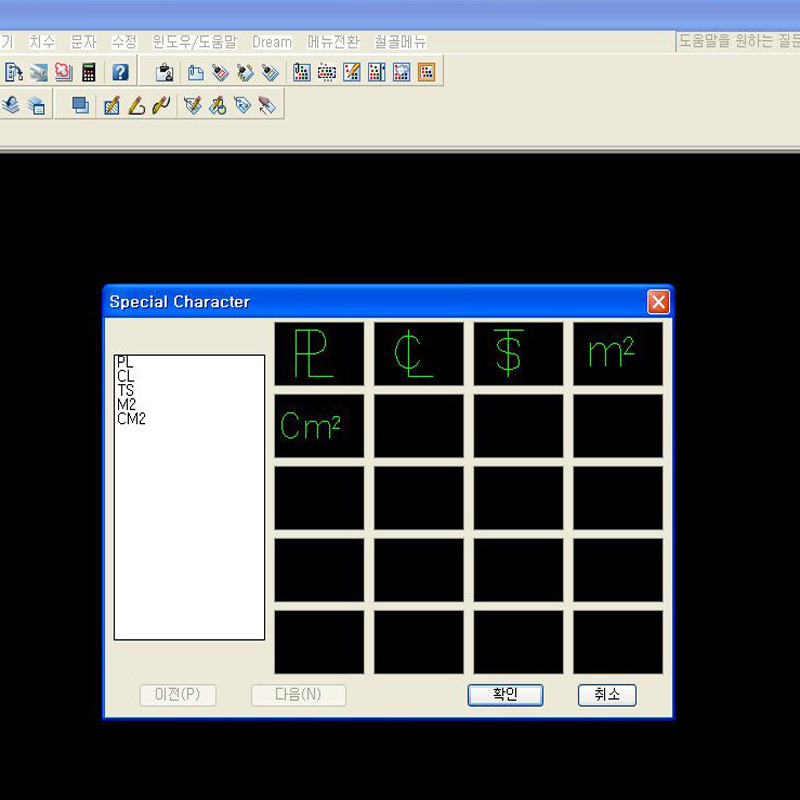

같은방법으로 문자를 불러오는데 PL은 플레이트약자, CL은 센터라인, TS는 토크쉐어볼트(고장력볼트),
M2는 제곱미터, CM2는 제곱센치미터입니다.

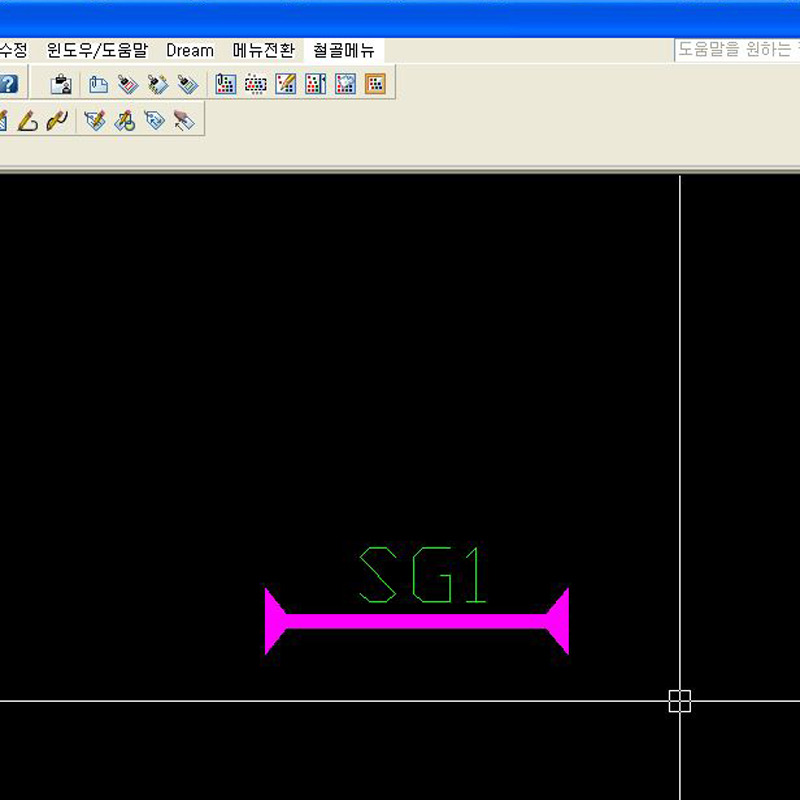

-철골그리드그리기
철골그리드그리기는 포털사이트 다음에 아키모아에서 은바람님이 만드신 리습을 메뉴에 넣었습니다.
이상으로 뭐 대단치도 않은걸 장황하게 설명하였는데요^^ 철골설계를 하시는 분들에게
조금이나마 야근시간을 줄여주는 계기가 된다면 그것으로 본인은 만족합니다.
그리고 위에서 더 추가할 리습,라이브러리,유틸리티등이 있다면 메일주시면 반영토록 하겠습니다.
이메일 : kang0669@chol.com
