준비물 : 수치지도 하나를 준비합니다.^^

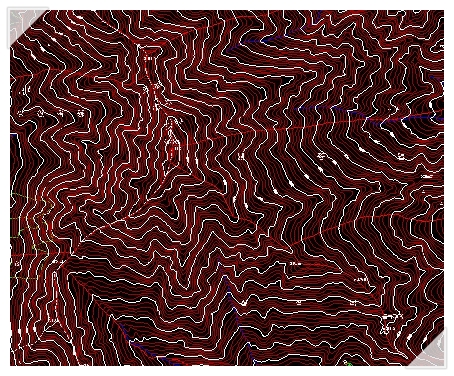

등고선을 보면 2가지로 존재를 하는군여.^^ 흰색선이랑 빨간색선이랑.^^
2가지의 선의 레이어를 확인합니다.^^
수치지도는 다 동일할지도 모르겟네여..^^
7111
7114
로 되있군여.^^ 그럼 REVIT을 실행시킵니다.^^
프로젝트탐색기에 대지뷰가 있어야되는데 없으면 그냥 1층평면도에 하셔도됩니다.^^
연습이니까요.^^ 나중엔 대지를 만들어주셔야되여.^^
만드는건 제가 확실히 안다음에 알려드리겠습니다.^^

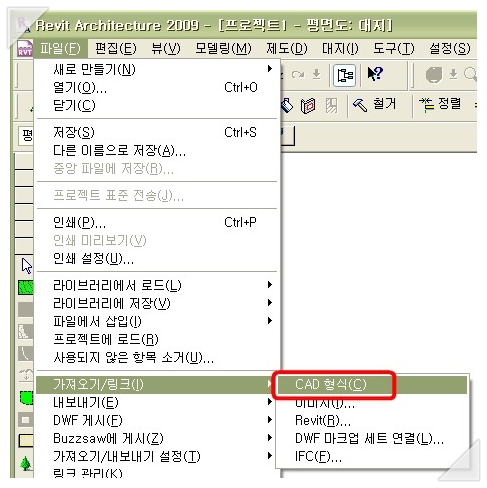

메뉴 > 가져오기/링크 > CAD형식을 선택해서 해당 수치지도 CAD파일을 불러옵니다.^^

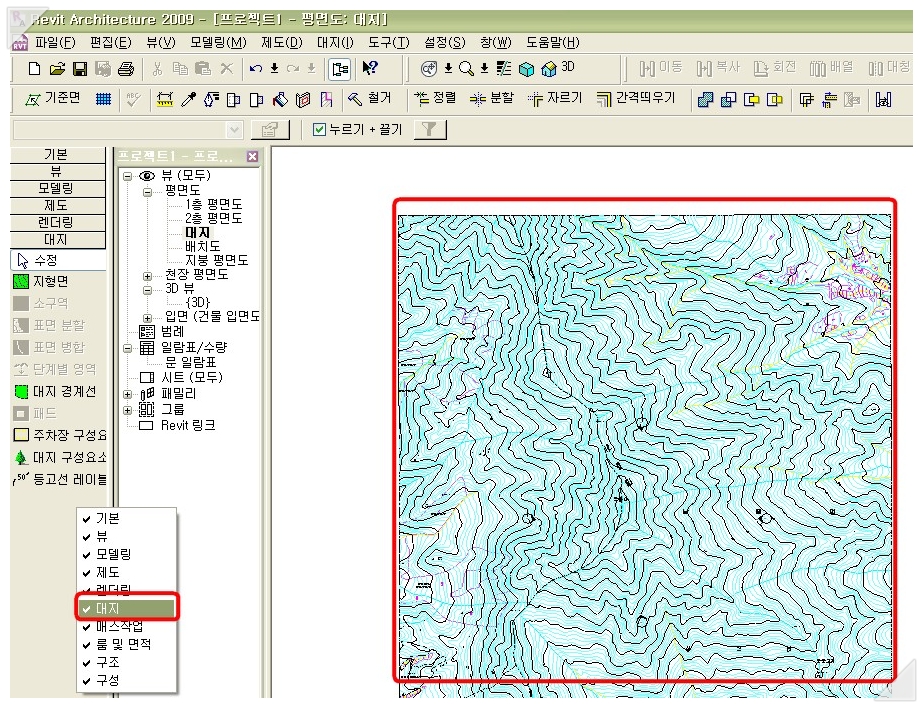

REVIT에 CAD파일이 들어왔네요.^^ 단일객체로 묵여있습니다.^^
만약에 설계막대에 대지가 없는경우는 설계막대 우클릭후 대지를 선택해주세요.^^
지형면을 그리기 위해서

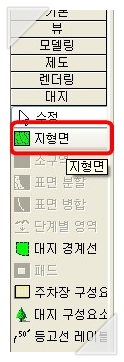

설계막대 > 대지 > 지형면 클릭
지형면으로 들왔습니다.^^

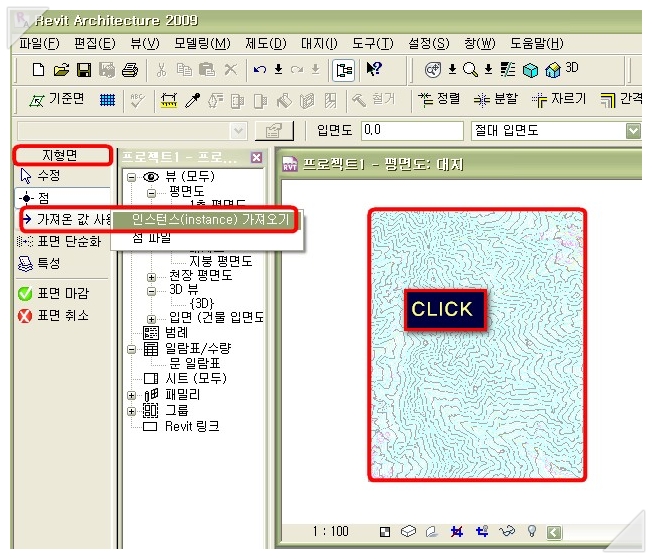

지형면중에서 가져온값사용 > 인스턴스가져오기 클릭후 > 수치지도(단일객체) 를 클릭합니다.

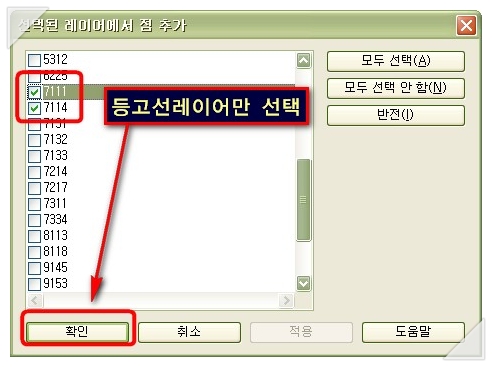

해당수치지도의 레이어목록이 나오게됩니다.
여기서 등고선에 해당이 되는 레이어2개를 확인했었습니다.
해당 2개의 레이어만 활성화를 시켜주고 확인!!
여기까지 하면 우선 지형면 표면처리는 되였습니다.
그럼 표면 마감을 한번 해보겠습니다.
산이니 잔디를 한번 깔아볼까요??

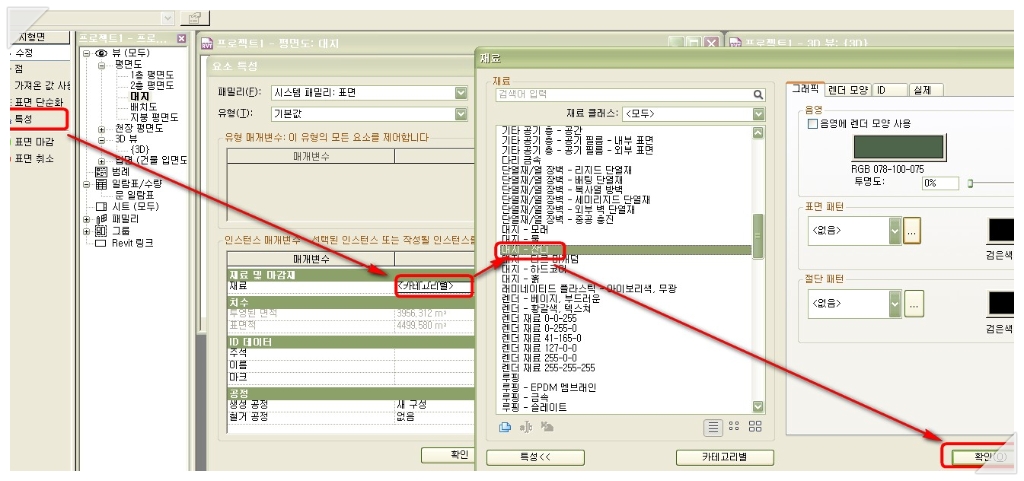

특성 > 카테고리별 > 재료를 대지-잔디를 선택후 확인
마지막으로 표면마감을 클릭!!

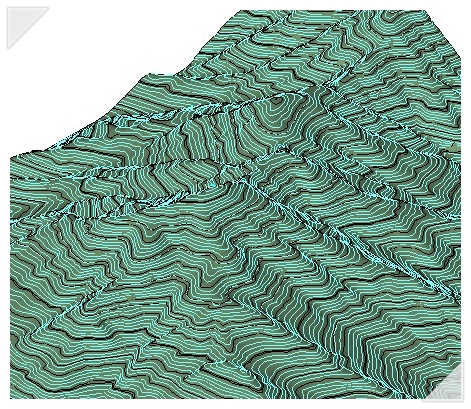

그럼 아래와 같은 지형면을 얻을수 있습니다.^^
선이 저렇게 보이는거는 캐드선과 겹쳐있어서 그렇게 보이는것입니다.

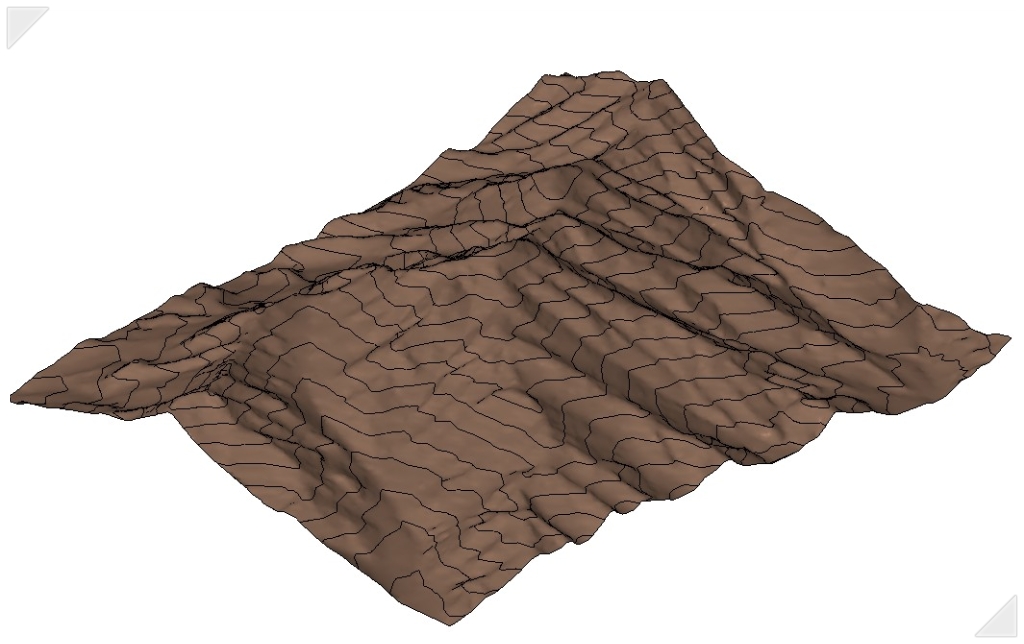

맨위에 이미지는 캐드선을 지운상태가 되겠습니다.^^
나중에는 해당 지형면에서 설계대지를 정리하는 방법을 하겠습니다.^^
대지정리를 해야지 건물을 올려놓을수가있으니까요^^
