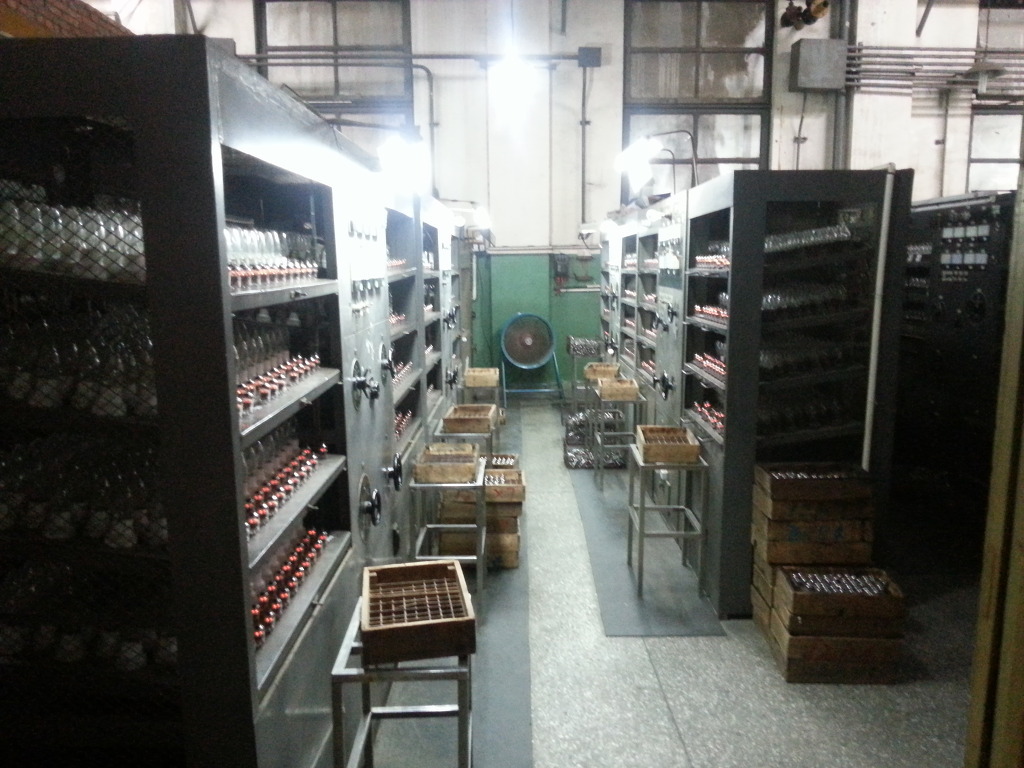

*슈광전자, 생산된 진공관의 에이징(번인) 공정
■ 진공관 에이징(번인) 방법
***보유하고 있는 진공관 앰프로 에이징 하는 방법 1
a. 정류관을 가지고 있거나 B+ 전압을 분리 시키는 경우
진공관은 보호와 음질을 숙성 시키기 위해 예열 워밍업이 필요하다.
이때 Demagnetizer & High Fidelity Tube Maker와 같은 전문 진공관 숙성기나 AP-2000 과
같은 예열기(Vacuum Tube Heating Machine)를 사용하면 되지만, 일반인은 이를 가지고 있지
않으므로 다음의 방법으로 예열 한다.
1. 앰프의 정류관을 빼 버리고 B+ 전압을 분리시켜 히터전원 만을 점화 시킨다.
만일 정류관이 없는 실리콘 다이오드 회로 이라면 회로상에서 B+ 전원라인을 끊어 버린다.
2. 슬라이닥스(1차 교류 전압조정기)를 앰프 전원코드에 연결하여 AC라인이 220V인 경우에는
전원을 1/2인 110v 로 낮추고 AC라인이 110v 라면 전원을 55v로 낮춘다.
이렇게 하면 앰프는 B+ 전원이 없는 상태에서 필라멘트 전원이 5v 인 경우에 1/2인 2.5v 만을
인가 시키게 된다. 1/2 필라멘트 전압으로 약 2~24시간 쯤 점화해 둔다.
3. 슬라이닥스를 통해 필라멘트 전압을 약 5~20% 정도씩 증감시켜 같은 시간 점화 시킨다.
4. 필라멘트 워밍업이 끝났으면 B+ 전압 올리기를 시작 하는데, 이것도 필라멘트 전압 올리기와 동일한 방식으로 행한다. 먼저 정류관을 꽂은 다음에 슬라이닥스 AC라인을 1/2 전압인 110v 정도로 해 두고 앰프의 전원 스위치를 넣는다. 이것을 또 2~24시간 쯤 예열 시켜 준다.
5. 그 다음 슬라이닥스를 100% 까지 올려 B+ 전원을 마지막으로 예열 시키면 된다.
이 같은 예열 워밍업 동작을 행하면 다음과 같은 잇점이 있다.
① 예열 워밍업을 하지 않은 진공관은 수명이 무척 짧아진다. 앞에서 말한 것 처럼 예열 워밍업은 각 전극을 서서히 예열시켜 줌으로서 진공관 내를 이온화 시켜 전자방출의 활성화를 극대화 시켜 준다. 그러므로 진공관 장시간 사용시에도 무리가 가지 않는다.
② 진공관의 전극은 열을 받으면 팽창하게 된다. 이와 같이 팽창과 수축의 반복을 통해 진공관의 전극은 제자리를 잡게 된다. 특히 미세한 선재로 된 히터와 그리드에 갑작스러운 전원이 걸리면 잡음이 발생하고 심하면 단락 될 수 있으므로 서서히 예열 시켜야 한다.
③ 음질 면에서도 개선 된다. 사람에 따라 음질 개선의 정도에 대해 말들이 많지만 개선 되는 것은 확실하다. 진공관 워밍업은 각 전극을 활성화 시켜주고 전자 및 전류의 흐름을 유연하게 해
준다. 특히 고전관의 경우는 그 효과가 더욱 크며 최근에 생산된 신관에 비해 수명과 음질 면에서 많은 영향을 준다. 가능한 장시간 순차적으로 워밍업을 해 줄 때 그 효과가 더욱 크다.
b. 고정 바이어스를 변화 시키는 경우
필라멘트 에이징이 끝난 후 진행 되며 출력관의 플레이트 전류량을 강제적으로 조정 할 수 있는
방식인 고정 바이어스 회로 방식의 앰프에 적용 됩니다. 이 방법은 1번의 예열 워밍업이 끝나고
반복 할 수 있는 방법으로 출력관을 보호하고 수명을 연장시켜 줍니다. 방법은 다음과 같습니다.
1. 앰프의 바이어스 전압을 낮추어서 플레이트 전류가 앰프 권장치의 70% 정도로 약 5분간을
흐르게 합니다. 예를 들면 바이어스 전압이 -20v라면 -25v로 변화 시키면 플레이트 전류량이
줄어들게 됩니다. 반면에 바이어스 전압이 -20v에서 -15v로 변화 되면 플레이트 전류량은 증가
하게 됩니다.
2. 시간이 지났으면 앰프의 전원을 끄고 출력관을 식힌 후, 다시 권장치의 80%로 바이어스 전압을 조정하여 10시간 정도 작동 시킵니다.
3. 10시간 후 다시 권장치를90%로 올려 20시간 정도 가동 시킵니다.
4. 마지막으로 정상 권장치의 전류값으로 바이어스를 조정 한 후에 앰프를 사용 합니다.
신품 진공관은 앰프에서 100시간 정도 사용하면 출력관에 약간의 물리적 변동이 생기게 됩니다. 이때 변동된 전류값을 바이어스 전압으로 변동시켜 권장치의 100%로 회복 시킵니다. 그 다음
부터는 1000시간 마다 변동된 플레이트 전류값을 바이어스로 조정하면 됩니다.
***보유하고 있는 진공관 앰프로 에이징 하는 방법 2
1. 정류관만 꼽고 6~12시간 전원을 넣습니다.
2. 정류관, 초단관을 빼고 출력관에 6~12시간 전원만 넣습니다.
3. 정류관, 출력관만 꼽고 플레이트 6~12시간 에이징을 합니다.
4. 정류관, 출력관 빼고 초단관에 2~3시간정도 전원만 넣습니다.
5. 모든관을 꼽고 다양한 음악을 작은 소리로 재생 합니다.
만약 120v 다운 트랜스가 있다면 1~4번 과정을 120v로 한번 한다음에 220v로 다시 해주세요.
다운트랜스가 없다면 구입해서 120v을 먼저 해주길 강력 추천 합니다.
***
