[용량]
일단, 릴레이 구입할때 용량메 대해서요.
만약 만개등 2개를 달겠다고 했을때 요즘 많이 쓰는 55W짜리 2개를 장착한다고 가정하겠습니다. 그럼 2개니까 55W x2 = 110W 의 전력이 들어가겠죠?
그럼 몇 A의 전류가 흐를까에 대해서 생각하게 되는데요.
학교다닐때 배문 공식에 의해서..[전력 (W)=전압 (V)x 전류(I)여)]
즉, 110W-12V(차량온 12V 입니다) = 9.17A 가나몹니다.
그래서 릴레이 구입할때 최소 12V에 10A이삼의 것으로 구입해야겠죠?
요기까지 용량에 대해서 이해하시구요.

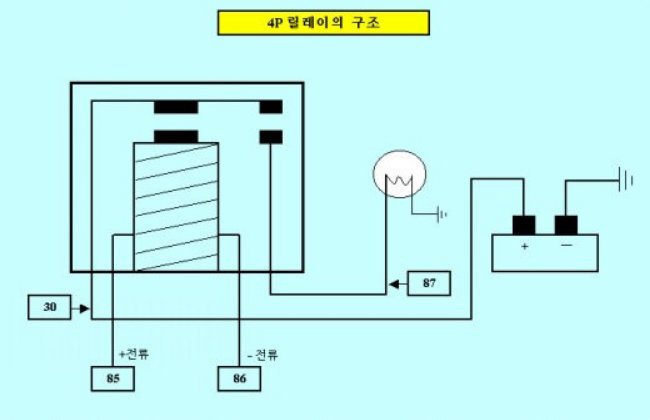

[4P 릴레이]
자아〜 4핀 짜리를 예를 들겠습니 다.
그림메서 보면 85,86번에 전류가 통한다고 가점하면 코일메 전류가 흐르면서 전자석에 의해 스위치가 87번에 붙습니 다.
결국 30번과 87번메 전류가 통하게 되겠지요.
그림메서 보듯이 85,86번은 단지 자장?을 통하게 하기 위한것 이기 때문에 약간의 전류만흐르면 됩니다. 결국，가느다란 소용량의 스위치도 이뭄할 수 있다는 말이 되겠지요.
그래서 핸들 같온곳의 작은 스위치에서 웅량을 많이 차지하는 전조등이나 만개등 같믄것도 켤 수 있는겁니다.

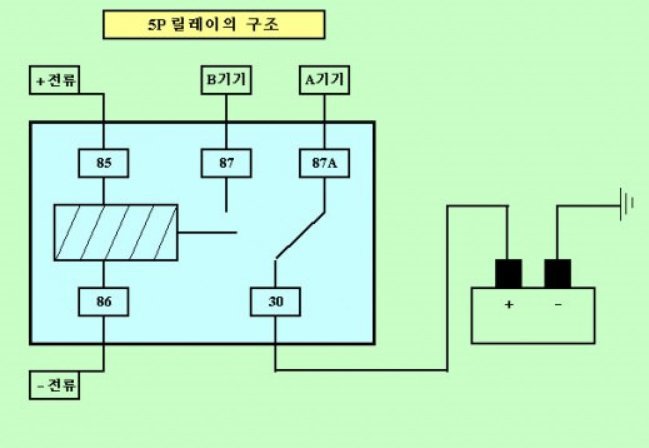

[5P 릴레이]
5핀 릴레이메는 숫자가 87A,87,30,85,86 이렇게 되어 있습니다.
5펀의 경우에는.. .30번 : 공통단자(COM) 87A번: NC (NORMAL CLOSE : 항삼 붙어있는 선)
87번 : NO (NORMAL OPEN : 전기가 통하지 않으면 떨 어져 있는선 )
85번 : P186번 : P0, 이렇게 되 어 있습니다.
뭐냐면..30번에 +나 -가 흐르게 하고 86이나 85에 전기가 흐른다면 87A에 항삼 붙어 있던 선이 87메 붙는다는 얘기입니다.
4P와 다른점은 4P릴레이는 단지 스위치 역할을 하는것이구요.
전기를 넣으면 붙어서 통해라..이런 역할이구요.
5P는 기존메 어떤 기기를 연결해서 쓰고있는 중인데, 여기에 스위치로 전류를 을려보내면 그
기기메 전류가 차단되기 때문메 기능을 정지시킬 수 가있습니다.
한마디로 87A 쪽에 연결된 기기를 쓰느냐.. 아니 냐를 해를수 있는 기능이 있습니다.
그림 에서 보면 85나 86에 전류가 흐르면 '반응부분'이 라고 한 부분믈 자석의 힘으로 당깁니다.
그러므로써 87에 붙는거죠.
