[스크랩] Anchor bolt 설치 절차서

[소프트맨]

목   차 (Table Of Contents)
1. 목적
2. 적용범위
3. 참고자료
4. 용어정의
5. 책임사항
6. 절차
  6.1 일반 사항
  6.2 작업절차
     6.2.1 기준점 설정 및 표기
     6.2.2 건식 Anchor Bolt의 설치
     6.2.3 습식 Anchor의 설치
  6.3 검사
7. 첨부

1. 목적

본 절차서는 플랜트의 주요 시스템에 이용되는 각종 Process 기기를 설치하기 위해 필요한 기초 Anchor Bolt의 설치절차에 대하여 기술한다.

2. 적용범위

본 절차서는 펌프, 열교환기, 압력용기, Air Compressor 등 각종 Process 기기의 기초 Anchor Bolts에 대하여 적용한다.

3. 참고자료

(1) 품질보증 계획서

(2) 품질관리 절차서

(3) 제조회사의 설치지침서

4. 용어정의

해당 없음.

5. 책임사항

(1) 공사팀장은 해당 기기의 설치와 관련된 기술시방서, 도면 및 제조회사의 설치지침서 등을 검토하여 기초 Anchor Bolt의 설치작업에 필요한 제반 사항에 대하여 사전준비하고 설치요건에 따라 수행되도록 관리해야 한다.

(2) 품질관리팀장은 해당 검사 및 시험 계획서(ITP)에 따라 검사 및 시험이 관리되도록 하여야 한다.

6. 절차

6.1 일반 사항

(1) Anchor Bolt는 크게 습식 Anchor와 건식 Anchor로 구분된다.

(2) 기기 기초를 위한 Anchor Bolt의 Type 및 Size는 기기 설치 도면 및 기기 제작자의 설치 지침서에 따른다.

(3) 현장에 입고된 Anchor Bolt는 품질관리 절차에 따라 Bolt의 사양, 수량, 외관상태 및 품질관련서류 등에 대한 인수검사를 수행하여야 한다.

(4) Sole Plate, Curb Ring 및 Anchor Bolt는 손상, 변형 등이 되지 않도록 품질관리절차에 따라 취급, 저장, 보존하여야 하며Bolt 및 Nut의 나사부는 산화방지를 위하여 방청유 등으로 도포하고 습기로 보호되어야한다.

(5) Anchoring 작업에는 Y-Level, Transit, 수준기, 줄자, 피아노선, 먹줄 등의 계측기기 및 기구가 소요된다.

6.2 작업절차

6.2.1 기준점 설정 및 표기

(1) 건축 또는 토목 (기초)의 중심선을 확인하고 기기 기초도면에 의거하여 기준선 (Standard Line, Datum Line) 및 기준면에 대한 Bench Mark를 설정하고 표기한다.

(2) Bench Mark의 표기위치는 설치 기기의 상호관계 및 측정하기 쉬운 장소 등을 고려하여 선정한다.

(3) 기준선을 통하는 중심을 확인하고 기기의 기초도면에 의거하여 각 Anchor Bolt에 대한 중심선, 수준선, 보조선을 Transit 및 수준기로 측정하여 먹줄로 표기하고 피아노선을 띄운다.

6.2.2 건식 Anchor Bolt의 설치

(1) 건식 Anchor는 Concrete작업을 완료한 후 아래와 같이 설치한다.

- Concrete의 양생이 7일 이상 경과되어 기초 Concrete가 Anchor를 설치하기 위한 충분한 강도를 가지고 있는지 확인한다.

- 기기를 가설하거나 기타방법으로 Anchor Bolt를 설치할 Hole위치를 정확히 표기하고 Center Marking을 한다.

- Anchor Bolt 제조회사의 지침서를 참조하여 해당 Anchoring을 위한 천공깊이 및 직경을 결정한다.

- Anchor 구멍은 카바이드 팁 드릴 빗트를 함마드릴에 끼워 정확한 구멍직경과 깊이만큼 뚫는다. 규정된 천공직경 및 깊이가 다를 경우 Anchor 종류에 따라 Anchor의 지지력(인발력)에 중대한 영향을 미친다.

- 천공작업이 완료된 후 Anchor 구멍내의 가루를 적절한 기구를 이용하여 깨끗이 청소하여야 한다.

- Anchor 설치는 구멍직경, 깊이 및 구멍내 청결상태를 확인한 후 제조회사의 지침서에 따라 수행하여야 한다.

- Anchor는 구멍속으로 완전히 넣은 상태에서 확장시켜야 하며, 접착Anchor는 경화될 때까지 기다린 다음 Nut를 조으거나 하중을 걸어야한다.

6.2.3 습식 Anchor의 설치

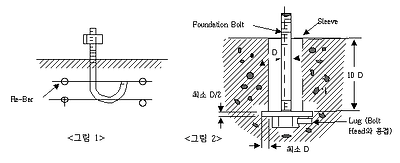

(1) 습식 Anchoring에는 기초 철근에 직접 매는 방법과 Pipe Sleeve를 이용하는 방법이 있다.

(2) 콘크리트 타설 전에 Anchor Bolt의 위치를 고정시키는 Type인 경우에는 Anchor Bolts의 위치가 움직이지 않도록 Anchor Bolts를 기초 철근에 용접 또는 기타 방법으로 고정시켜야 한다.

(3) Pipe Sleeve를 사용하는 Type인 경우에는 Pipe Sleeve가 Foundation Bolt 직경의 2～4 배 되는 것을 사용하며 기초 콘크리트가 타설된 상태에서 Sleeve가 정위치에 단단히 고정되도록 하여야 한다. 그러나 Bolts는 Base Plate의 구멍에 맞출 수 있도록 움직일 수도 있다.

(4) Anchor Bolt와 Pipe Sleeve를 현장 조립 시에는Anchor Bolt가 Sleeve의 Center에 위치하도록 조립하여야 하며 Pipe Sleeve하부로 돌출 되는 Anchor Bolt의 Head는 Lug와 용접하여 고정시킨다.

(5) Anchor Bolt의 상부 돌출부위 및 Pipe Sleeve 내부는 거푸집 설치 및 콘크리트 타설 작업과정에서 나사부 등이 손상되거나 Sleeve 내부에 이물질이 혼입되는 것을 방지하기 위하여 보호하여야 한다.

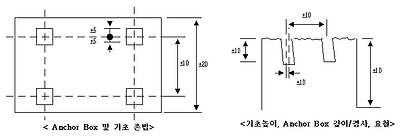

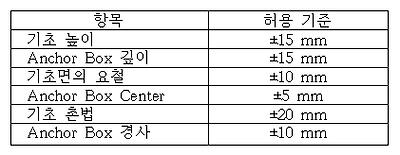

(6) Anchor Box을 만들어 Anchor Bolt를 설치하는 경우에는 콘크리트 타설 전에 스티로폴 등을 이용하여 아래와 같은 허용기준 내에서 Anchor Box를 만들어야 한다.

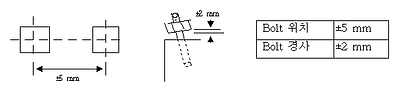

(7) Anchor Bolt의 설치는 도면 등 다른 곳에 명시되어 있지 않는 한 아래기준에 따른다.

(8) Nut를 체결하였을 때 Foundation Bolt산의 돌출부는 3～4산 정도 되도록 조정한다.

(9) Anchor Bolt 설치과정에서 Re-Bar와 간섭이 발생되는 경우에는 Anchor Sleeve등을 조정하여 설치하여야 하며, Re-Bar를 변형 또는 손상시켜야 되는 경우에는 반드시 감독자 및 설계자의 처리방안에 따라 처리하여야 한다.

6.3 검사

(1) Anchor Bolts의 설치상태는 도면, 해당 기기 제조회사의 설치 지침서 및 본 절차서의 요건에 따라 설치되었는지 검사되어야 하며, 요구되는 경우 그 결과는 해당 기기의 검사 Check Sheet에 기록한다.

(2) 검사과정에서 부적합 사항이 발견되는 경우 부적합 사항 관리 절차에 따라 설계자 및 감독관의 처리방안에 따라 조치하여야 한다.

7. 첨부

해당 없음.
