| 부품용기에 자성체인 메디아(Media)와 가공 할 공작물(부품,제품)을 넣고 물과 연마액을(1:50~100 비율)을 넣은 다음 )운전합니다. | |
 | |
| 물과 연마액을 사용하지 않고 가공할 공작물(부품,제품)과 메디아(Media)만으로 작업을 합니다. | |
 | |
| 메디아가 더러워지면 연마효과가 매우 떨어지므로. 평소의 유지관리에도 불구하고 메디아가 매우 더러워졌을 때는 메디아를 부품용기에 넣고 묽은 염산액(0.1%`0.2%)을 물과 1:100의 비율로 넣은 다음 5~10분 운전시키면 깨끗이 됩니다. | |
 | |
| 유해물질에 관한 법률 및 규정에 안전한 연마액을 사용함으로 폐수처리 장치가 필요 없습니다, 만약 부품에서 나오는 이물질 또는 부품자체 성분에 의해 규정에 위반되는 페수가 나오면, 별도의 페수처리장치를 사용하여 주십시오. | |
 |
 |
 | |

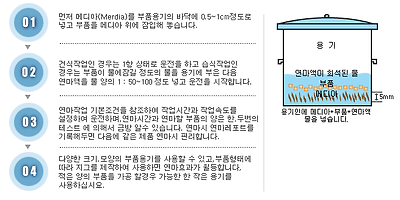

| - 준비물은 부품용기(Parts container),메디아(Media),공작물(Parts),바구니(Basket),연마액(liquid) 등을 미리준비 합니다 - 먼저 부품용기 속에 메디아, 공작물, 연마액, 물을 넣고 자기연마기의 연마조 상부에 안착하여 운전합니다. - 가공시간 이 종료되면 새로운 빈 용기에 바구니를 넣고 다시 연마조에 넣어 공작물과 메디아를 분리시켜 - 종료한 다음 세척 과 건조를 시키는 작업방법으로 안전하고 간단한 작업입니다. | |
|
|
|
|
|
|
 |
 |
| 02 _ 일반작업 연마System 표준조건 |
| 항 목 | 모든 Model 적용조건 | 조건 변경 | 주 의 사 항 |
| Media(Kg)량 (메디아) 량 |
￠0.1~1.2(0.5Kg~10Kg) | 조건 변경시 | 1,재질 및 가공법에 의해 메디아 선정. 2,메디아의 뭉침이 없을것(용기바닥에0.5cm~1cm정도) |
| 작업 시간 (M) | 5~60분(정.역:회수-N설정) | 조건 변경시 | 초기 Burr량, 부품의 요구목적, 상태에 따라 조정. |
| 운전 속도 (r.p.m) |
200~1,500 or 300~1800 | 조건 변경시 | 1,메디아가 회전하면서 와류현상이 시작될 때까지 조절. 2,제품과 메디아가 고르게 회전해야 한다. 3,제품의 크기 및 부품잠입량에 맞게 설정. |
| 물( ℓ) | 물과 연마액 혼합비율 물 : 연마액 = 50~100 : 1 |
매 회 | 1,메디아와 부품의 높이가 같게 한다. 2,비율이 맞지 않을경우 원심력에 의해 바깥으로 몰림. |
| 연마액 (cc) | 매 회 | 1,완성품은 물로 세척한다, 메디아의 청결유지. 2,재질에 맞지 않을 경우 기름막이 형성됨. |
|
| 부품 잠입량 | 부품용기 바닥에 1~2겹 깔릴 정도 | 부품은 연마전에 기름 및 이물질을 깨끗이 제거할 것. | |
| 1) 2) |
표면조도를 중요로 하는 부품은 연마된 메디아를 사용하거나 메디아의 직경(Φ)x길이(ℓ)를 가늘고 짧게 선정 하여 운전속도를 낮추고 작업시간을 길게선택합니다.. 부품과 메디아가 깨끗하지 않으면(기름때 및 이물질) 연마효과가 떨어지으로 메디아를 청결하게 해주십시오. * 메디아(Media) 사용후 관리요령 참조. |
| 03 _ 부품(제품)의 재질별 연마System 설정기준 |
| 가 공 방 법 | 부 품 재 질 | 메디아(Φ) | 운전속도(r.p.m) | 기공시간(min) |
| 절삭 가공부품 절단(레이져.EDM) 프레스 가공부품 | 알루미늄, 티타늄 |
0.3~0.7 |
600~1,200 |
3~10 |
| 동, 황동,베릴륨 동 |
0.3~0.5 |
600~1,300 |
3~10 |
|
| 스테인레스 스틸 |
0.3~1.2 |
700~1,300 |
6~10 |
|
| 고 탄소강철 (경철금속) |
0.5~1.2 |
900~1,500 |
3~15 |
|
| 다이캐스팅 가공부품 | 알류미늄 |
0.3~1.0 |
600~1,400 |
2~5 |
| 아연, 니켈?크롬강 |
0.4~1.0 |
600~1,400 |
2~8 |
|
| 티타늄, 마그네슘 |
0.3~0.7 |
600~1,300 |
2~4 |
|
| 용융,소결,단조,사출 | 경질재질,금,은,귀금속 |
0.3~1.0 |
900~1,200 |
5~10 |
| 1) 2) 3) |
부품끼리 서로 부딪쳐 외관에 흠집이 날 우려가 있으면, 회전속도를 낮추고, 운전시간을 증가시킨다. 버어 제거 부위가 메디아 직경보다 더 작을 경우는 더 작은 직경의 메디아를 선정하고 운전시간을 증가시킨다. 메디아의 투입량은 용기밑바닥에 0.5cm - 1cm 정도로 깔고, 메디아직경이 클수록 연마능력이 강해진다 |
| 04 _ 연마후 치수변화와 형상변형이 전혀없고 표면조도가 향상되니다. |
| 1) 2) 3) 4) 5) |
탄소강철 : 0.5㎛이하 알루미늄, 아연등의 다이캐스팅 부품 : 0.5~3㎛ 황동, 스테인레스티타늄 부품 : 0.5~2㎛ 황동, 스테인레스,일반금속 부품들에 적절한 연마액을 사용하면 광택이 매우 향상됨. 연마후 치수와 형상변형이 없고 연마후 녹 이나 얼룩반점등이 생기지 않는 장점이 있습니다. |
