자!!! 판넬 공부를 시작하기전에 간단하게 자동제어 도면보는 법 부터 설명해 드리고자 합니다.
그동안 지루한 글만 써넣었더니 혹시나 힘들어 하지 않을까 해서요 ^^
일단 기본기호부터 설명해 드리면
AO:아날로그 출력=> 밸브를 0% 닫아라~, 밸브를 50% 열어라~ 밸브를 100% 개방해라~ 제어콘트롤러에서 이런 명령을 줄때
DO:디지털 출력=> 움직여라 멈춰라 On/Off 등... 기동/정지 이런 명령을 내리고 싶을 때
AI:아날로그 입력=>온도감시, 압력감시, 습도감시, 현재수위? 이런 값을 알고 싶을 때
DI:켜진거야? 꺼진거야? 팬은 돌고있나? 물넘쳤다고 그러네? 고수위 경보 물이 없네? 저수위 경보 이런거 알고 싶을때
이게 핵심기호입니다.
나머지 T/i 온도감지부, V/C 밸브제어, TP 온도계, INV 인버터장비, ST 동작상태, AL 이상경보, S/S 기동정지...
나머지 기호는 핵심기호를 부연설명하는 기호입니다.
회사마다 기호는 약간씩다르고 그리는법도 약간씩 다르나 이걸 대략이해하시면 큰 문제를 없을 겁니다.
여기서 설명드리고 싶은것은 도면에 대한 설명은 아닙니다. 즉 설비를 자동제어 기준으로 어떻게 한개씩 구별해서 볼것인가?
이점에 대해서 설명드리고 싶은거지요. 자동제어 도면이 있는 건물들은 자동제어 도면을 펼쳐보시고 함 보시고 바랍니다.
첫장에 보시면 아마 기호설명이 잘나와 있을 겁니다.
핵심!!!
각 장비를 어떻게 제어할 것인가? 이것을 도면은 장비별로 구별해서 그려넣었습니다.

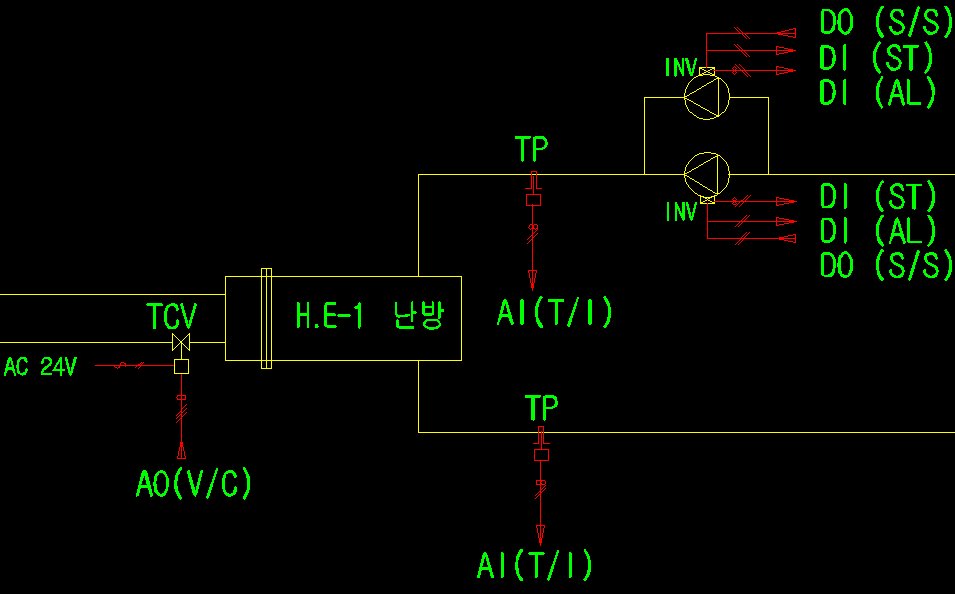

도면을 보시면 밸브액츄에이터 + 인버터 펌프 + 공급온도2대 + 환수온도 이렇게 되어 있지요
이것만 보시면 됩니다. 그럼 나머지는? 핵심기호가 없지요? 보세요 열교한기에는 핵심기호가 없잖아요!!!
즉 자동제어하고는 상관없다 이거지요 나중에 도면 보시고 해당장비에 핵심기호가 없으면 콘트롤러와 상관없다고 보시면
됩니다. 그린까 나중에 어뚱한 곳에다가 싸우면서 힘빼지마시고요...
정리하면 펌프 + 밸브 + 열교환기는 설비부분이니까 상황에 맞춰서 교체하시면 되고요
나머지 밸브엑츄에이터 + 인버터 + 온도센서 이런 부분은 한 업체로 통일하시는 것이 좋습니다.
가능하면 그렇다는 이야기죠... 이왕이면 도면에 나와 있는 파트를 한업체에게 몰아주시는 것이 좋기는 하지만...
이모든 것을 가지고 있는 설비회사는 없습니다. 그러니까 최대한 하도를 막는게 방법이겠지요. 하도가 없을 수는 없지만
꼭 대장회사 잘 선택하셔서 그 회사와 열심히 싸우시기 바랍니다. 설비는 타회사... 콘트롤러는 타회사... 이렇게 계약관계상
대등한 회사가 많을 수록 아시죠? 니네가 잘못이네 니네가 잘못이네... ㅠ.ㅠ 참 귀찮고 힘들고... A/S 거의 잘 안되고...
마지막으로 대장회사 잘 선택하셨으면... 이런 경우 있습니다. 계약한 회사에 어떤 문제가 있는 경우에 A/S 신청을 합니다.
그럼 담당자가 그건 제가 잘 몰라서 그러니... 콘트롤러 회사에 한번 문의를... 그럼 일언지하에 거절하세요.
여러분이 A라는 회사와 계약을 했다면 오직 A사하고만 말하시면 됩니다. B사는 A사하고 계약한거지 여러분하고 계약한것이
아닙니다. 이런식에 응대는 귀찮은 문제에서 자기는 빠지겠다 이런심리지요... 암튼 A/S시간 내에는 꼭 한놈만 열심히...
아시죠 ^^ 그래도 가능하면 원만하게 지내시고요... 싸우지 않는게 제일 좋습니다.
