진작에 회신드려야 하는데, 바쁜 일정에 미루다가 이제야 엄두를 내어 봅니다.

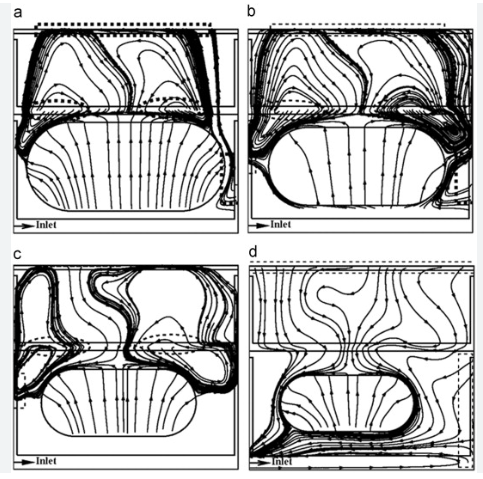

캐나다 Sudarsan 등(2012)의 연구논문에 나오는 그림인데, 논문을 확보하지 못했습니다. 이미지 사이트에서 캡쳐한 그림에 제 나름대로 유추한 설명입니다. 그림에 저작권이 있으니 복사 유포를 삼가시기를 바랍니다.
* R. Sudarsan, C. Thompson, P. G. Kevan, H. J. Eberl, Flow currents and ventilation in Langstroth beehives due to brood thermoregulation efforts of honeybees, Journal of Theoretical Biology, Volume 295, 2012, Pages 168-193.
벌통 내 꿀벌의 대사열과 산란육아 온도에 의한 공기 밀도 차가 발생하여 기본적인 자연 대류 현상이 발생하고, 이에 추가하여 일벌들의 환풍 작업에 의한 혼합 대류가 발생합니다.
따라서 중앙의 산란권에서 상부 저밀권(덧통)으로 상승 공기 흐름이 생기고 유입된 차가운 공기와 벽면의 냉각 공기는 외곽 쪽에서 하강합니다. a, b, c, d 같은 유형이 있으며, 왼쪽 아랫부분(inlet 화살표)는 벌 출입구(소문)입니다.
