[나의 자작기]화살소리님 화살작업대 커팅기능 추가작업

[어재영(붕어)]

화살소리님의 의뢰로 예전에 만들어 드렸던 화살작업대에 화살커팅기능을 추가하였습니다.

작업 내용은 간단하게

이전에 화살회전대(직진도 검사 및 cresting, 길이측정)에 커팅용 소형그라인더를 추가하는 일이었습니다.

왜 굳이 커터를 별도로 만들지 않고 화살작업대에 추가하였는가 하면,

화살자체를 회전시키면서 그라인딩을 하면 좀더 정밀하게 커팅을 할 수 있기 때문입니다.

화살작업대는 예전에도 몇 번 올린적이 있기 때문에 몇장의 사진으로 제작기를 대신합니다.

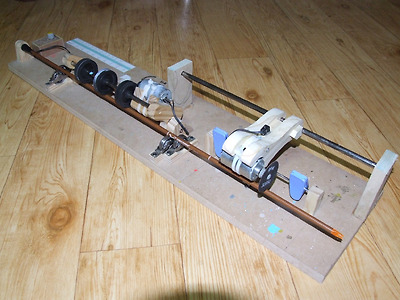

 제가 사용중인 작업대의 2호인데 제껀 100% 직접 제작하였고, 기능만 하면 된다는 식으로 덕지 덕지 만들어놔서 아래것보다 여러 면에서 떨어집니다.

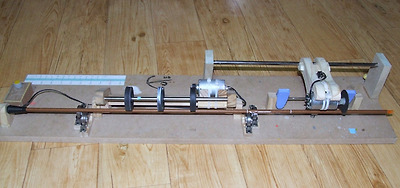

1호를 약간 보완하고, 목재커팅과 조립을 목공방에서 했기 때문에 외관상, 기능상 이놈이 나을거라고 생각은 되는데 화살커팅은 테스트를 해보지 않아서 실재 잘 잘릴지는 잘 모릅니다만 그라인더가 돌아가긴 하니 잘리긴 하겠지요....^^

1호기는 아주 잘 잘립니다.

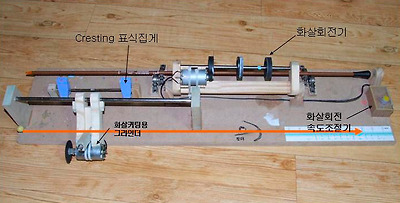

자세히 보시면 커터 의 모터 아래쪽에 스프링이 쬐끔 보이는데 저것이 그라인더를 떠 받치고 있어서 아래 사진상에도 그라인더가 샤프트에서 5mm정도 떠 있습니다.  전원을 넣고, 그라인더와 샤프트가 각각 회전하고 있는 상태에서 그라인더를 손가락으로 살짝 눌러주면 샤프트가 커팅이 됩니다.  최대한 눌러도 샤프트의 회전 중심까진 그라인더가 도달하지 않도록 만들었기 때문에 샤프트가 비스듬하거나 고르지 않게 커팅될 위험은 전혀 없습니다.  이점이 이 커팅기의 핵심인데 이로 인해 샤프트가 깔끔하고 정밀하게 잘립니다.

위치 고정이 아직 완벽하게 만들지 않았는데 크레스팅할때 표식을 집는 집게가 마침 2개 있는데 고정 축에서 상당히 뻑뻑하게 움직입니다. 요 두놈으로 커터의 암을 잡아 놓으면 양쪽으로 움직이지 않더군요.  그래서 굳이 위치고정장치를 만들지 않았는데, 하나 만들어 달까 아직 고민중입니다.  없어도 지장은 없으니....
