안녕하세요~ 운영자 쫑이입니다^^

자~ 이제부터 손쉽게 할수 있는 다이들 상세사진 찍어서 올려드리도록 노력해보겠습니다^^

첫번째로 비상등 스위치를 달아보아요~

준비물 : 비상등 스위치 , 전기테이프 , 가위 , 실리콘(글루건) , 사제윙카릴레이(세도)

             십자드라이버 , 5m육각렌치 , 케이블타이

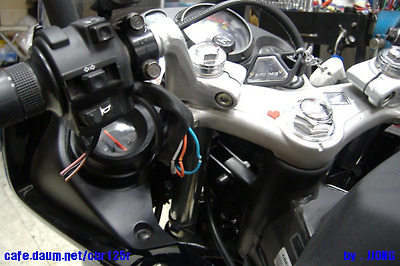

사진에서 보시는거와 같이 좌측 스위치쪽 배선 한쪽을 살짝 찢어서 보시면

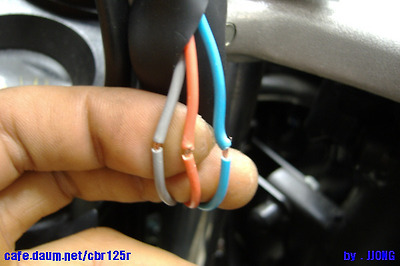

위에 사진에 나온 배선(회색 , 주황색 , 하늘색)을 빼서 피복을 살짝 볏겨 냅니다.

좌측부터 회색(윙카릴레이에서 +가 나오는 선) , 주황색(좌측윙카+선) , 하늘색(우측윙카+선)

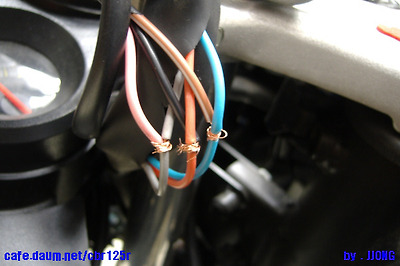

위에 사진처럼 피복을 살짝 벗겨줍니다.

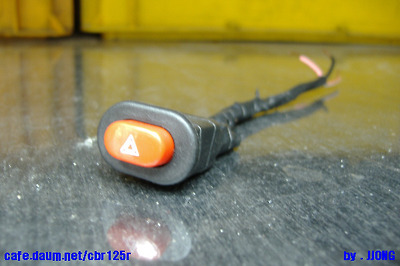

준비물에 있던 비상등 스위치 입니다.

이런식으로 배선 한개당 하나씩 연결을 해줍니다.

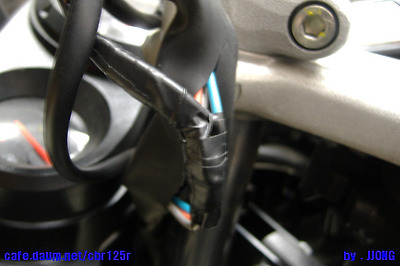

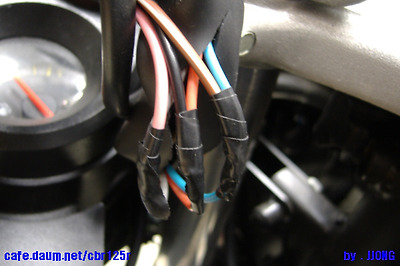

개별적으로 전기테이프로 감아주시고요...

혹시나 합선이 날수도 있으니 꼭 개별적으로 감아주시는게 좋습니다.

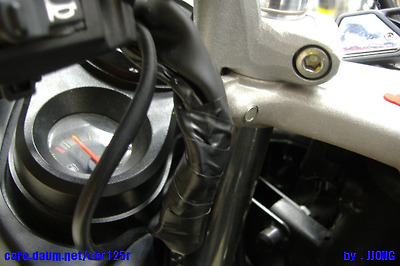

전기테이프로 전체적으로 한번 감아주시구요..

원래 배선들을 배선집으로 넣은후 전체를 전기테이프로 마갑을 해줍니다.

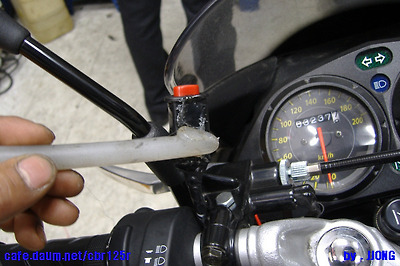

준비했던 실리콘(글루건)을 녹여서 스위치에 발라줍니다.

실리콘건(글루건건)이 없으면 라이터등으로 살짝 녹여서 발라주셔도 됩니다.

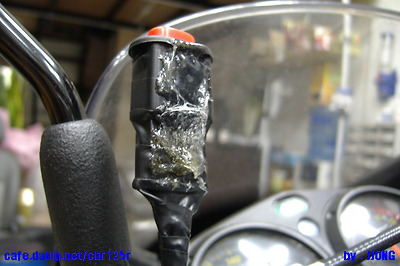

이런식으로 골고루 발라서 붙이여야 합니다.

실리콘(글루건)을 바른후 최대한 빨리 붙여야 잘 붙습니다.

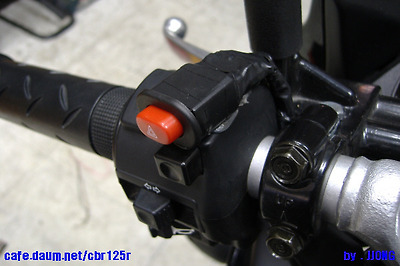

자 이렇게 마무리 하시구요...

다음은 윙카 릴레이 교환을 해야 합니다.

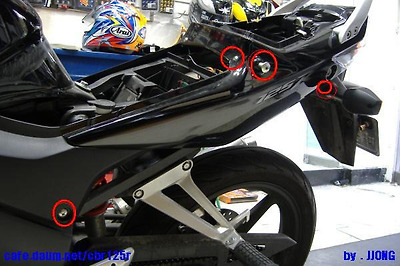

사진에 보시면 빨강색으로 동그란 원 표시 해놓은 곳이 있습니다 볼트 4개를 푸르시면 리어카울을

살짝 벌려서 윙카 릴레이를 보실수 있습니다.( 십자드라이버 , 육각5m렌치 )

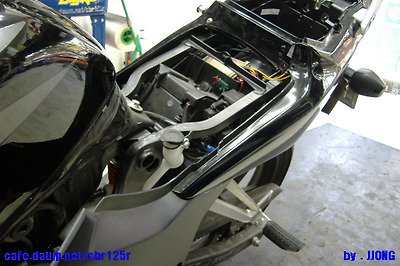

이렇게 살짝만 벌리셔도 보실수 있습니다.(주의: 너무 마니 벌리시면 리어카울 파손이 될수 있습니다.)

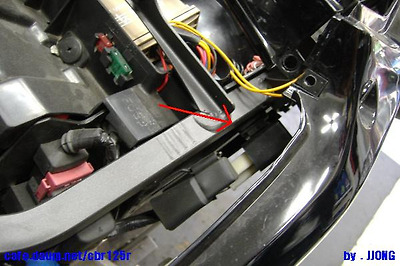

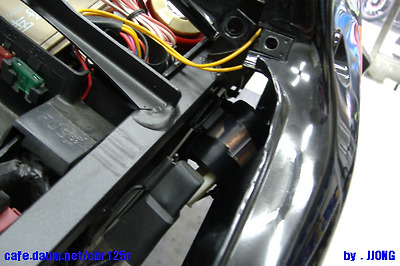

화살표로 표시해 놓은것이 윙카 릴레이입니다.

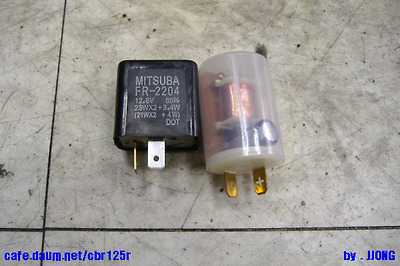

좌측이 순정릴레이 우측이 세도에서 나온 윙카 릴레이 입니다.

이렇게 교환후 원래 위치에 타이등..을 이용해서 잘 고정시켜주세요~

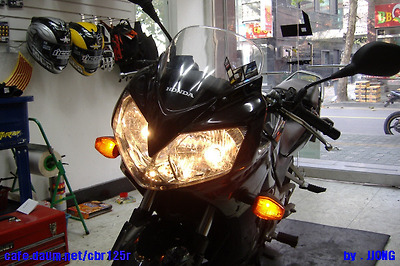

자~ 이제 윙카를 켜보겠습니다~^^

참 쉬운건데 제가 글쓰는 재주가 없어서 알아보시기 어려우실수도 있으실껍니다.

제가 올린 자료는 어디까지나 참고만 하셔서 즐거운 다이 해 보세요~*^^*

다음 다이는 음...???  추천?  받겠습니다 *^^*

그럼 언제나 안전운전 하세요~ *^^*
