토르크렌치 가이드 제 3 장 토르크렌치 (토크렌치TorqueWrench) 의 단위 표시와 토크의 범위 Torque Wrench guide Chapter 3

토르크렌치 (토크렌치TorqueWrench) 가이드 제 3 장 에서 는 토르크렌치 (토크렌치TorqueWrench)에 사용되는 단위 표기와 토르크(토크Torque)의 범위에 대해 설명하겠습니다.

우선 토르크(토크Torque) 값을 표시하기 위한 기본 단위 부터 시작 하겠습니다
최근에는 토르크(토크Torque)라고 하면 N · m (뉴턴 미터)가 기본 단위로 사용 되는 것으로 되었습니다.

그러나 이전 부터 토르크렌치 (토크렌치TorqueWrench)를 사용하고 있는 분은 kgf · m (중량 킬로그램 미터)에 익숙해져 있는 분들도 많이 있을 것 입니다.

먼저 단위 환산을 하면, 1kgf · m = 9.80665N · m 라는 공식이 됩니다만, kg 당 10 N · m (뉴턴 미터) 로 계산 하여도 별 차이가 없는 수치가 되므로 자동차 나 오토바이 정비에 사용하는 정도라면 별 문제없는 범위의 오차 라고 할수 있습니다.

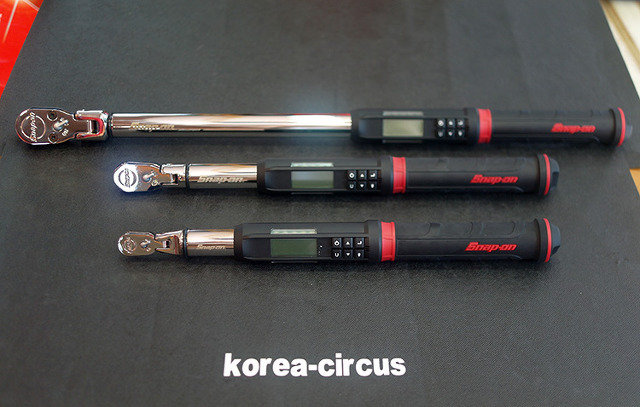

아래 사진과 같이 N · m 와 kgf · m 나 Ibf · ft 등의 표기를 병행하는 제품들도 있지만 나라에 따라 이런 병형표기를 금지 하는 경우도 있습니다 .

그러나, "kgf · m '이나'ibf · ft"(무게 lb-ft 1ibf · ft = 1.35582N · m) 등의 단위는 항공사등과 일부 국가의 제품 정비에 사용되고 있으나 이웃나라 일본의 경우 현재 법률에 의해  일본 국내에서 판매되는 토르크렌치 (토크렌치TorqueWrench) 측정 단위는 「N · m '만을 판매하도록 정하고 있습니다.

일본은 이것 은 계측법 이라는 일본의 법률로 계량 단위를 제정하고, 거래 및 증명에 사용되는 계량기의 정밀도 (정확도)를 유지하기 위해 다양한 조건이 정해져 있습니다.


특히 1999 년 이후 계량 단위 국제 단위계 (SI)에서도 전면 이행 의무를 'N · m'뿐 만이 아니라 다양한 단위 표기가 변경 되었습니다.

계량법에 따라 측정 단위가 바뀐 가까운 예 로는 자동차의 엔진 출력 단위가 "PS"(마력)에서 "kW"(kw)되거나, 날씨에 에보하는  기압의 단위가 'mb "(밀리바)에서"hPa "(헥토 파스칼)로 된 것 등을 들 수 있습니다.

공구의 세계 에서도 토르크렌치 (토크렌치TorqueWrench)  이외 에서는 버니어캘리퍼 와 눈금자의 표기에서 인치법 등을 사용을 규제하여  미터법 단위에 권장 하는것 처럼 되어갑니다.

이웃 나라 일본의 경우 다만, 철저하게 금지를 하지 않은 경우도 있지만, 기본적으로는 일본 국내에서는 이에 따라 제조 · 유통 · 판매를 하는 것 처럼 되어 있습니다.

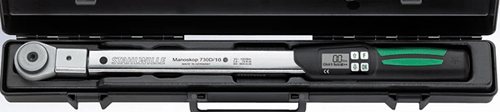

N · m, kgf · m 의 표시 전환이 가능하기 때문에 판매 사용가기 쉬운 스타빌레 와 스냅온 디지털 토르크렌치 (토크렌치TorqueWrench)

그렇다면 실제 토르크(토크Torque)의 범위를 알아 보도록 하겠습니다.

프리셋 형 토르크렌치 (토크렌치TorqueWrench)도 제조사에 따라 다양한 크기의 제품이 있습니다.
자동차 정비와 바이크 정비에 사용되는 범위 설정은  보통 5 ~ 25Nm , 20 ~ 100Nm , 40 ~ 200Nm의 범위에 가까운 3 종류를 기본 크기로 라인업 하고 있는 것이 일반적 입니다.

아무튼 다양한 범위 설정이 존재하는 토르크렌치 (토크렌치TorqueWrench)에 대해 어떤 사이즈를 선택 하느냐는 매우 중요합니다.

자동차 나 바이크 , 제트스키 , 스노우모빌 정비 포함한 대부분의 분야 에서는 각 볼트 나사에 적정한 조임 토르크(토크Torque)를 설정하고 있습니다.

어떤 부분의 정비 작업을 수행 하느냐에 따라 사용하는 토르크렌치 (토크렌치TorqueWrench)는 달라집니다.  때문에, 작업자는  어느 범위까지 작업을 수행하고 있는지 정확하게 알고 있어야 합니다.

예를 들어, 위의 3 종류 제품의 범위로 볼 때 일반적인  자동차의 엔진이라면 5 ~ 25Nm , 20 ~ 100Nm의 2 개를 가지고 있으면 대체로 대응할 수 있습니다.

또한 차량의 하체 정비 방향으로 사용하는 경우는 40 ~ 200Nm의 토르크렌치 (토크렌치TorqueWrench)가 적용됩니다.

물론 차종 과 정비 위치에 따라 달라집니다만 , 이 때문에 3가지 범위의 토르크렌치 (토크렌치TorqueWrench)가 있으면 일반 승용차 클래스 의 정비는  대부분 완료 될것입니다.

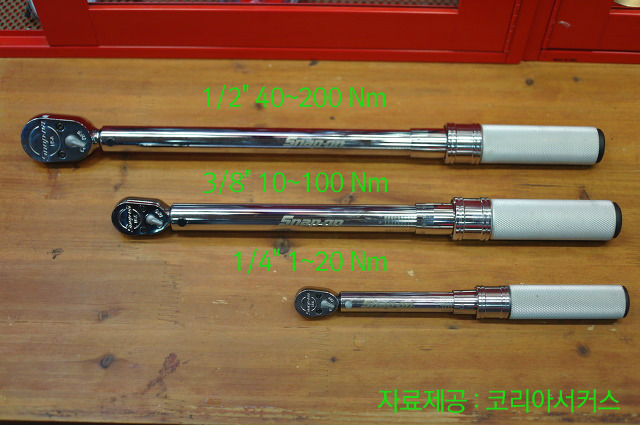

코리아서커스에서 판매중인  토르크렌치 (토크렌치TorqueWrench) 제품중 가장 인기있는 스넵온 (스냅온Snap-on)의 전통적인 3종류 범위 제품 (1 ~ 25, 10 ~ 100, 40 ~ 200Nm)

무엇 보다 금전적인 면에서 3 종위 의 제품을 구입하기 힘든 경우도 있으며, 본인이 정비 할 범위가 한정되어 있는 경우라면 1 ~ 2 개의 제품으로 진행하는 경우도 있습니다 .

예를 들어, 5 ~ 25Nm , 20 ~ 100Nm의 2 개의 토르크렌치 (토크렌치TorqueWrench)를 가지고 있었다면 10 ~ 50Nm의 토르크렌치 (토크렌치TorqueWrench)  토르크(토크Torque) 범위가 완전히 포함되어  있기 때문에  불필요 하게 되어 버립니다.
그러나 필요로 하는 작업이 10 ~ 50Nm에서 대부분을 차지 한다면   작은 범위의 제품이 좋다고 생각합니다.

일반적으로 토르크렌치는 제작사에서 부터 범위가 설정되어 있습니다만 작업자의 성향에 따라 범위내의 상하 10%를 사용하지 않는 메케닉이 많이 있습니다.

이것 은 코리아서커스도 같은 경우에 해당됩니다.

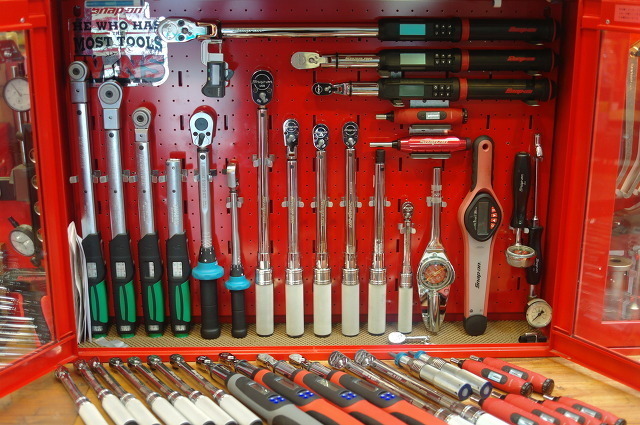

코리아서커스의 사용하는 다수의 제품중 사용범위가   10 ~ 50Nm 과  20 ~ 100Nm의 토르크렌치 (토크렌치TorqueWrench) 를 준비하여 사용하고 있습니다.

제가 하는 작업중에 조임 토르크(토크Torque)가 30Nm 일 경우, 저는  가능한  10 ~ 50Nm의 제품을 사용홥니다.

각 제품의 사용 범위에서 상하 10%를 제외한 다음 가능한 정밀한 기준으로 사용을 합니다.

만약 48Nm의 조임 토르크(토크Torque)가 지정 되어 있다면 10 ~ 50Nm 제품 보다는   20 ~ 100Nm 쪽이 사용자에게 유리하다는 것입니다.

이것은 코리아서커스의 경험과 일본의 각 메케닉 담당의 개인적인 의견이므로 꼭 이 기준을 따를 필요는 없습니다.

어디까지나 참고로 향후 다른 범위에서도 사용할 수 있는 경우 와 가능성을 생각하여 정비 작업 계획에 맞춰서 구입하는 것이 좋다는생각 합니다.

주의 사항으로는 프리셋 형 토르크렌치 (토크렌치TorqueWrench)의 사용 범위 어디서나 동일한 정밀도가 나오는 것은 아니다 라는 것입니다.

기본적으로 사용범위의 중간이 가장 정확도가 나오게 되어 있으며, 범위의  양쪽 끝에 갈수록 정확도가 나빠진다 라고 하는 것입니다.

예를 들어 승용차의 휠 너트의 조임 토르크(토크Torque)는 105 ~ 110Nm 전후가 일반적이지만, 40 ~ 200Nm의 토크 렌치이면 정확하게 그 부분이 중간되기 때문에, 가장 정밀도가 나오는 상태에서 휠 너트 조임에 사용 하는 것이  됩니다.

즉, 가장 사용 빈도가 높은 토르크(토크Torque) 값이 중간에 해당되는 토르크렌치 (토크렌치TorqueWrench)를 선택하는 일이 보다 정확한 작업을 하는데 있어서 중요한 포인트가 될 것입니다.

또, 토르크(토크Torque) 범위가 바뀌면 토르크렌치 (토크렌치TorqueWrench) 자체의 길이도 달라집니다.
높은 토르크(토크Torque) 에서의 작업은 긴 제품이 힘들지 않게 사용할수 있습니다.  그렇지만 낮은 저 토크 작업은 길이가 방해가 오버 토르크(토크Torque)를 만드는 경우가 쉬워집니다.
작업 토르크(토크Torque)에 적당한 길이의 토르크렌치 (토크렌치TorqueWrench) 를 선택하는 의미에서도 사용 빈도가 높은 토르크(토크Torque) 값이 중간에 해당되는  토르크렌치 (토크렌치TorqueWrench)를 선택하는 것이 좋다고 생각합니다.

토르크렌치 (토크렌치TorqueWrench)를 선택하는데 있어서 다양한 요소가 있지만, 안전 과 안심,정확도를 위해 사용하는 공구, 측정 기기이므로 BEST 상태에서 사용할수 있는 제품을 선택하고 구입하는 것이  좋다고 생각합니다.
