안녕하세요. 진진 입니다. 저번 시간에 보 머리 만드는 것을 한번 해 봤죠. 오늘은 숭어턱이 있는 보 전체 모델링을 해보도록 하겠습니다. 사실 이번건 좀 어려워여.. 한옥의 구조에 대해서도 좀 아셔야 하구요, 그래서 한옥목구조를 직접 만들어보지 않으신 분들은 어려울 수도 있답니다. 하지만, 차근차근.. 하다 보면 어느덧 와 있는거 아시죠^^
같이 한번 해 보아요.

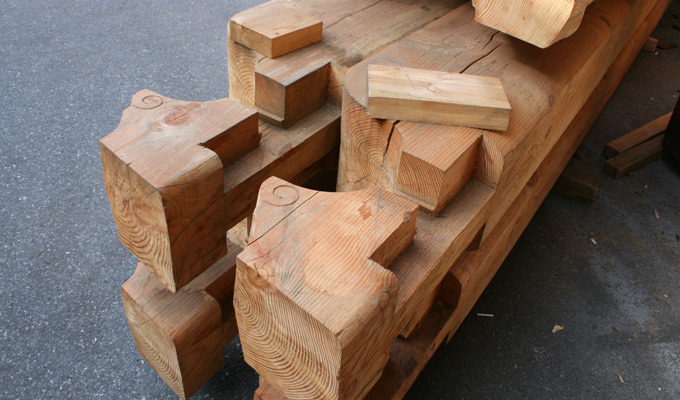

사진은 기계를 이용하여 만든 실제 보 입니다. 이렇게 복잡한구조도 이제는 전부 기계화 되었답니다.
일단 다시 한번 이 포스트 http://cafe.daum.net/bimhanok/82iF/3 를 참조 하시어 보의 모양이라든지 어디에 쓰이는가? 정도는 머리에 정의해 놓고 시작 하셔야 합니다. 그리고 실제 보를 제작하는 포스트를 참조 해보시면 도움이 많이 되실 거에요.. 약간 형식은 틀리지만... 전체적인 뼈다구는 같답니다. ^^ 다음 링크들은 제가 직접 보를 만드는 것을 촬영한 사진포스트 들입니다. http://cafe.daum.net/bimhanok/82iH/19 http://cafe.daum.net/bimhanok/82iH/20 http://cafe.daum.net/bimhanok/82iH/21
전 스케치업 강의를 하면서 솔직히 스트레스 많이 받아요 ㅠ.ㅠ 자나깨나 이걸 해야 하는데 저혼자 아는 것하고 누군가 알기 쉽게 이야기 하는 것하고는 많이 틀리잖아요.. 많이 알아서 가르치는 것이 아니라, 제가 모르기 때문에 여러분과 같이 할 수 있는 거 같습니다. 그러니 재미!! 재미있게 해보자구요 아무리 생각해도 스케치업은 우리를 도와주려고 만든거지 우리를 스트레스 받게 하려고 나온 도구는 아니잖아요^^

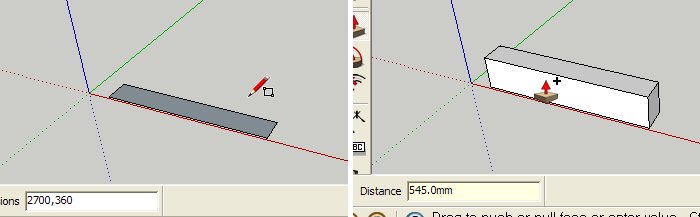

시작!! 1. 보의 재로로 쓸 나무 치목하기 보는 지붕의 하중을 그대로 받는 부재 입니다. 그래서 추녀와 함께 가장 큰 부재에 속하게 돼죠. 그래서 지금까지 한거 보다는 스케일이 커요^^ 우선 길이는 나중에 잘라내면 그만이니까 크게 신경쓰지 마시구요 제작할때 너무 길게 만들어 놓고 하면 거리적 거리기만 해요. 짧으면 늘려도 되니까요 ㅋㅋㅋ 스케치업 얼마나 좋아요.. 짧은 나무를 늘릴수도 있고.. 우선 보로 쓸 나무를 치목 하겠습니다. 사각형툴을 선택하고 2700,360 그리고 높이는 545 높이의 사각형을 그립니다.
자 이게 바로 보를 만들 나무를 치목 한거 입니다. 이제부터 바심질을 해 볼까요..
2. 도리와 장혀와 보가 만나는 씽을 그려라 가장 먼저할일은 보가 결구될 즉 장혀와 도리와 보가 3차원으로 크로스 되는데 그 크로스 되는 것의 중심점 바로 "씽"을 중심으로 작업이 이루어져야 합니다. 저위에 실제로 작업하는 사진포스트를 보셔도 그작업이 최우선 되는 것을 아실 수 있습니다. 보는 밑으로는 주두 양사이드로는 장혀와 도리와 결구 됩니다. 다음 그림을 통해 한번 확인해 보도록 하죠
자 위 그림을 보시면 주두 위에 장혀(뒷편에 있는 사각형기드란거)그리고 장혀 위에 바로 도리가 있는게 확인됩니다.
그러므로 보와, 장혀, 그리고 도리가 결구되는 중심점을 먼저 잡아 보도록 하겠습니다.

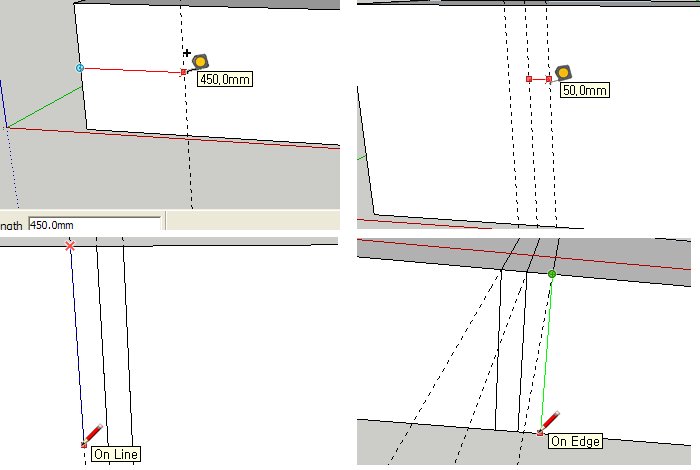

자 처음 목재의 왼쪽 끝에서부터 450떨어진 곳에 가이드 라인을 하나 그었습니다. 바로 이게 그 씽이 되겠습니다. 이 라인을 중심으로 모든 부재의 위치가 정해지니까요 아주 중요합니다. 그리고 나서 양사이드로 50씩 100의 폭으로(사실이건 수장폭이 됩닌다.)가이드 라인을 그은 후에 실제 라인을 빙글빙글 돌려주세요. 실체 먹을 놓을때 이렇게 빙글빙들 돌리면서 먹놓기가 정말로 어렵죠.. 하지만 스케치업은 저렇게 색깔 나오는것이 수직이니까요 잘 보시면서 하시면 딱 맞습니다. 한바퀴 돌렸는데 스타트와 엔드가 안만나면 다시 해야 겠죠^^
3. 도리가 지나갈 동그라미를 그려라. 이번 샘플에서 도리의 지름은 9치 즉 270으로 하겠습니다. 그럼 반지름이 135이겠지요 ^^ 그리고 장혀의 높이는 6치 즉 180입니다.
자 우선 장혀가 들어갈 높이를 가이드 라인으로 그려 주겠습니다.

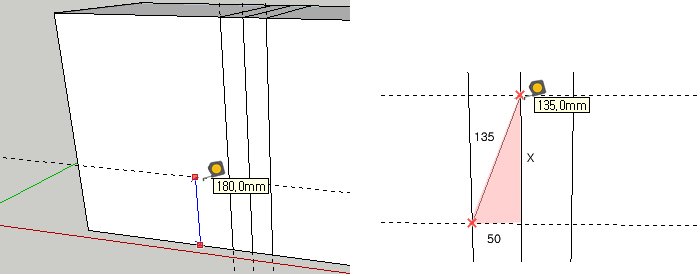

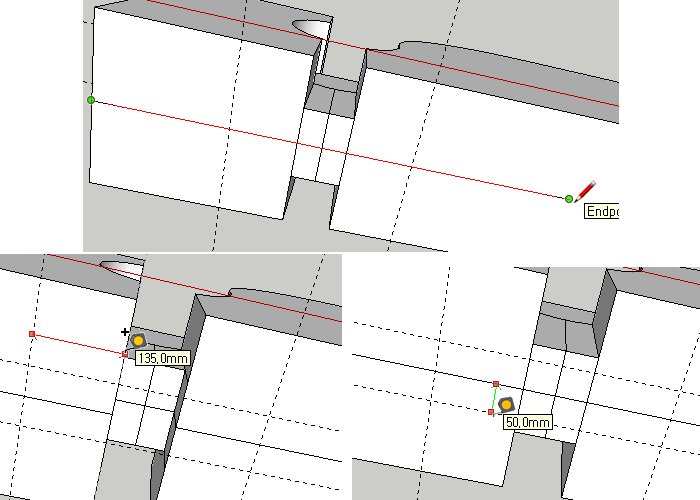

좌측 그림은 장혀가 낑겨질.. 높이의 가이드 라인을 그은 겁니다. 오른쪽 그림이 정말로 중요한대요.. 도리는 원입니다. 그리고 장혀 위에 그 도리가 올라가구요.. 그래서 장혀의 위는 원이 들어가게끔 약간 오목하게 파여져 있죠 그래서, 자 장혀라인 위에 정확하게 동그란 도리를 얹어야 하므로 오른쪽 그림에서 보는 것과 같이 장혀의 오른쪽끝선과 도리의 원호를 맞춰야 합니다 그러므로 장혀의 오른쪽 끝선에서부터 정확하게 도리의 반지름인 135만큼 되는 가운데 지점을 찾아야 하는데.. 이때 바로 피타고라스의 정의가 나옵니다. 이제 별게 다 나오죠 -.-;;
클릭하셔서 옛날기억을 더듬으시기 바랍니다 ㅋㅋㅋ 여튼 그리하여 50제곱 + 엑스제곱 = 135제곱 이라는 식이 성립이 됩니다. 그래서 엑스값은 제가 계산기 두들겨 본 결과 125.4 가 나옵니다. 그러므로 오른쪽 그림과 같이 가이드 라인을 125.4로 그려 주세요. 바로 센터라인과 그 가이드 라인이 만나는 점이 바로 도리의 중심점 입니다.

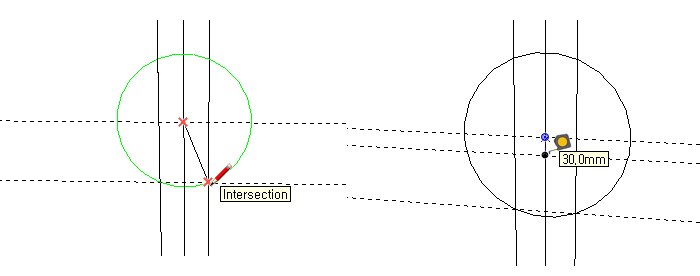

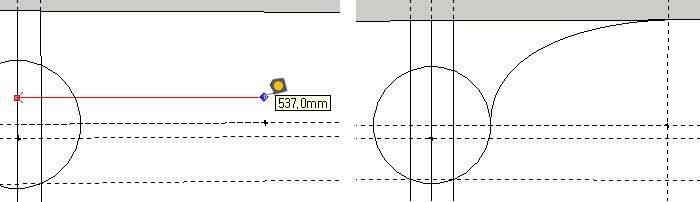

위 그림은 바로 그 중심점을 중심으로 반지름이 135인 원을 그린 경우 입니다. 바로 이게 도리이지요. 그리고 그 중심선에서 한치 즉 30미리를 내려서 숭어턱을 만들어 줄겁니다. 자 그리고 이번엔 중심에서 537떨어진 곳에 가이드 라인을 하나 그어 주세요. 그리고 그림과 같이 곡선으로 처리해 줍니다.
곡선등은 알아서 아크툴 등으로 저런식으로 그려 주세요... 곡선율에 너무 민감해 하지 않으셔도 됩니다.

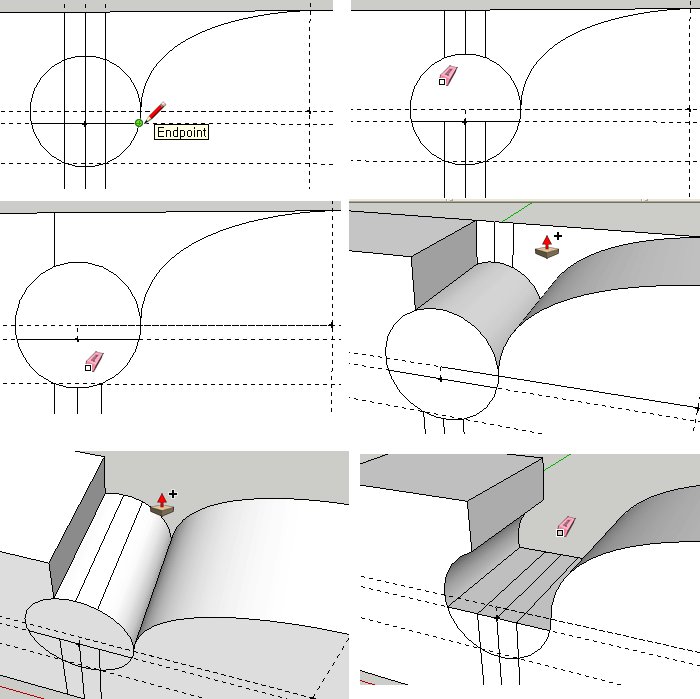

4. 도리 부분 파내기 자 이제 푸쉬툴고 지우개 툴을 이용하여 깍아내 보자구요. 깍아내기전 첫번째 그림과 같이 숭어턱으로 쓸 라인을 반드시 그려주세요.

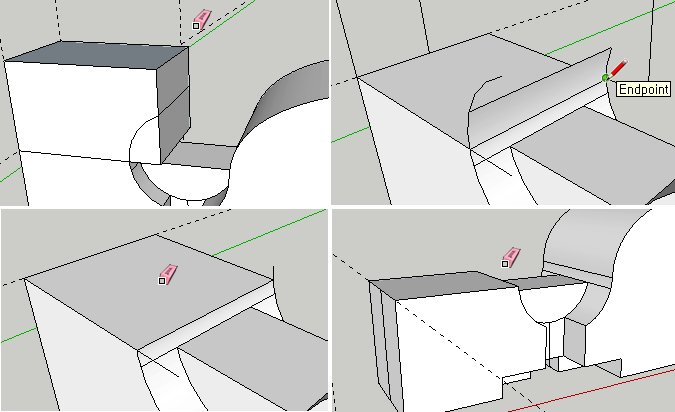

마지막 그림처럼 다 만드셨나요... 이제 그림 정도만 보셔도 대충 이해가 가실 꺼에요^^ 지금까지 해왔듯이 냅다 밀고, 안돼는 부분은 지우개 툴로 지워 가면서 만드시면 됩니다.

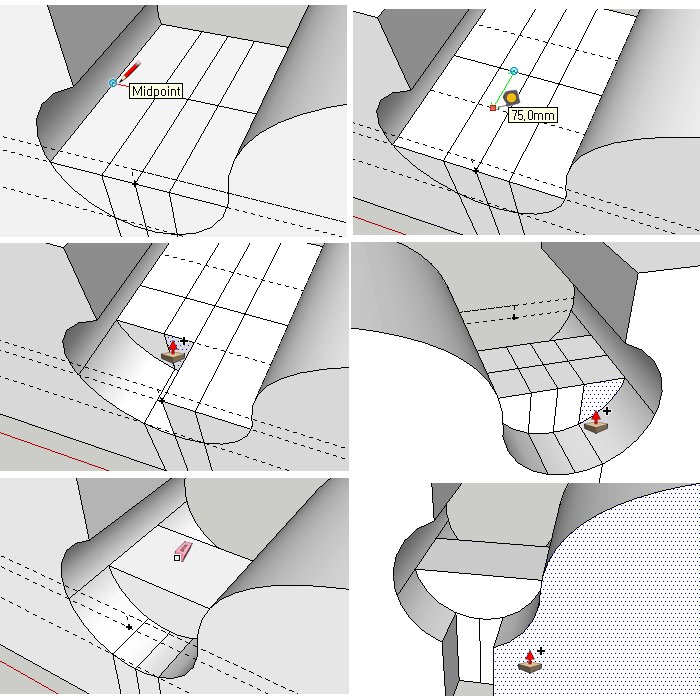

5. 숭어턱 만들기 이제 숭어턱을 만들어 보겠습니다. 너무 얇으며 하중을 못받기 때문에 여기서는 폭을 150으로 하도록 하겠습니다. 센터를 중심으로 선을 긋고 양사이드로 75씩 선을 또 그어 푸쉬툴로 밀어주면 됩니다. 참고로.. 이 샘플에서 장혀는 주먹장이 아니고 반턱으로 아래 물리게끔 디자인 되어 있습니다. 주먹장 하는 법이야 그동안 많이 해왔으니.. 각자 나름 응용해 보시면 어렵지 않게 하실 수 있을 거에요.
밑에 장혀가 들어가는 자리는 주먹장으로 하지 않고 바로 따 버렸습니다.
6. 주두 자리 따기및 반턱물림으로 들어갈 장혀 자리 만들기 기둥과 보를 잇어주는 역할을 하는 것이 주두 입니다. 일단 주두에 관해서는 다음에 알아보기로 하구요.. 여기서는 주두의 수치에 따라 정확하게 보를 깍아내는 것을 하도록 하겠습니다.
일단 지금까지 작업한걸 뒤집어 주세요. 주두는 보 밑에 들어가므로 밑에다가 그림과 같이 중심선을 하나 긋구요 가이드 라인을 그림과 같이 그려 주세요. 왼쪽아래 그림을 보면 가운데가 안으로 들어간게 보이죠.. 반턱장혀가 들어갈 자린데 그림 순서가 좀 바뀌었는데 다음에 바로 나옵니다. 이해해 주삼..ㅋ

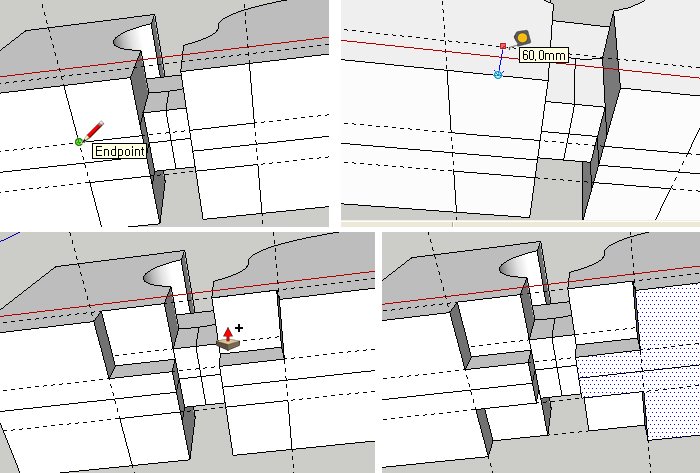

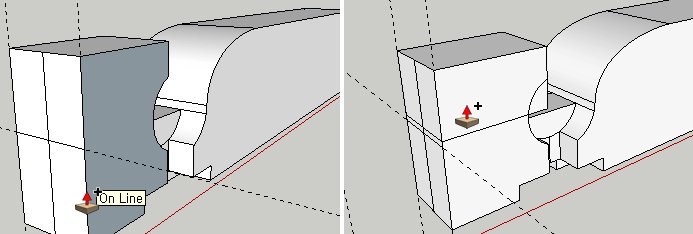

이그림이 바로 장혀가 반턱으로 걸릴 바로 그 부분 입니다. 안으로 2치 즉 60미리 들여 보냈어요.. 이 샘플에서 주두는 보밑으로 2치 즉 60센티 안으로 들어오게 되어 있습니다. 그러니 주두 모양으로 한후에 60센터 안쪽으로 파주면 되겠지요

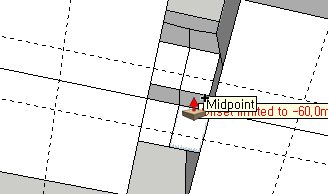

주두자리를 판 모습 입니다. 우선 가이드라인을 다 그어 준다음에 라인툴로 라인을 파낼 부분만 그어 줍니다. 역시 파내는 깊이는 60이구요 이역시 가이드 라인을 그은 후에 푸시 툴로 정확하게 밀어 주세요.
이렇게 하면 주두와.. 장혀가 들어갈 자리 끝~^^
7 보 머리 만들기 사실 보머리 만들기는 저번시간에 했었죠. 그래서 여기서는 보머리 사이즈를 변환하는 정도로 끝내도록 하겠습니다. 보머리 만들기 낼름 보러 가기 => http://cafe.daum.net/bimhanok/82i3/9
보 머리는 일단 보 몸통보다. 양사이드와 윗부분이 많이 작죠.. 여기서는 보 머리 높이는300, 그리고 폭은 270으로 하겠습니다.

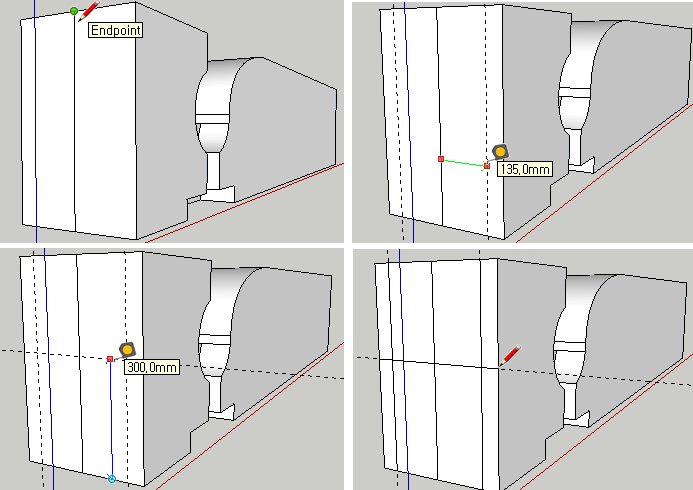

보 머리 부분에 위 그림과 같이 가이드 라인을 그어 주세요. 그런 후에 라인툴로 그려 줍니다.
이제 푸시 툴로 쪼그라뜨려 볼까염
어라 근데.. 양 옆 볼따구는 되는데 위에서 내릴려 하니까 안돼져.. 바로 중간에 곡선이 있어서 그래요.. 그래서 반드시 ctrl 키를 누르신 후에 내려 주세요.. 그럼 면이 복사가 되면서 나중에 지워주면 된답니다.
위 그림과 같이 지워주시면서 면이 빵구가 나면 라인으로 그어 보정해 줍니다.
그 다음 부터는 저번 포스트에 나와 있는 것과 같이 해주시면 돼여..
8 모서리에 베벨값 주기 이제 모서리를 둥구스름하게 처리해 보도록 하겠습니다.

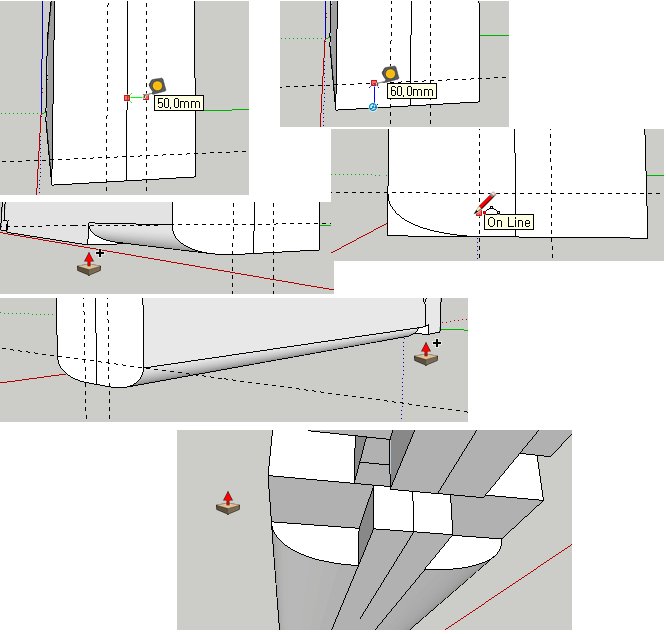

일단 제일 뒤 꽁무니로 가서 센터라인을 긋구요. 수장 폭 만큼 가이드 라인을 그어 줍니다. 그런 후에 주두 자리가 벗어나지 않게 60이하로 라인을 긋구요 그림고 같이 부드러운 호를 그려 줍니다. 이역시 목수마다 다 그려주는 방법등이 틀리니.. 감안하시어 작업 하시면 됩니다.
와 끝났다... 이틀 고민하고 쓰는데 하루 걸렸네요.. 우엑 토나와.. 컴터 오래 하면 토나와염.. 으....
이번 강좌 샘플 화일은 http://cafe.daum.net/bimhanok/82i4/6 이곳에 올려 놓았습니다.
