아시는 분들은 아시겠지만...

저는 전자밥 17년째 먹고 있습니다...(가물가물)

전자제조 쪽에서도 납 배기와 콤프가 항상 기본이죠....

해서 관심있게 보고 있었는데... 엠존에서 어떤분이 포럼 댓글로 힌트를 주셔서

갑자기 예전에 생각하고 있었던 것이 떠올라 .........

제 성격과 다르게 이런글을 쓰고 있네요.....

먼저 아래글은 지극히 제 개인적인 생각이고 판단임을 먼저 말씀드리며

프라전용부스를 제작 판매하는 분들과의 마찰 및 분란을 일으키고저 하는 글이 아님을

말씀드립니다.

그리고 배기량에 대한 정확한 데이터는 없습니다.

그냥 담배연기가 어느정도 빨리느냐....를 잠시 확인해 보았습니다.

1. 탁상용 납연기 흡입기

먼저 전자에 처음 입문할때부터 알고 있었던 탁상용 납연기 흡입기를 소개하겠습니다.

어디서 많이 본듯한 분들도 계실검니다.

보통 기판 납땜하는곳에서는 거대한 배기팬을 이용해서 닥트를 깔아서 납연기가 전부 그쪽으로

빨려들어가게 설치합니다.(고기집 천장에서 내려오는 자바라..같은것입니다.)

닥트가 없는 곳에서 납땜을 시키면 현장 근로자들은 무지 싫어 합니다...해서

탁상용 납연기 흡입기가 공장마다 몇개씩은 있습니다....

국산도 있고 일제도 있는데요.....

대략 국산이 4만 ~ 8만원선 (좀더 비싼것도 있는데 거치의 편의를 위한것들이 많아서 제외 합니다.)

일산은 10만원 중반대 입니다. (전자쪽에서는 굉장히 유명한곳입니다.)

성능은 대략적으로 비슷하구요......해서 국산 일반적인것을 소개합니다.

작년에 이놈은 4~5만원 한것 같았는데.. 지금은 7만원 정도 하네요...

어딘가에 더 싼놈도 있기는 할것 같은데........귄찮아서요....

- 특징

    : 피씨팬 비슷한것이 달려있구요.. (이런팬은 산업용으로도 많이 쓰입니다.- 가격은 2~3만원 이내입니다.)

    : 앞에 필터가있는데요.. 이 필터는 납연기 용이라서 듬성듬성합니다. 가격도 2천원 정도구요....

      몇천원 더주면 훨씬 좋은 필터를 달수 있습니다.

    : 납연기를 앞으로 빨아 들여서 뒤쪽 위 대기중으로 보내는 역활을 합니다.

전면부입니다....

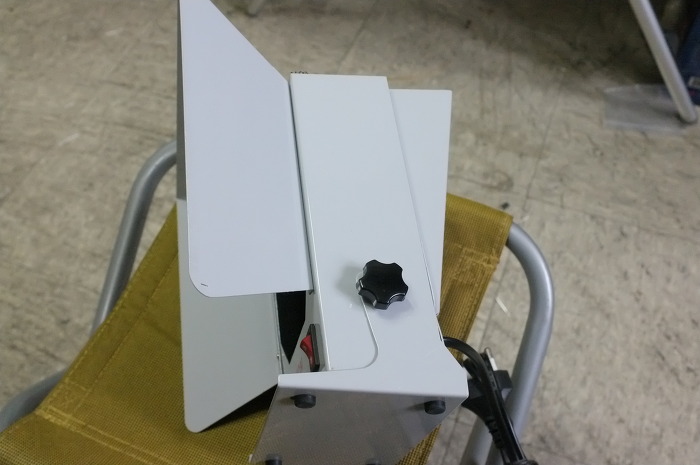

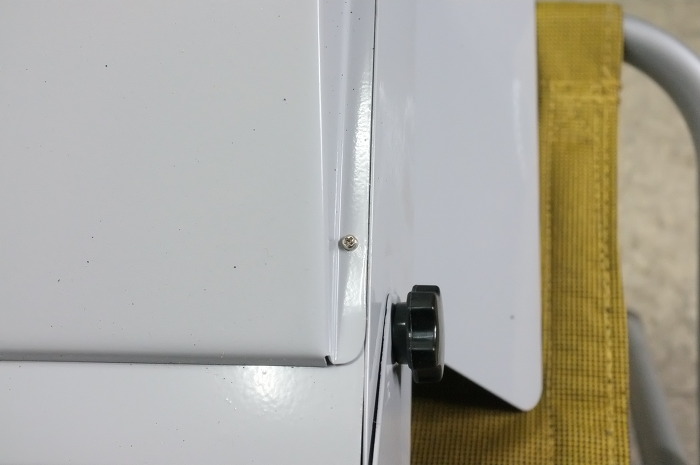

측면입니다.

노브 손잡이가 있어서 상하 각도를 조절할수 있습니다.

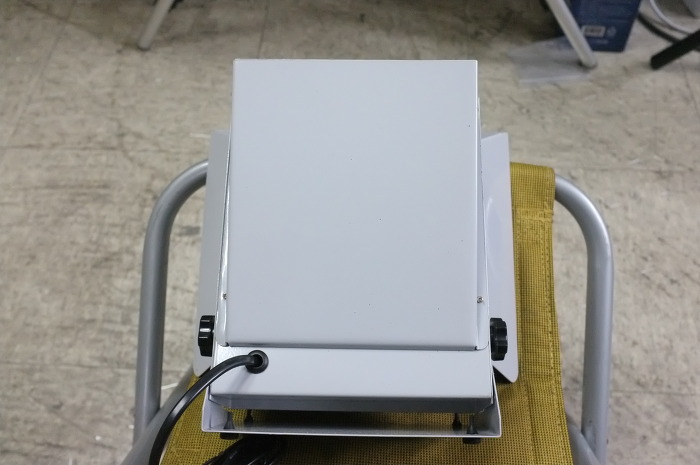

뒷면은 횡합니다. 납연기가 위쪽으로 날아가는 구조라서요...

이부분의 나사를 풀고 배기호수를 연결할수있는것을 하나 제작해 붙여주면 좋겠다 싶네요....

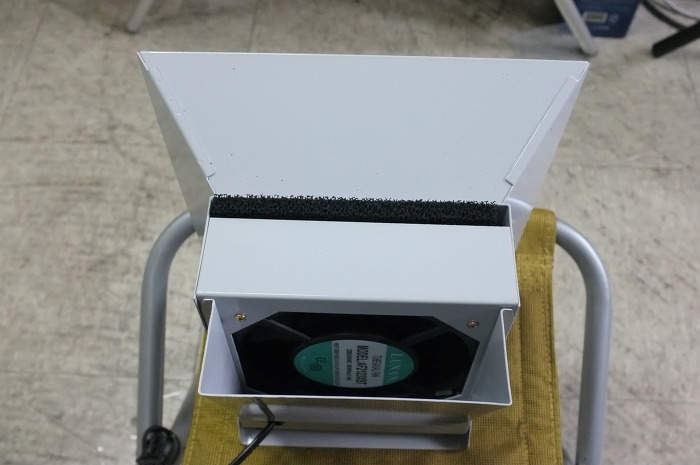

납연기 나오는 부분과 필터 넣는 부분입니다.

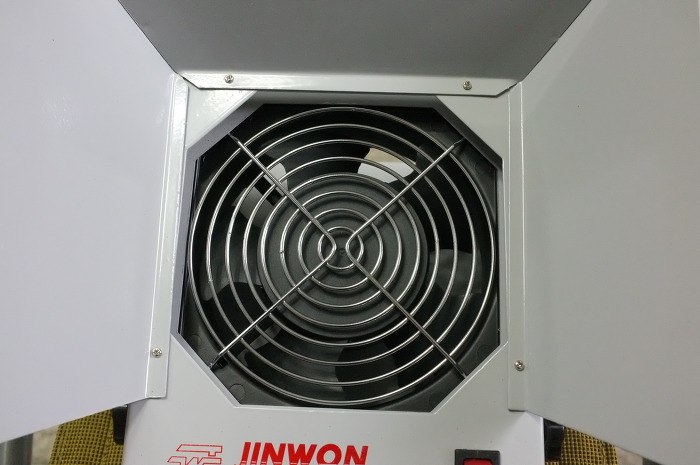

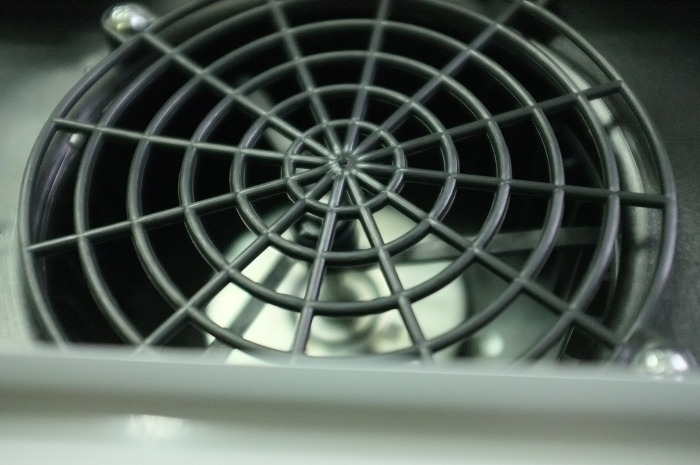

전면 필터 뺀 모습니다.

이런팬은 도료침투에 취약한 편이므로 도색 부스로 사용시 필터는 필수인듯합니다.

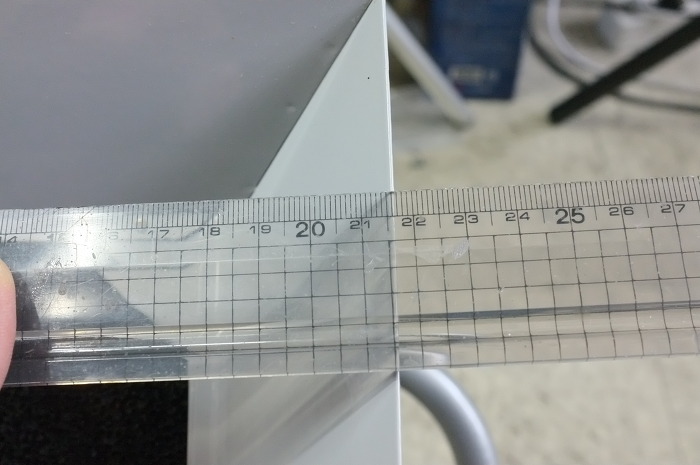

전체 좌우 사이즈는 210mm 정도네요....

프라판이나 뭐 비슷한것으로 덧대서 사용하면 만족한 부스기 될것 같습니다.

소음도 측정입니다.

필터를 빼고 눞여두고 뒤에서 동영상을 찍었습니다.

 필터를 꼽고 다시한번 소음을 확인합니다.

제가 집에서 군제 스프레이 부스를 사용하는데요...

소리는 비슷하거나 조금 작은듯합니다.

필터가 있으나 없으나 별반 차이가 없습니다.

2. 싱크대 렌지후드

렌즈 후드에 대한 글을 보고 ... 이거다 싶어 하나 구매했습니다.

옥X 에서 나름 괜찮은놈으로 구매했습니다. (송료 포함 4만원대 입니다.)

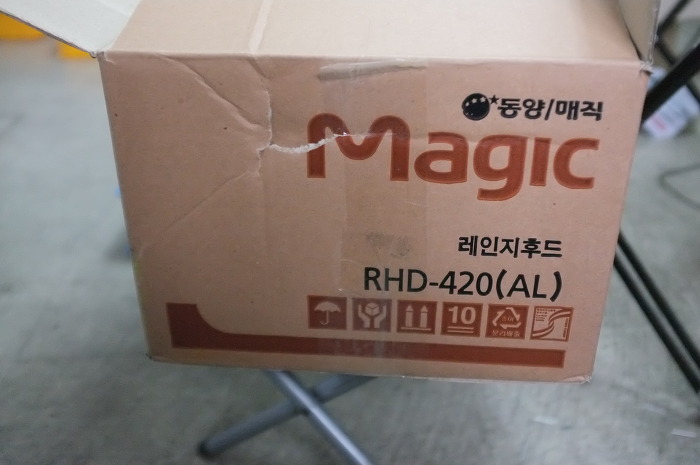

나름 동양매직 이름있는곳것을 구입했습니다.

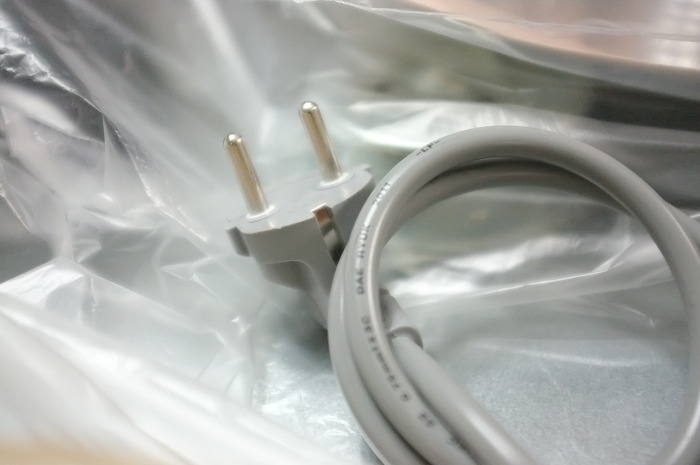

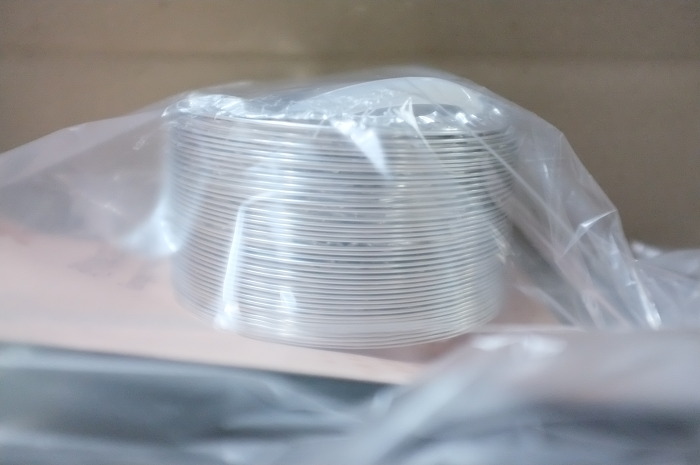

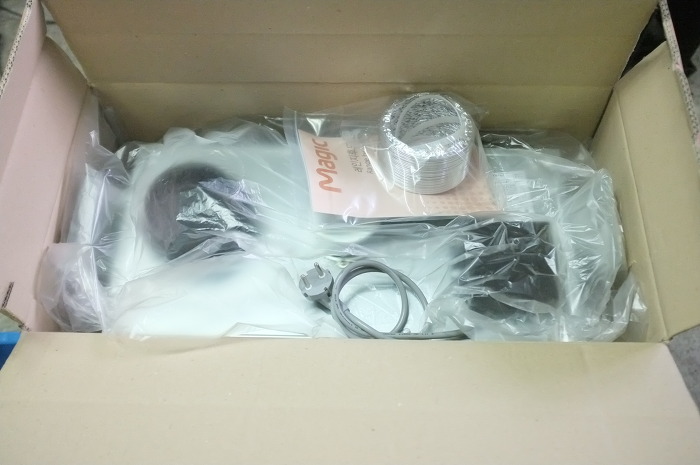

박스를 여니 알루미늄 배기호수도 있네요.. 짧지만....뭐....

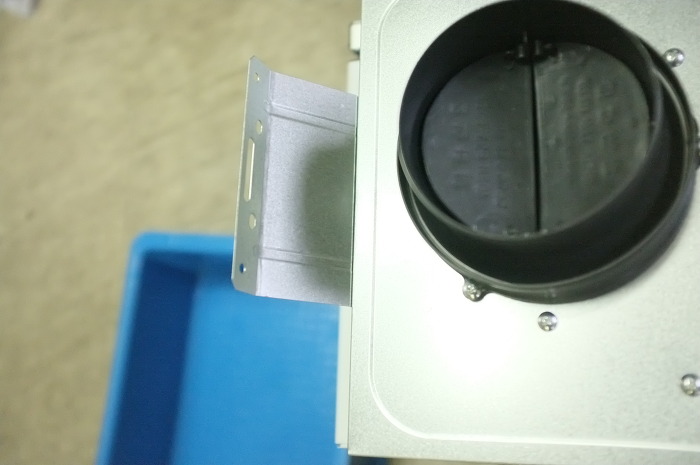

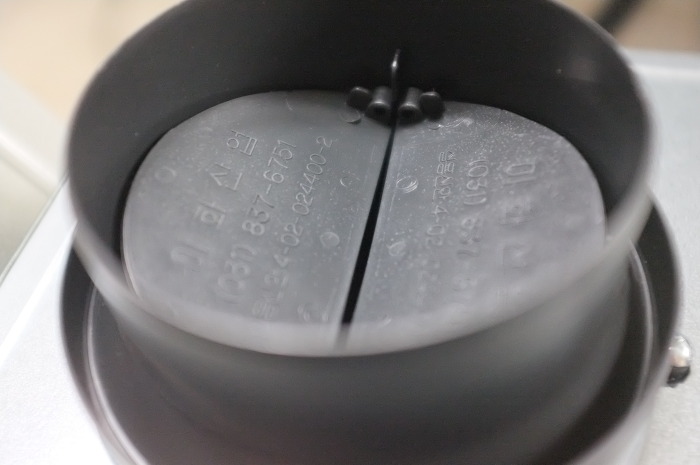

놀란것이 이부분입니다.

팬을 돌리지 않을때 밖에서 바람이 불어오면 닫히는 구조입니다.

안쪽에서 팬이 돌면 바람힘에 의해 열립니다.

배기 호수 연결위치는 왼쪽 끝쪽입니다.

좌우에 가이드가 있어 잘만 생각하면 부착이 용이 할듯합니다.

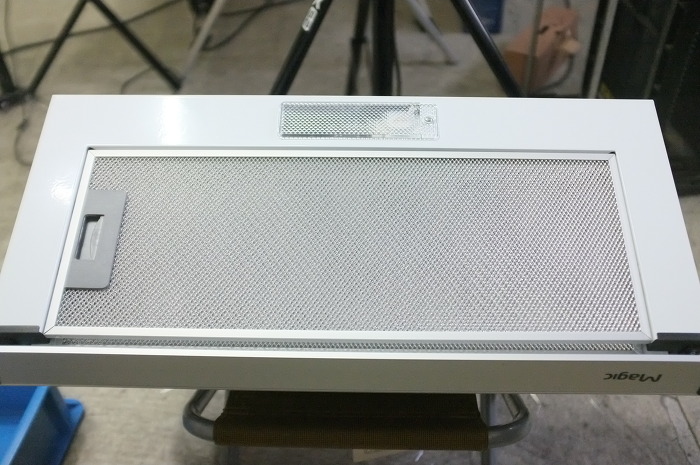

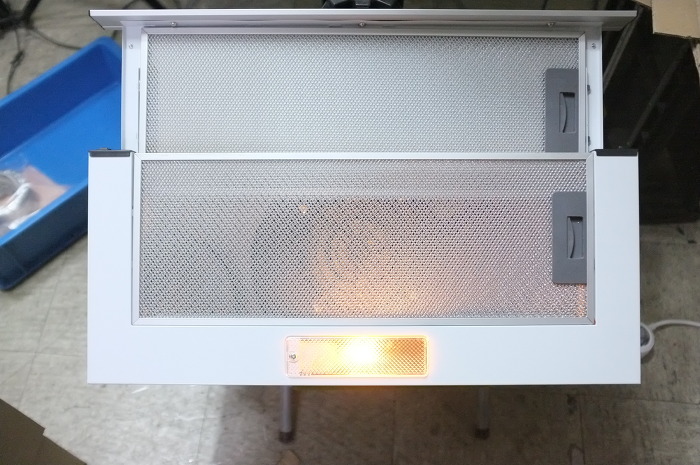

전면부 사진입니다.

이상태의 사이즈는 전체 가로 600mm 세로 270mm 이고

철필터부분읜 가로 500mm 세로 190mm 정도입니다.

도색시 필터는 무용지물입니다. 듬성듬성....

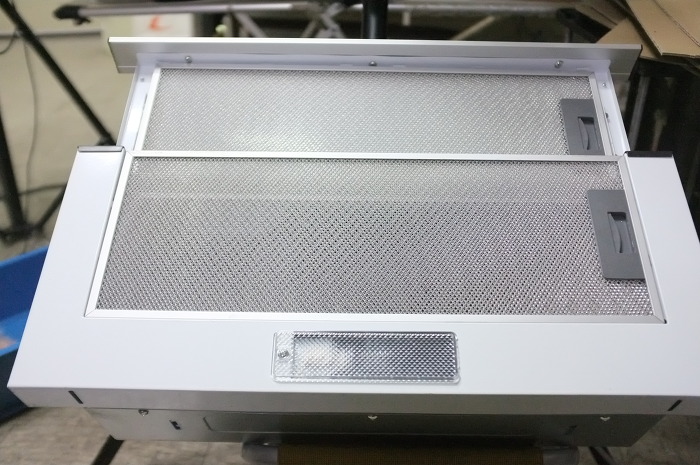

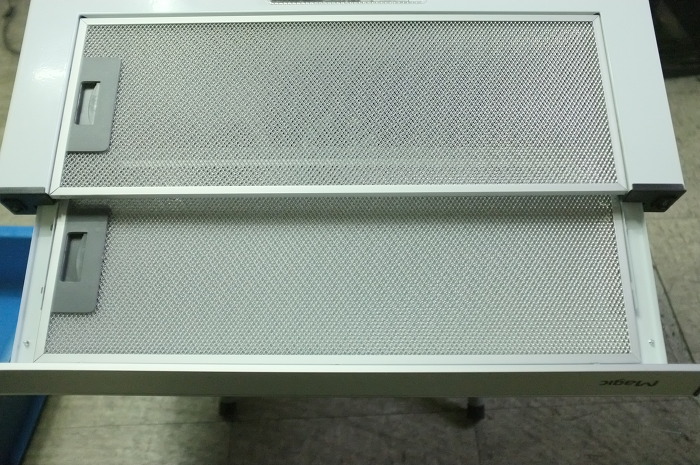

2단으로 후드를 열면 전체 높이는 410mm 로 늘어나고 필터부는 340mm 정도로 늘어납니다.

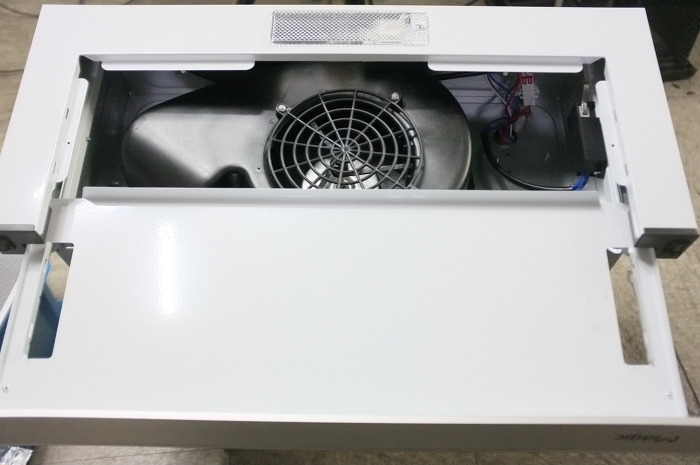

필터를 떼어내니 내부에 큼지막한 블로어가 보입니다.

단가가 싼이유는 대량생산을 하므로 블로어를 금형으로 작업하여 플라스틱으로 만들었다는것입니다.

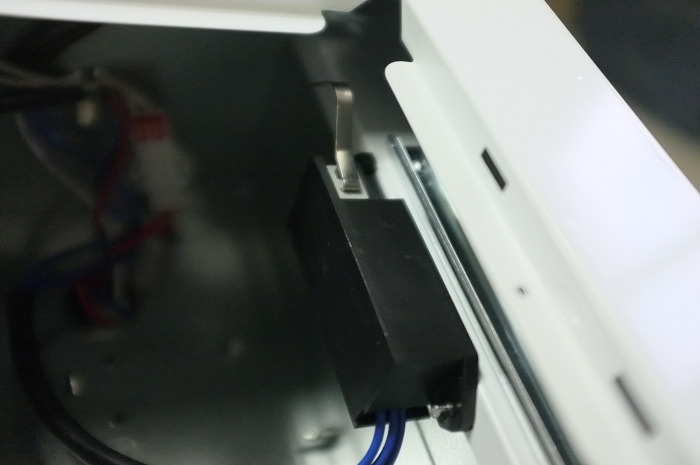

이부분은 다들 아시겠지만... 후드를 열면 동작하고 닫으면 동작하지 않도록 하기위한 스위치 입니다.

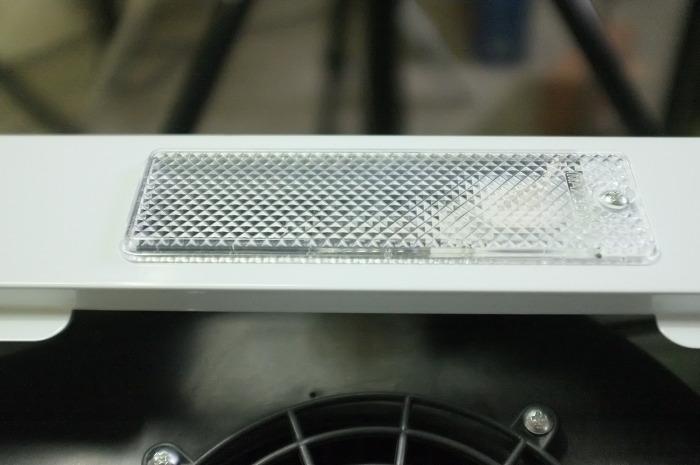

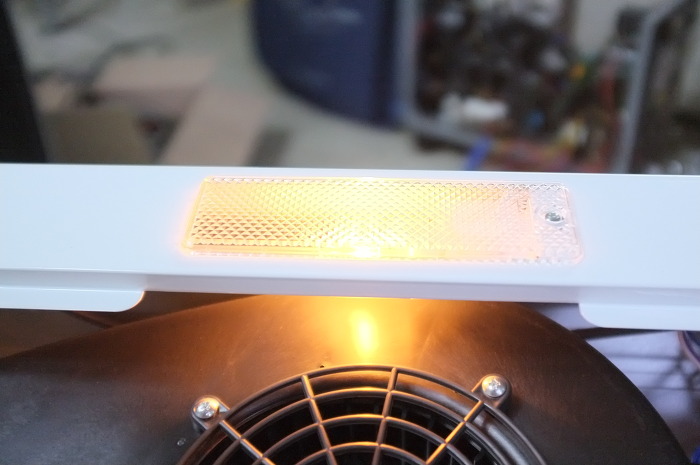

아래쪽에는 램프가 있는데... 그닥 쓸모는 없습니다. 여기에 다른 전등하나 달아주면 좋을듯합니다.

위에 스위치를 제거하더라도 닫으면 블로워에 공기가 흡입이 되질않으므로

열어둘수있는 장치를 하나 설치(?) 해야 할듯합니다. 저는 나무로 좌우를 받였습니다.

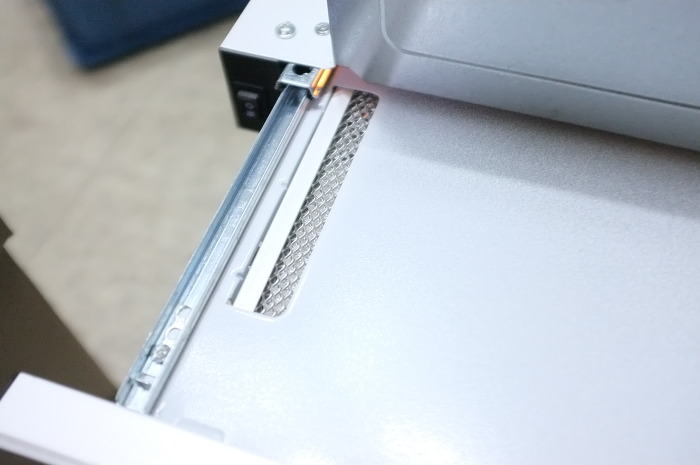

2단을 열면 뒷부분에 이런 틈이 좌우로 있는데 스프레이 부스로 사용하려면 막아야 겠죠?

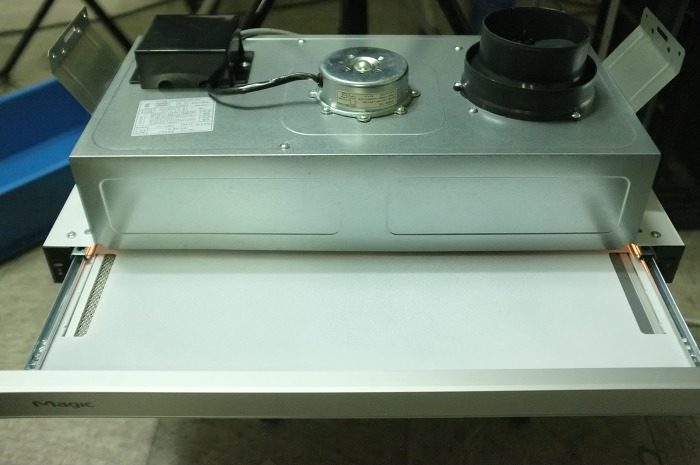

뒷면입니다.

필터 비슷한놈을 앞에 하나 붙이면 좋을듯합니다.

그리고 중요한것이 있는데요..

이놈 배기량 조절 스위치가 있습니다. 1단은 조금 약하고 2단은 조금 강해지고...

소음도 측정입니다.

거리는 위에 납연기 흡입기보다 조금 가까웠습니다.

2단입니다.

1단입니다. 여기서는 비슷하게 들리겠자만 소리는 조금 작아집니다

정지시 소음입니다. 혹시나 주변의 소음을 걱정하시는 분들을 위해...ㅎㅎㅎ

흡입력은 2단시 납연기 흡입기와 비슷한것 같기도 합니다.

소은은 조금 작습니다.

3. 운동맨의 아주 주관적인 결론

- 소음크기(점점커짐) : 렌지후드 < 납연기흡입기 < 군제스프레이필터 (배기호수 연결되어있는 상태이고 제일큰것 같음)

- 흡입력 : 셋다 비슷해 보입니다.(군제가 조금 떨어져 보이기도 합니다.)

- 가격 : 렌지후드 < 납연기흡입기 < 군제(제일 비쌈)

- 적용의 유리함 : 군제 > 렌지후드 > 납연기 흡입기 (뒤쪽에 배기호스 부분자작이 조금 힘들듯합니다.)

             : 기존 모형용 부스는 그냥 설치하면 되지만 렌지후드는 필터쪽을 손봐야 하고 납연기 흡입기는 배기쪽을

               손봐야 합니다.

쥔장같은 헝글리 모델러라면 기존 비싼 모형부스대신 작은 비용을 들여서 이런 제품도 사용해 보면

어떨까... 싶기도 합니다....

일단 집에있는 군제 부스를 제거하고 렌즈후드를 설치해보고 다시 사용기를 올려 보겠습니다.

이상 허접 부스 고찰기였습니다.
