타이로드 엔드 교환 및 휠 얼라이먼트 자가 조정

작성자10년후엔|작성시간12.04.30|조회수5,167 목록 댓글 0

며칠전 스티어링 기어 고무부트 교환하고 타이로드 엔드는 부품이 없어서 뒤에 했습니다.(제 글 검색)

그런데 휠얼라이먼트가 맞지 않아 핸들이 한쪽으로 기울어져 마티즈 회원님의 도움으로 휠얼라이먼트를 diy할수 있다는

소중한 지식을 얻게 되어 실천해봤습니다.

그리고 유튜브에 외국분들이 자료 많이 올렸더군요 동영상으로. 울 나라분들은 없는것 같습니다.

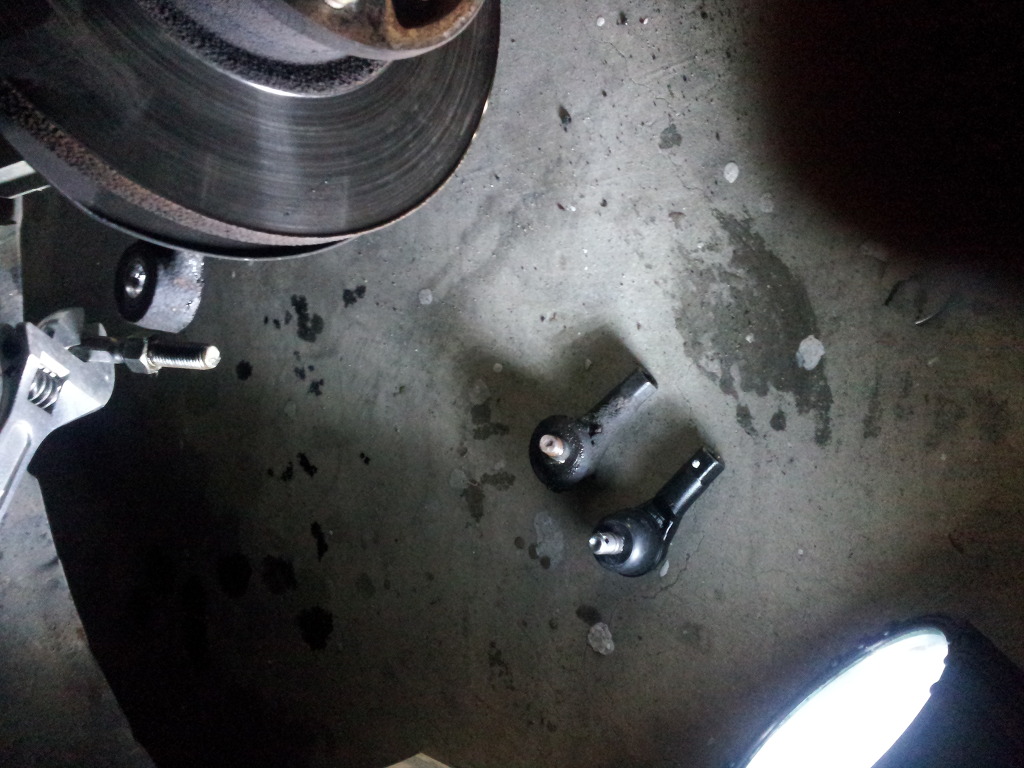

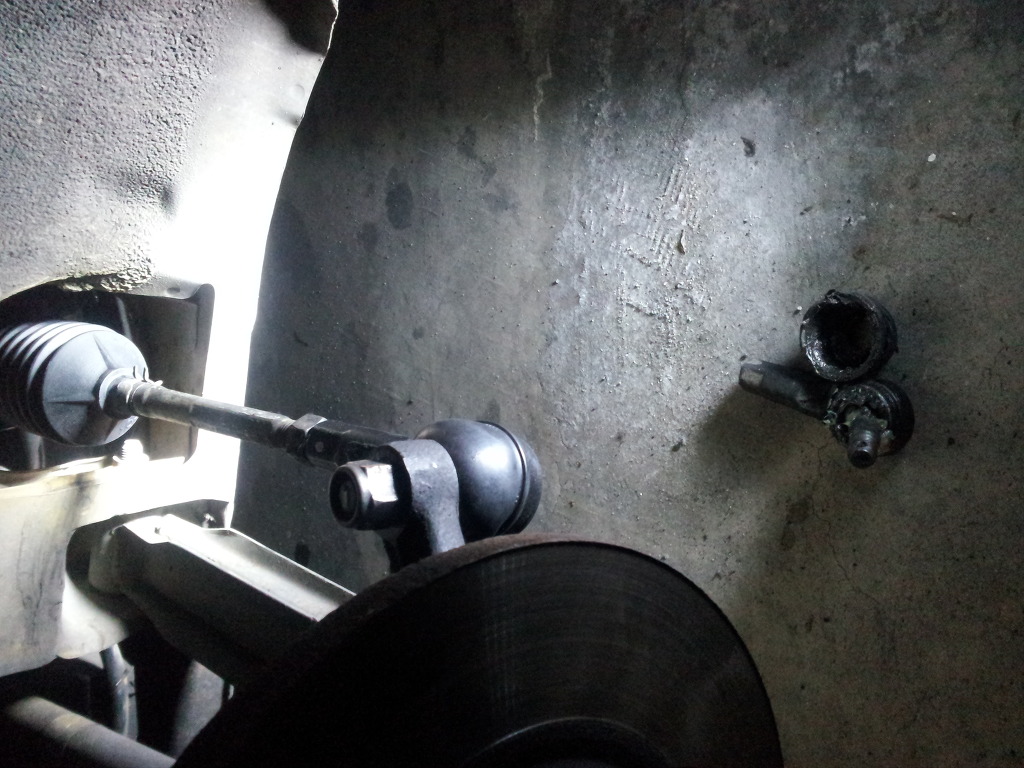

아래 사진은 타이로드 엔드 교환입니다. (한쪽당 10,500원*2개 gm부품점에서)

휠 얼라이먼트 교정 방법입니다.

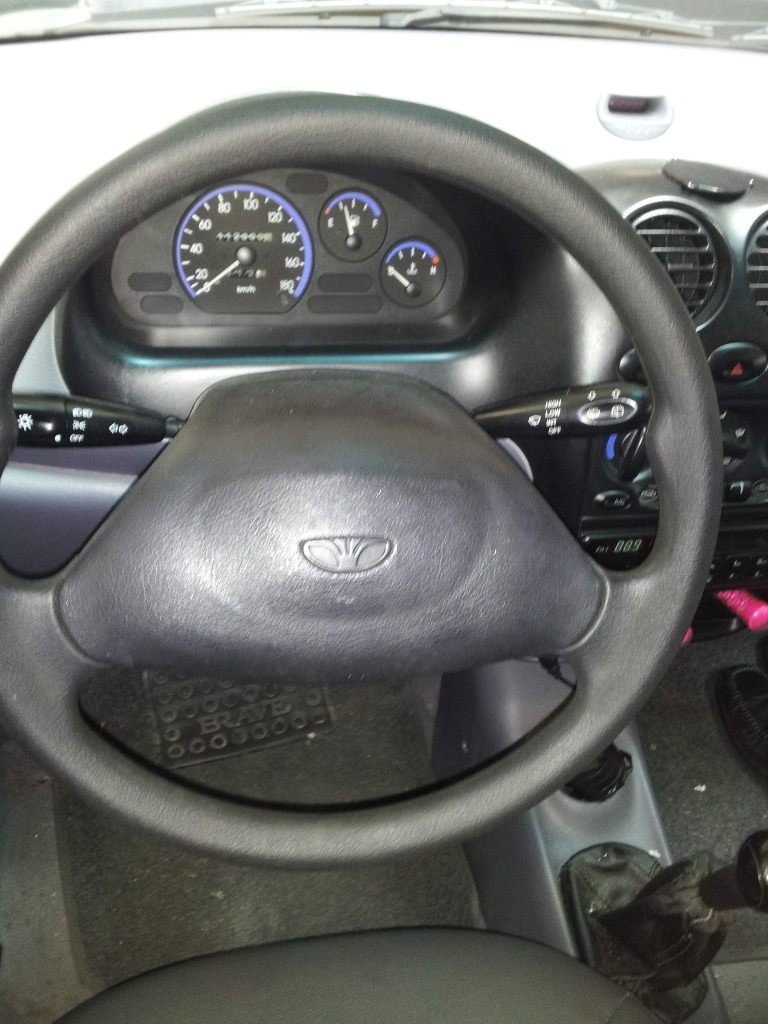

1. 핸들을 정중앙으로 위치합니다.

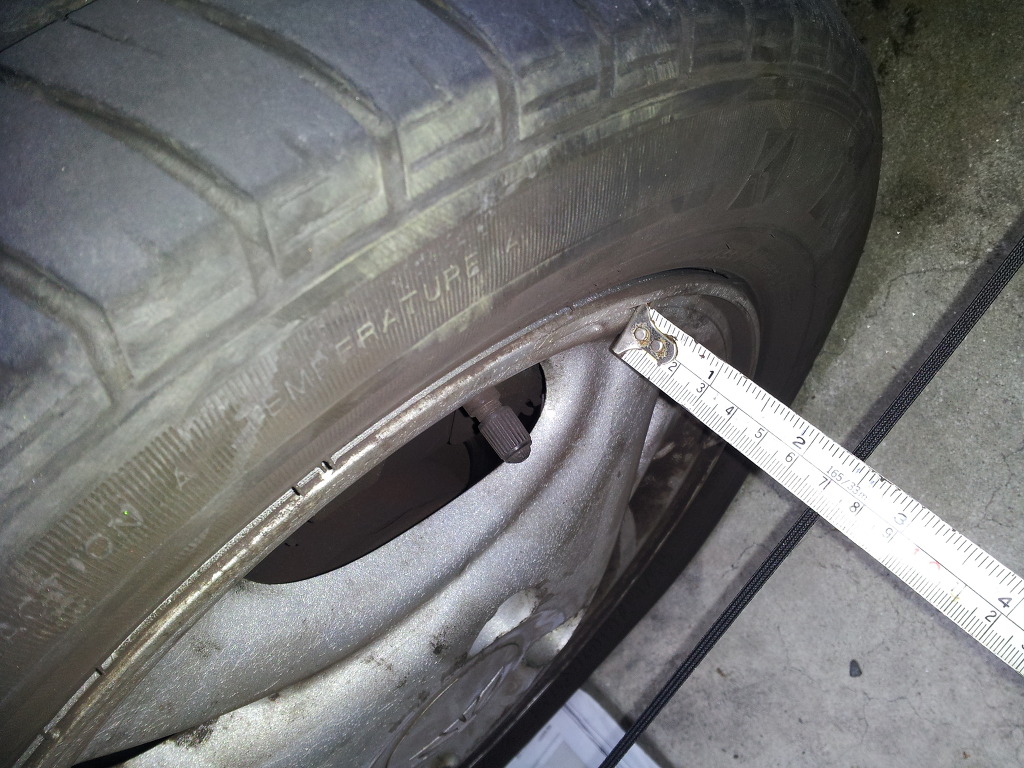

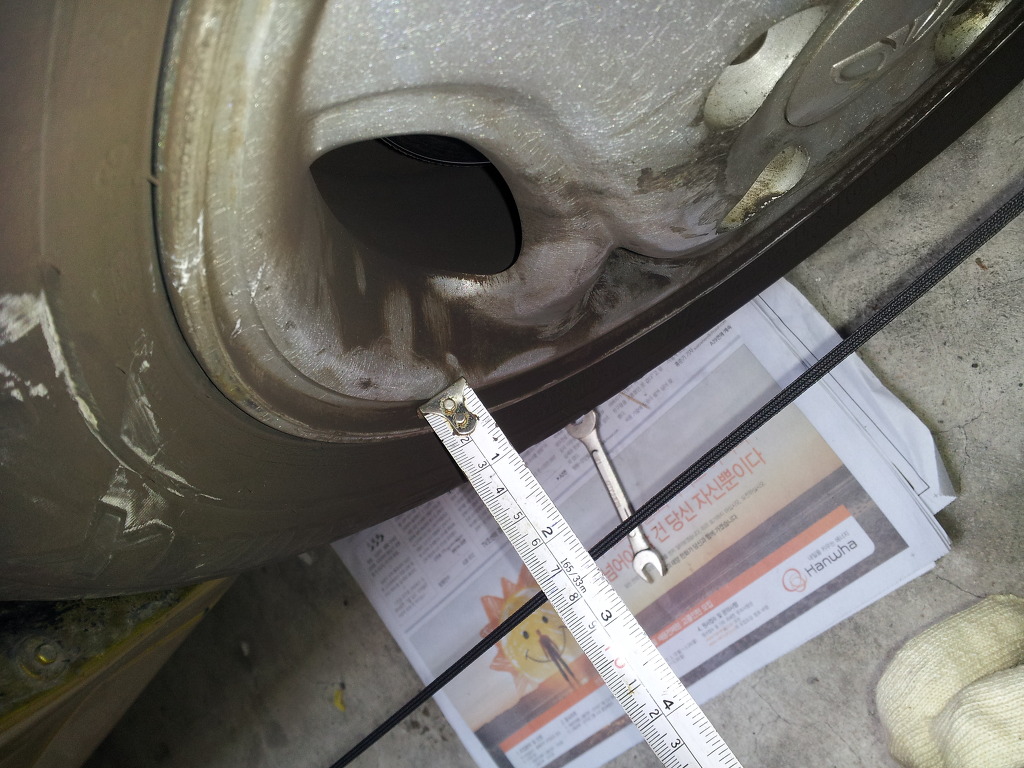

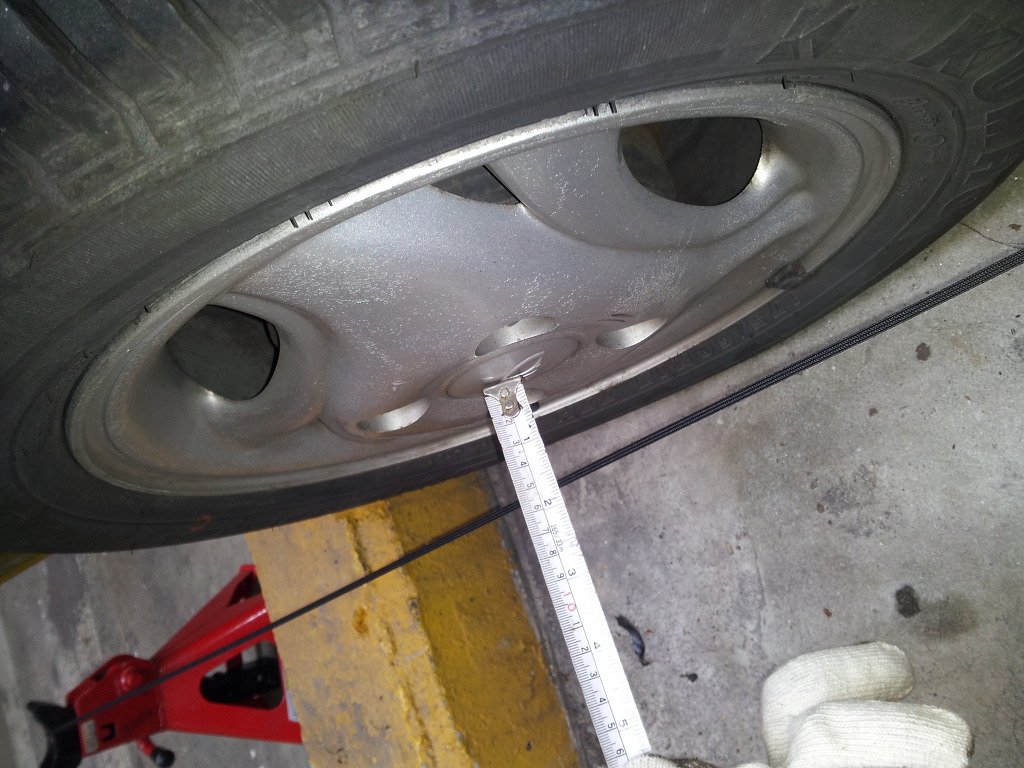

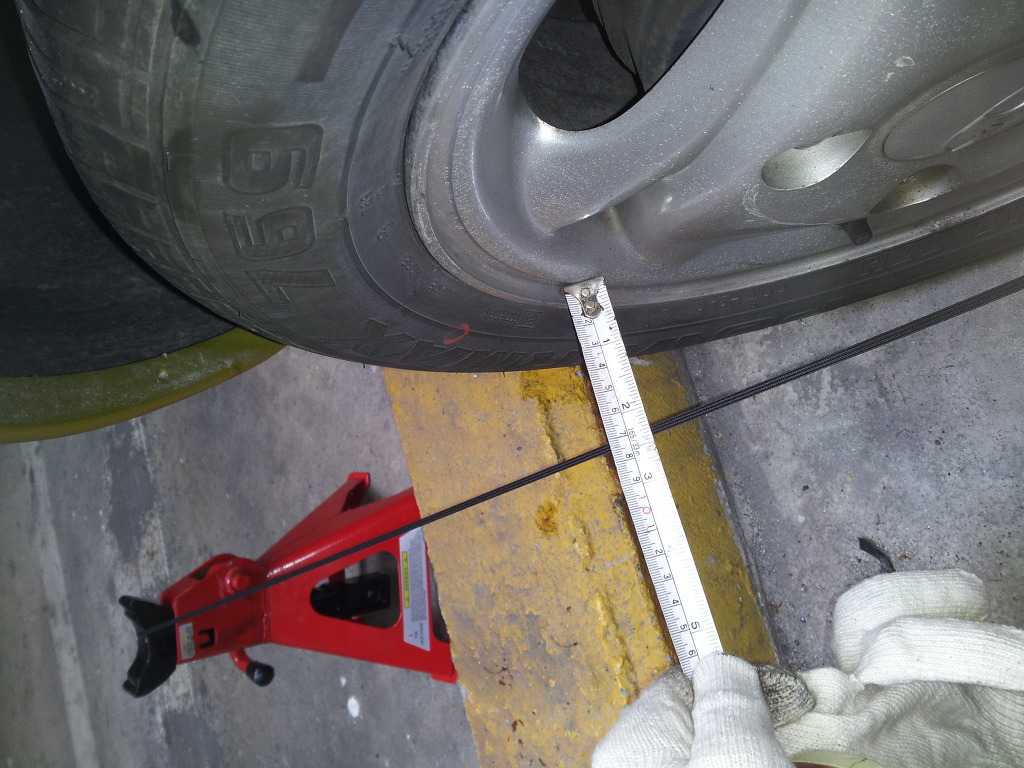

2. 앞 뒤 휠의 일직선을 맞추기 위하여 실을 설치하고 앞 뒤 휠의 거리를 동일하게 합니다.

3. 그리고 실과 일치한 휠의 끝과 끝의 거리를 체크하고 앞쪽 휠도 동일하게 체크하면 어느쪽이든 거리가 일치하지 않는 부분이 나옵니다. 잘못된 방향을 확인하여 타이로드를 돌려서 맞추면 됩니다.

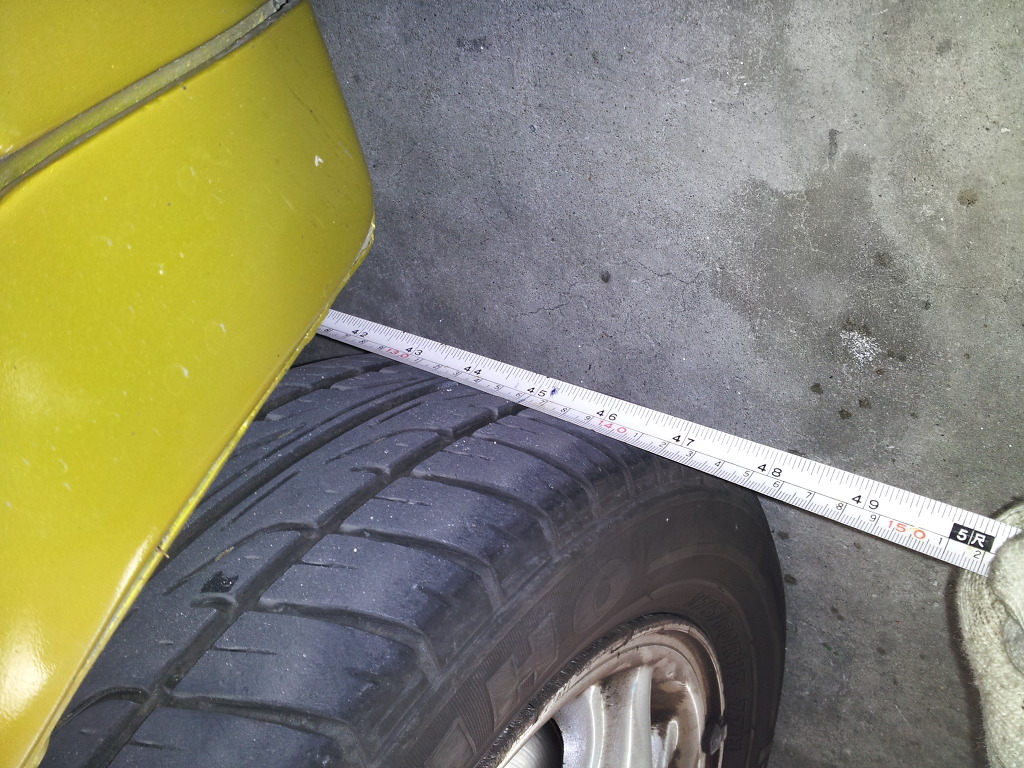

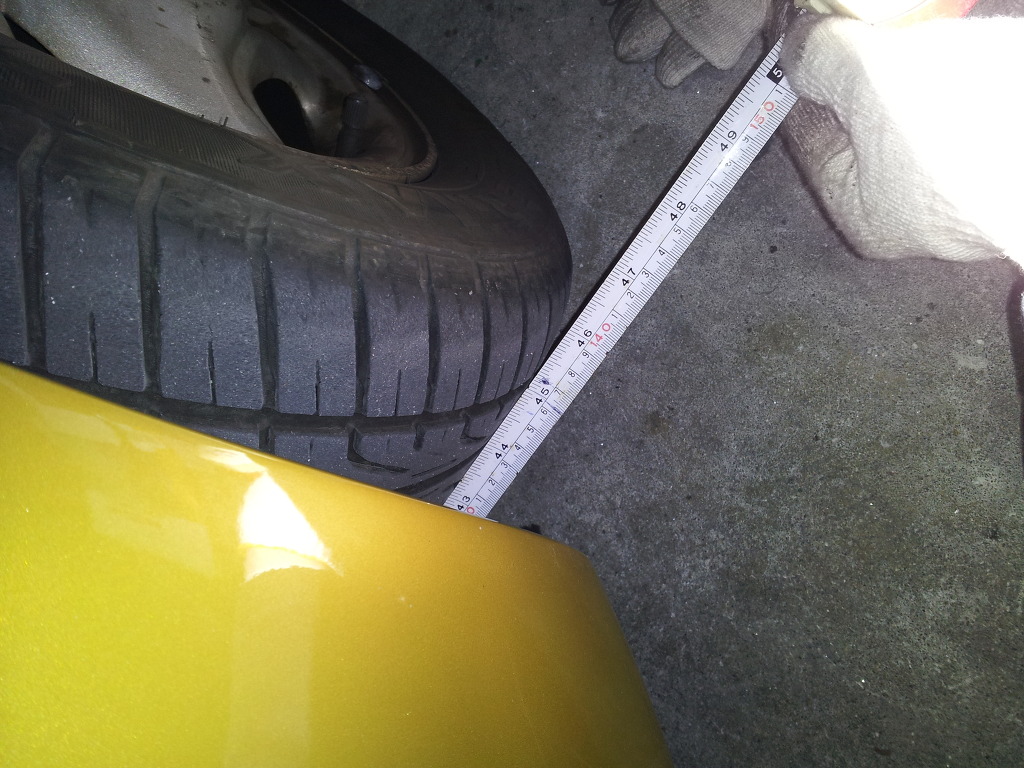

아래 사진은 앞쪽 양쪽 바퀴의 앞 뒤 간격을 체크하는 장면

앞 바퀴의 같은 높이에서 앞쪽과 뒤쪽의 길이를 체크하면 틀린게 나오더군요. 그래서 최대한 돌일하게 맞추었습니다.

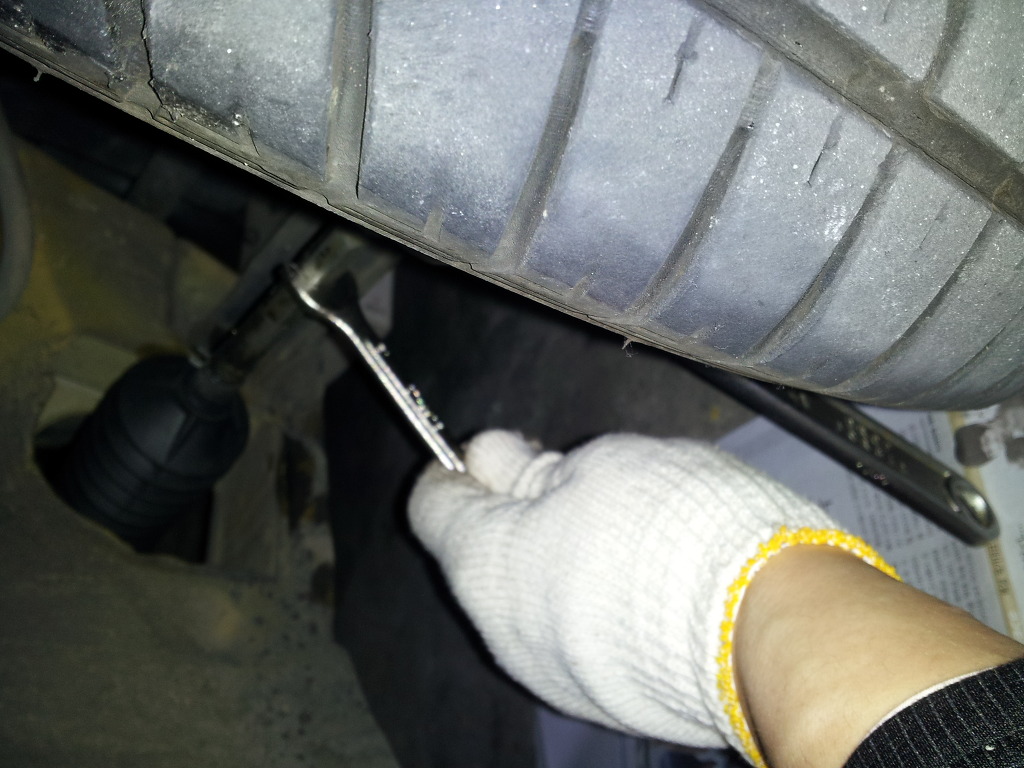

타이로드를 돌려서 맞춥니다.

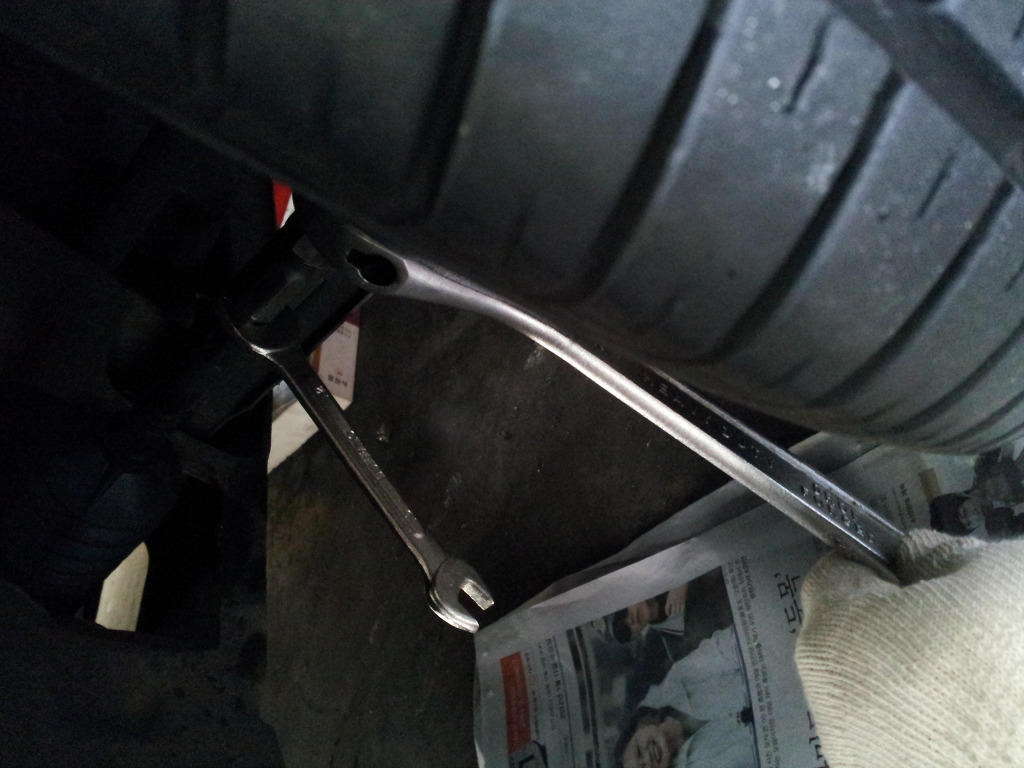

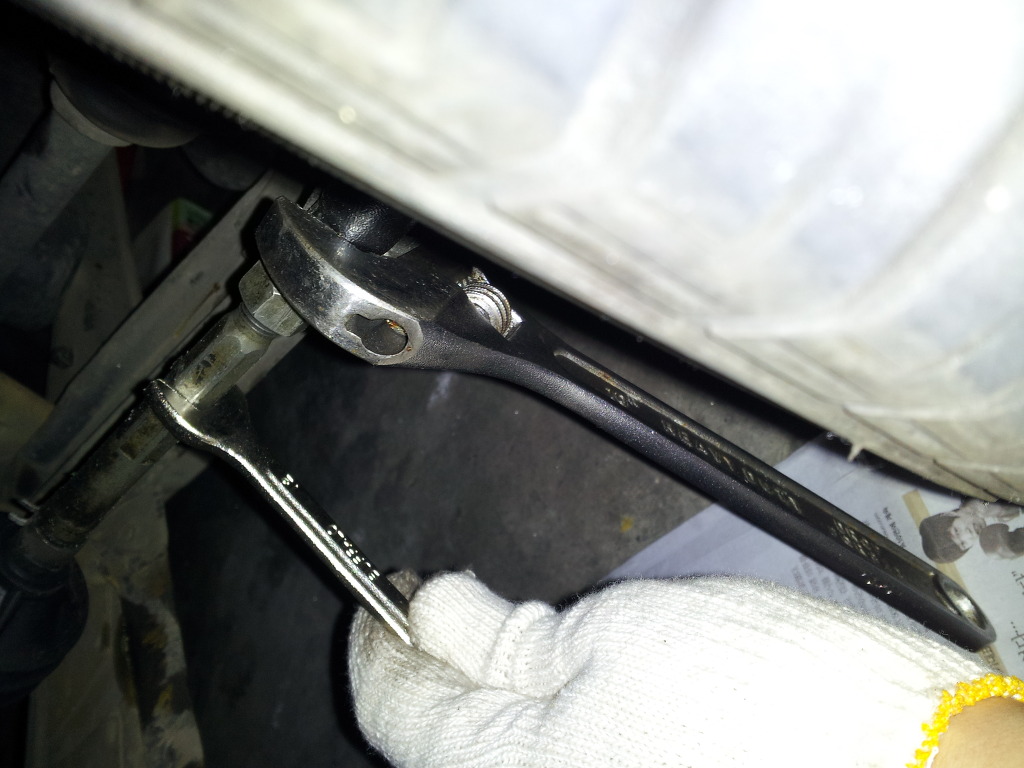

휠 얼라이먼트 조절하는 장면입니다. 타이로드 엔드를 다른 몽끼등으로 고정하고 타이로드를 돌립니다.

휠얼라이먼트는 토우등등 3가지를 맞추는데 이 방법으로는 토우만 맞출수 있습니다. 그리고 뒤쪽 바퀴는 토우 조절할수 있는 타이로드 같은것이 없더군요. 그래서 안했습니다.

동영상과 자료입니다.

동영상

스티어링 기어(타이로드 교환 동영상)

블로그
