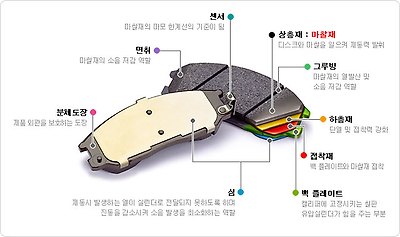

[ 브레이크 패드 해부도]

브레이크는 자동차 및 산업기계, 농업기계, 철도차량 등에 브레이크 라이닝(Brake Lining), 디스크 패드(Disc Pad), 클러치 페이싱(Clutch Facing)의 형태로 적용되며 구성물질에 따라 세라믹(Ceramic), 탄소복합재료등을 주체로 한 무기계 마찰재, 페놀(Phenol)수지등의 유기화합물을 결합재로 한 유기계 마찰재가 있다.
현재의 마찰재기술로도 자동차를 단순히 멈추게 하는 것은 그렇게 어려운 일이 아니다. 이제 기본적인 조건을 넘어 선 영역의 브레이크(Brake), 바꾸어 말하면 기분 좋은 감을 주는(필링-Feeling이 좋은) 브레이크야 말로 우리가 목표로 한 차세대 브레이크라고 하겠다.

>결합재 : 흔히 페놀 수지계를 사용하고 필요에 따라 여러   가지 변성수지를 사용하기도 한다. >보강재 : 마찰재의 뼈대 역할을 하는 강화재로 사용된다.   과거에는 석면을 사용하였으나 환경규제에 의해    Aramid/Ceramic섬유 등이 사용된다. >마찰조정재 : 충진재, 마찰안정재, 윤활재 등이 여기에 포함   되며 형상유지 및 초기마찰안정, 로터 및 드럼보호와 마모   절감을 위해 사용된다. 자동차용에 사용되는 패드의 대부분은 페놀(Phenol)수지를 결합재로 한 유기계이다. 페놀수지가 저가이면서도 양호한 내열성을 가진 마찰재 결합재로서 아주 좋은 소재이기 때문 이다.

마찰재 구성요소별 기능 및 사용재료

항    목		기    능		재료구분		사용재료

결합재		마찰재료의 결합기능	열경화성 수지	페놀 수지 및 그 변성수지
보강재		마찰재 보강기능	금속섬유	철, 동, 황동(Brass)등
			유기섬유	Kevlar 섬유 및 펄프(Pulp)
			무기섬유	세라믹(Ceramic), 티탄산칼륨
마 찰 조 정 재	충진재 및 마찰안정재	마찰재 형상유지 및 초기마찰안정	유기계	캬슈(Cashew dust) 고무(Rubber dust)
			무기계	BaSO4, Sb2O3
	마찰조정재	경질미립물질에 의한 연마기능	금속산화물, 탄화물	Al2O3, Mgo, Sic
	윤활재	로타 보호와 마모절감기능	각종 흑연	인조, 천연흑연
			금속유화물	MoS2, WS2
			그외	CaF2

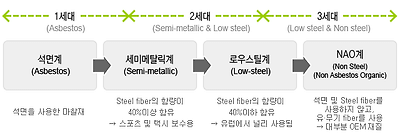

마찰재 종류별 구성요소별 특징

구분	저온 효력	Fade성	마 모		Judder	소 음		특 징
			저온	고온		스퀼노이즈	구-노이즈
석면계	◎	○	◎	×	◎	×	◎
세미메탈릭계	×	◎	△	◎	×	◎	×	-부식되기 쉬움  -저온효력부족  -브레이크 오일 온도상승
로우스틸계	○	◎	○	○	△	○	△	-높은 마찰계수  -내 페이드성 좋음  -탄화 유발
NAO계	◎	○	◎	△	◎	◎	◎	-Good Feeling  -소음에 유리  -페이드성에 불리

◎ : 매우 양호  /  ○ : 양호  /  △ : 보통  /  ×: 나쁨
* 페이드성(Fade) : 자동차가 빠른 속도로 달릴 때 제동을 걸면 브레이크가 잘 작동하지 않는 현상
* 저더(Judder) : 고감속, 저감속 시 페달 및 핸들에 드르륵 떨리는 진동
* 스퀼 노이즈(Squeal Noise) : 마찰 진동에 의해 발생된 고음 (끼익, 끽~)
* 구-노이즈(Groan noise) : 고감속, 저감속 시 울리는 소리 (구~, 공명음)





- 마찰계수가 높고, 변동(산포)가 적을 것 .
- 사용 범위(속도,면압,온도 등)가 넓을 것.
- 마모가 적을 것 .
- 내 페이드성, 고속 효력이 양호할 것.
- 로터(Rotor) 공격성이 적을 것.
- 소음(Noise), 떨림(자더=Judder)등의 마찰 진동이 적을 것 : 높은 상품성

http://sangsin.com/kor/menu4_6_2.aspx <<상신브레이크 홈페이지입니다

브레이크에 대해서 궁금하신건 왠만큼 해결되실듯~

출처 : http://sangsin.com/kor/menu4_6_2.aspx

[단칼(김대환)]

패드의 연구보고서를 보는듯하네요....ㅎㅎㅎ

[구피(김용진)]

여러분이 많이 아시는 EBC나 스포츠 패드가 세미 메탈릭계이고 순정형이 로우스틸계라고 볼수 있습니다. 페이드현상 [fade]은 자동차가 빠른 속도로 달릴 때 제동을 걸면 브레이크가 잘 작동하지 않는 현상입니다. 강항것만이 좋은것이 아닐 수도^^

[구피(김용진)]

위의 상신브레이트에서도 세라믹계를 생산하더군요.... 세라믹계의 우수성을 보여주고 있습니다.
