XGK-CPU

HomeProduct자동화솔루션PLCXGT 시리즈 XGK-CPU

XGK-CPU ◎ 고속 대용량 제어 대응 PLC CPU

- Speed Innovation...Fast
업계 최고속 CPU 처리속도(0.028㎲)와 향상된 Backplane Interface를 통해 초고속
Processing Time을 보장하며 USB를 통한 고속 업/다운로드는
유지보수의 편리성을 극대화 합니다. (0.2㎲/step)

- Size Innovation ... Compant
동급 최소 사이즈의 (모듈크기 27*98*90) 각 구성품은 Compact한 Panel 제작을 통해
원가절감 및 다양한 Application 분야에의 적용을 가능하게 합니다.

- Network Innovation ... Flexible
Fast Ethernet 및 Open Fieldbus에 기반한 System은 고신뢰도의 고속전송을 가능하게 하고
다양한 Field Device interface를 통해 System 구성상의 한계를 극복합니다.

- Software Innovation ... Comfortable

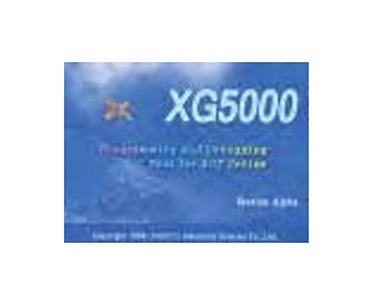

XG5000 Package는 향상된 사용자 Interface와 편리한 조작성을 바탕으로 Multi PLC Multi Programming을 지원하고 다양한 모니터링 및 강력한 진단기능을 제공합니다.

- Engineering & Programming Innovation ... Easy
Master-K Series의 명령어들을 계승 발전시킨 명시적이고 직관적인 명령어 체계와 파라미터를
이용한 Programless Setup을 통해 쉽고 사용자 친화적인 Engineering 환경을 제공합니다.

제품 설명

• 특징
• 성능 및 규격

특징

고속 대용량 제어 대응 PLC CPU

• XGK-CPUU (Ultra Capacity)
  • 프로그램 용량 : 128 Ksteps
  • 입출력 점수 : 6,144점
  • 입출력 디바이스 점수 : 32,000점(리모트I/O)
  • 처리속도 : 28ns/Step
• XGK-CPUH (High Performance)
  • 프로그램 용량 : 64 Ksteps
  • 입출력 점수 : 6,144점
  • 입출력 디바이스 점수 : 32,000점(리모트I/O)
  • 처리속도 : 28ns/Step
• XGK-CPUA (Advanced)
  • 프로그램 용량 : 32 Ksteps
  • 입출력 점수 : 3,072점
  • 입출력 디바이스 점수 : 32,000점(리모트I/O)
  • 처리속도 : 28ns/Step

일반 범용시퀀스 제어 대응 PLC CPU

• XGK-CPUS (Standard)
  • 프로그램 용량 : 32 Ksteps
  • 입출력 점수 : 3,072점
  • 입출력 디바이스 점수 : 32,000점(리모트I/O)
  • 처리속도 : 84ns/Step
• XGK-CPUE (Economic)
  • 프로그램 용량 : 16·Ksteps
  • 입출력 점수 : 1,536점
  • 입출력 디바이스 점수 : 32,000점(리모트I/O)
  • 처리속도 : 84ns/Step

성능 및 규격

성능 및 규격

항목		성능 및 규격				비 고
		XGK-CPUE	XGKCPUS	XGK-CPUA	XGK-CPUH
연산방식		반복연산, 정주기연산, 인터럽트연산고정주기
입·출력제어방식		스캔동기 일괄처리방식 (리프레시방식),명령어에 의한 즉시입력,출력 (다이렉트방식)
프로그램 언어		래더 다이어그램 (Ladder Diagrm) 명령 리스트 (Instruction List)
명령어수	기본명령	42종
	응용명령	약 700종
연산처리속도(기본명령)	LD	0.084㎲ /Step		0.028㎲ /Step
	MOV	0.252㎲ /Step		0.084㎲ /Step		S: 단장(32bits)D: 배장(64bits)
	실수연산	±:1.442㎲(S), 2.87㎲(D)x:1.948㎲(S),4.186㎲(D)÷:1.974㎲(S),4.2㎲(D)		±:0.602㎲(S), 1.078㎲(D)x:1.106㎲(S), 2.394㎲(D)÷:1.134㎲(S), 2.66㎲(D)
프로그램 메모리용량입출력점수 (설치가능)		16K Steps	32K Steps	32K Steps	64K Steps
		384점(16점I/O설치 시)	768점 (16점 I/O설치시)	768점 (16점 I/O설치시)	1536(16점 I/O설치시)
		768점(32점I/O설치 시)	1536점(32점I/O설치시)	1536점 (32점 I/O설치시)	3072점(32점 I/O설치시)
		1536점(64점I/O설치시)	3072점(64점I/O설치시)	3072점 (64점 I/O설치시)	6144점(64점 I/O설치시)
데이터영역	P	P00000 ~ P2047F (32768점)
	M	M00000 ~ M2047F (32768점)
	K	K00000 ~ K2047F (32768점)
	L	L00000 ~ L11263F (32768점)
	F	F00000 ~ F2047F (32768점)
	T	100ms: T000 - T99910ms: T1000 - T14991ms: T1500 - T19990.1ms: T2000 - T2047파라미터 설정에 의해 영역 변경이 가능함
	C	C0000 ~ C2047
	S	S00.00 ~ S127.99
	D	D0000~D19999		D0000~D32767
	U	U0.0~U1F.31	U0.0~U3F.31	U0.0~U3F.31	U0.0~U7F.31	특수모듈데이터 리프레시영역
	Z	128점				인덱스
	N	N00000 ~ N21,503
파일레지스터	R	램영역: 1블록		램영역:2블록		1블록 R0~R32767
		플래시영역: 2Mbyte, 32블록
프로그램구성	총프로그램수	256개
	초기화태스크	1개
	정주기태스크	32개
	내부접점태스크	32개
운전모드		RUN, STOP, DEBUG
자기진단 기능		연산지연감시, 메모리 이상, 입출력 이상,배터리 이상, 전원이상 등
프로그램 포트		RS-232C(1CH), USB(1CH)				Modbusslave 지원
정전시 데이터 보존방법		기본 파라미터에서 래치영역 설정
최대베이스확장		2단	4단	4단	8단	총연장거리15m
내부소비전류(mA)		960		960
중량(kg)		0.12		0.12
