▪︎작업개요: OM603엔진 발전기교환
-공구:
소켓(17. 12. 13. 6. )연결대. 라쳇
스페너: 10. 13. 14.
드라이버: (+), ( -) 일반, 주먹
▪︎검색어: OM603 belt tensioner
▪︎링크: https://youtu.be/jewHDCzZyIg?si=h_ZpTdzeSr5LZEnF
여기를 참고하시고 정비를 하세요.
•참고사진첨부:

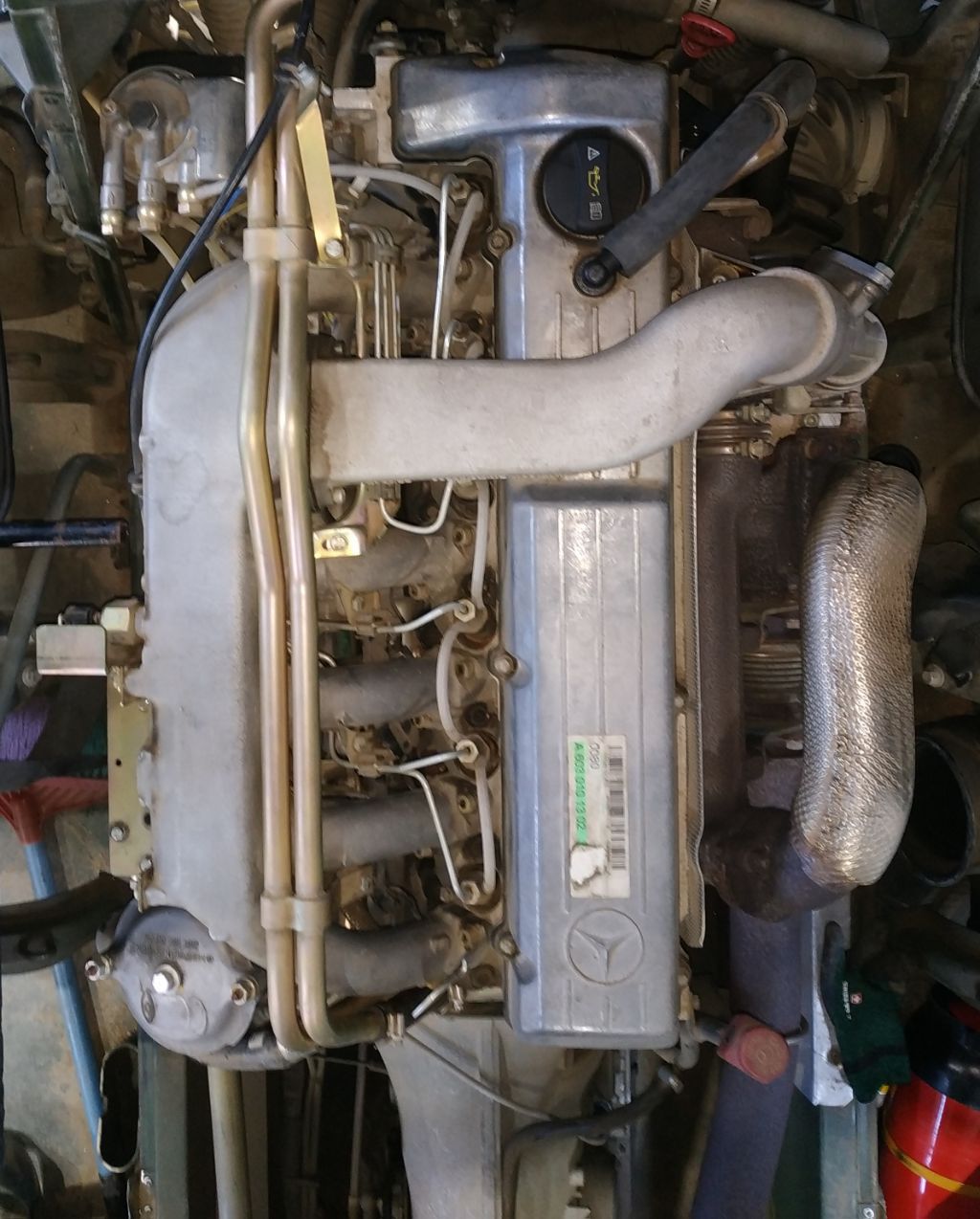

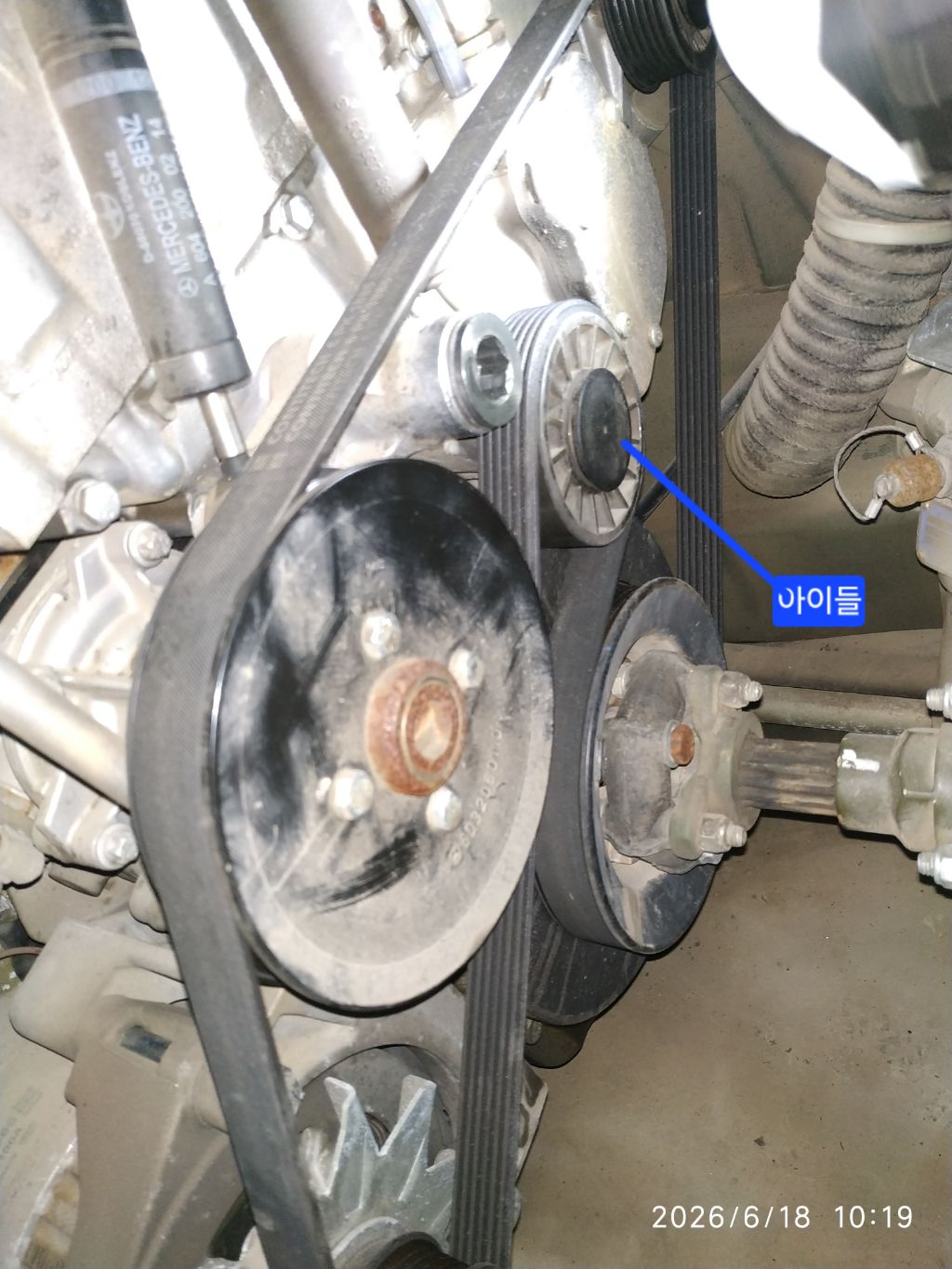

밴츠 603엔진

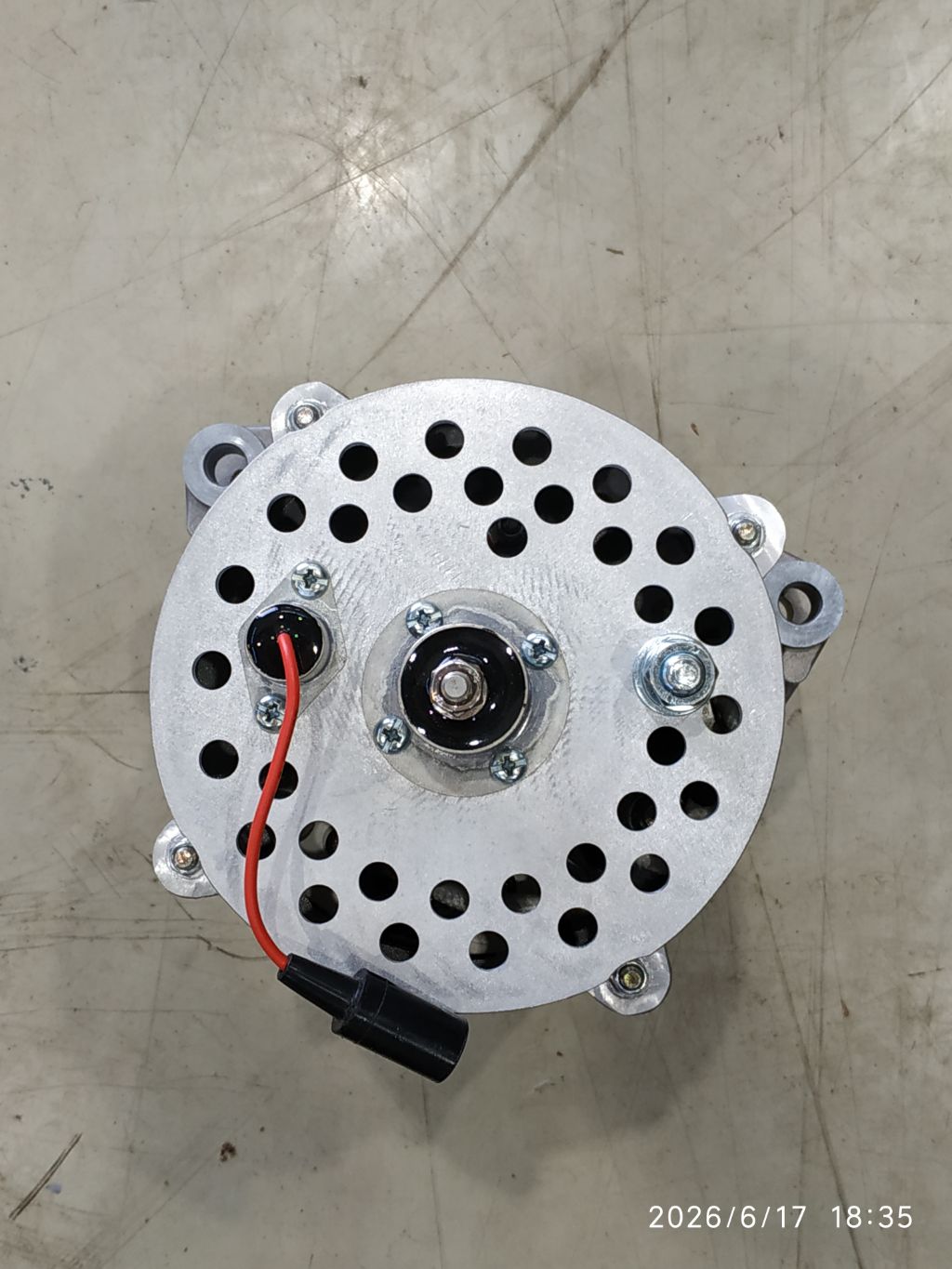

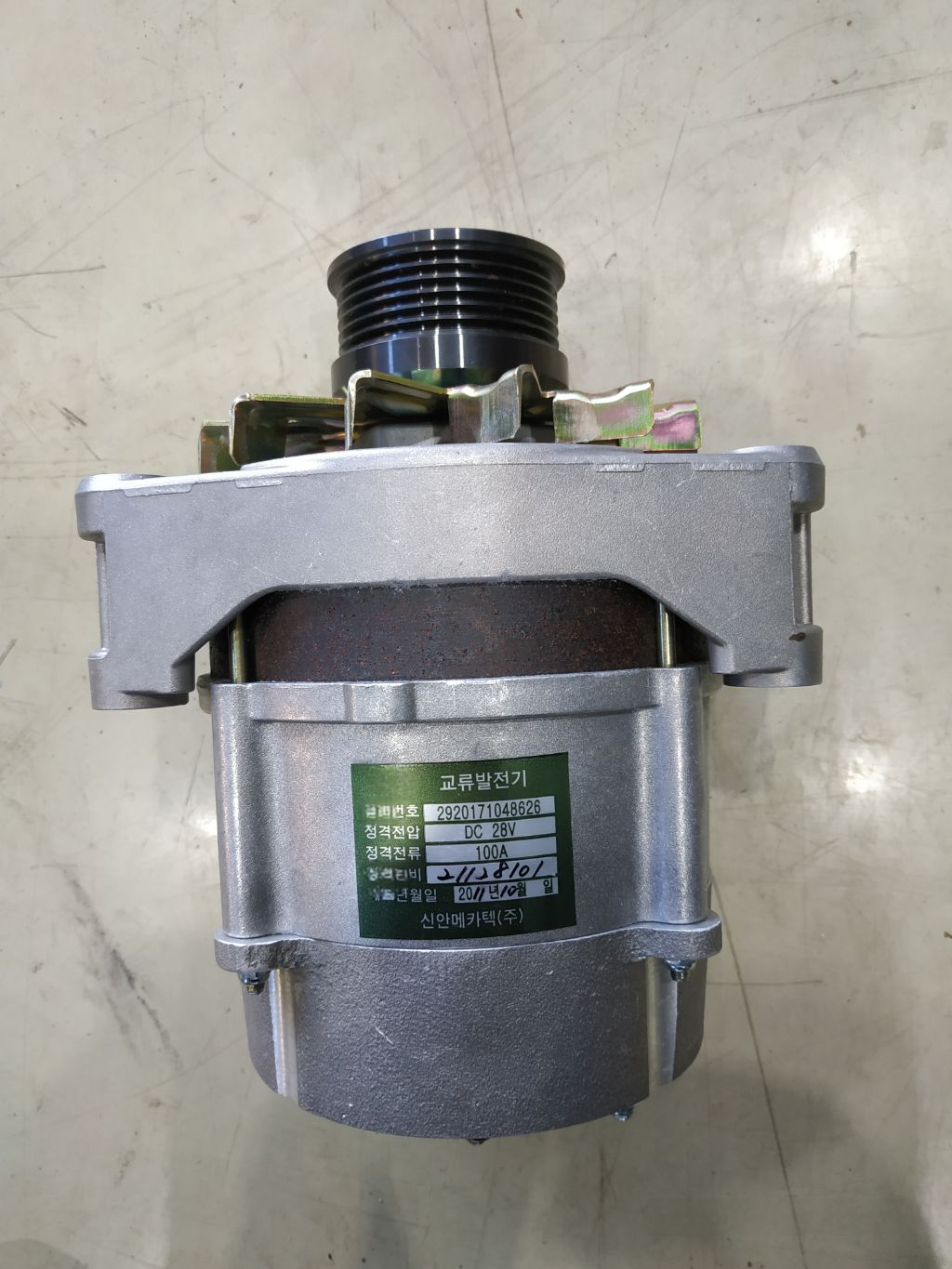

내부 단락으로 교환할 부품
중앙 부분이 출력단자 (B+)
▪︎발전기 IG전선 (빨강색) 길이가 짧아서,
길이 연장하였고 수축튜브 마감하였음.
.
.
.

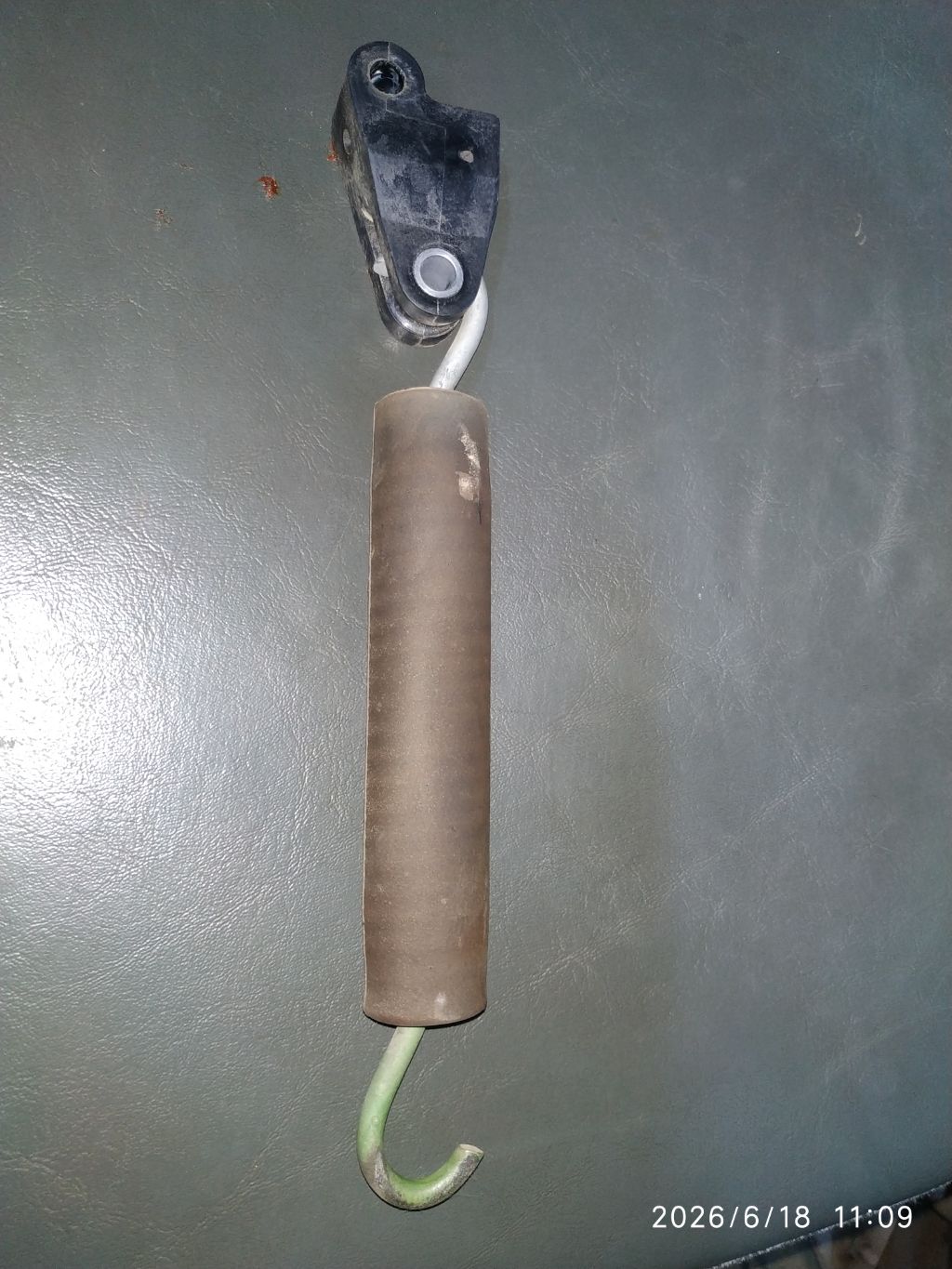

▪︎아래는 텐셔너 제거하는 절차.

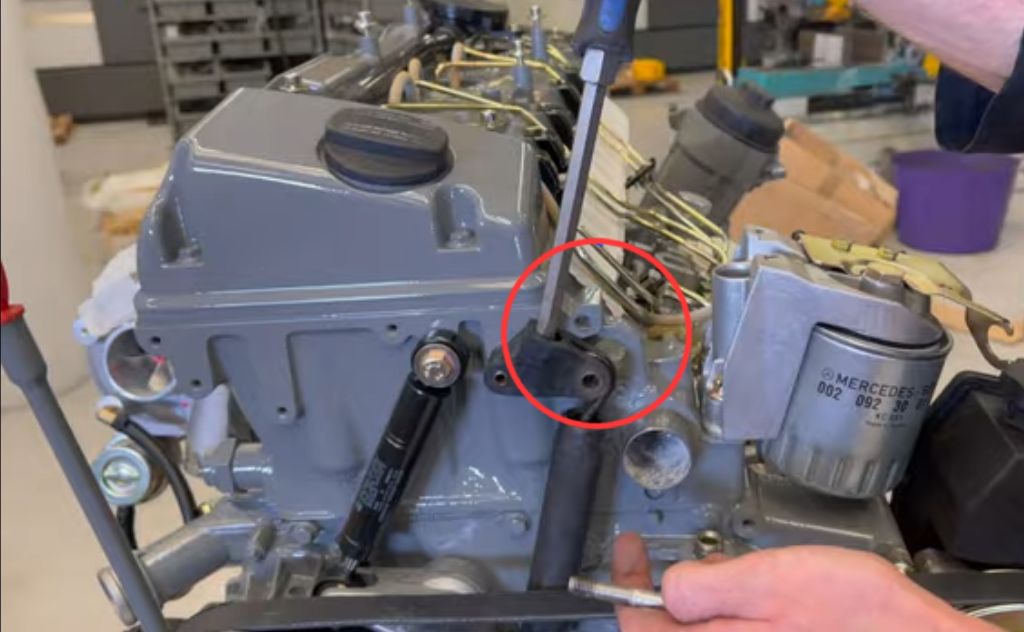

링크 영상 캡처 (볼트 뽑은 후)

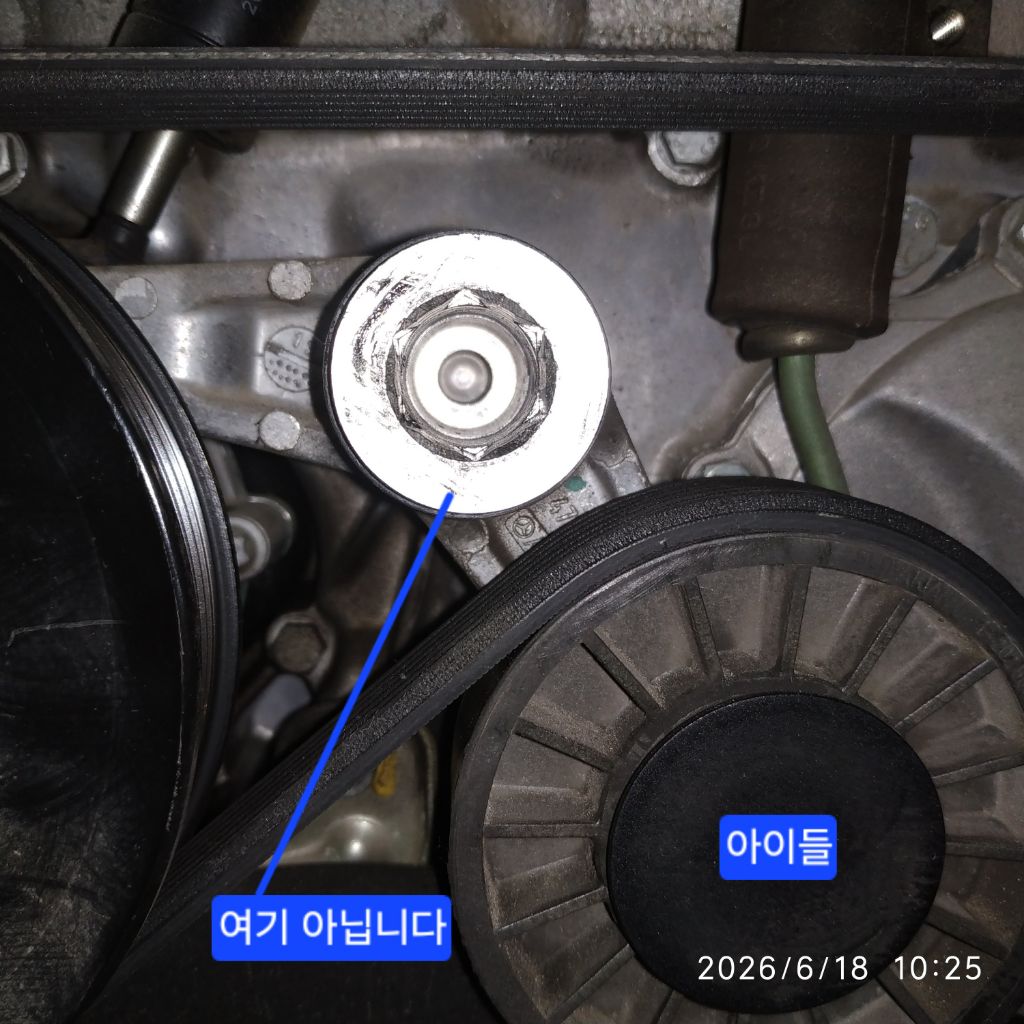

위에 사진에서 동그라미 부분을 집중하여 보세요

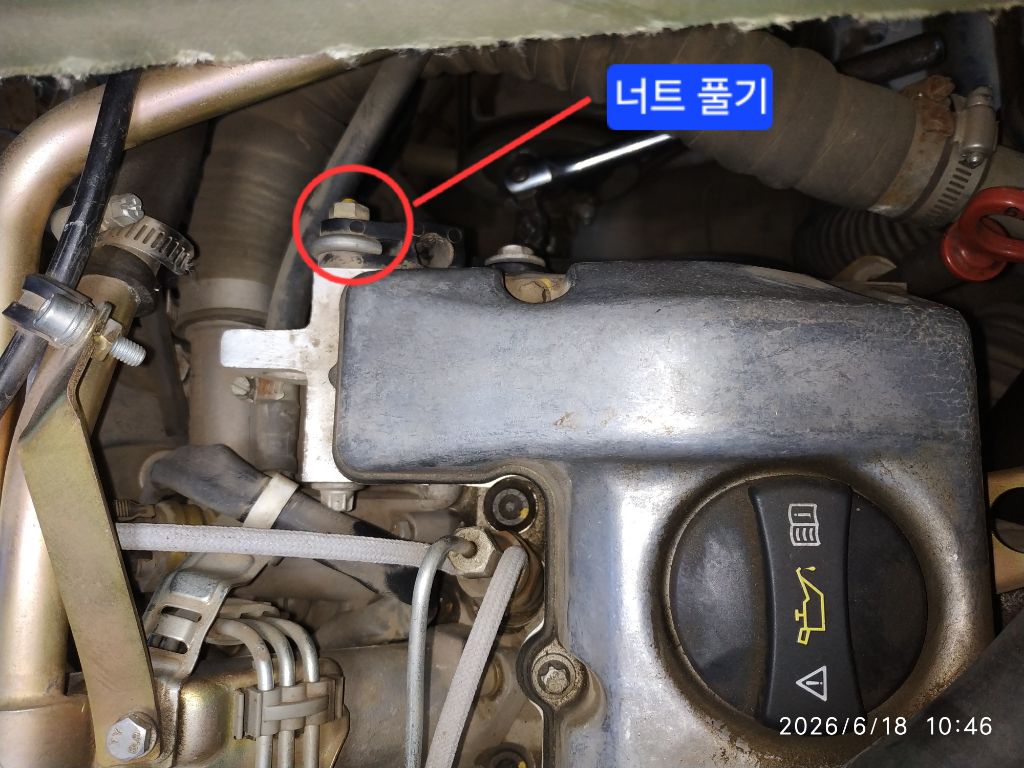

12mm 너트를 풀러요
위에서진의 텐셔너 고정볼트에서 너트 푼다.

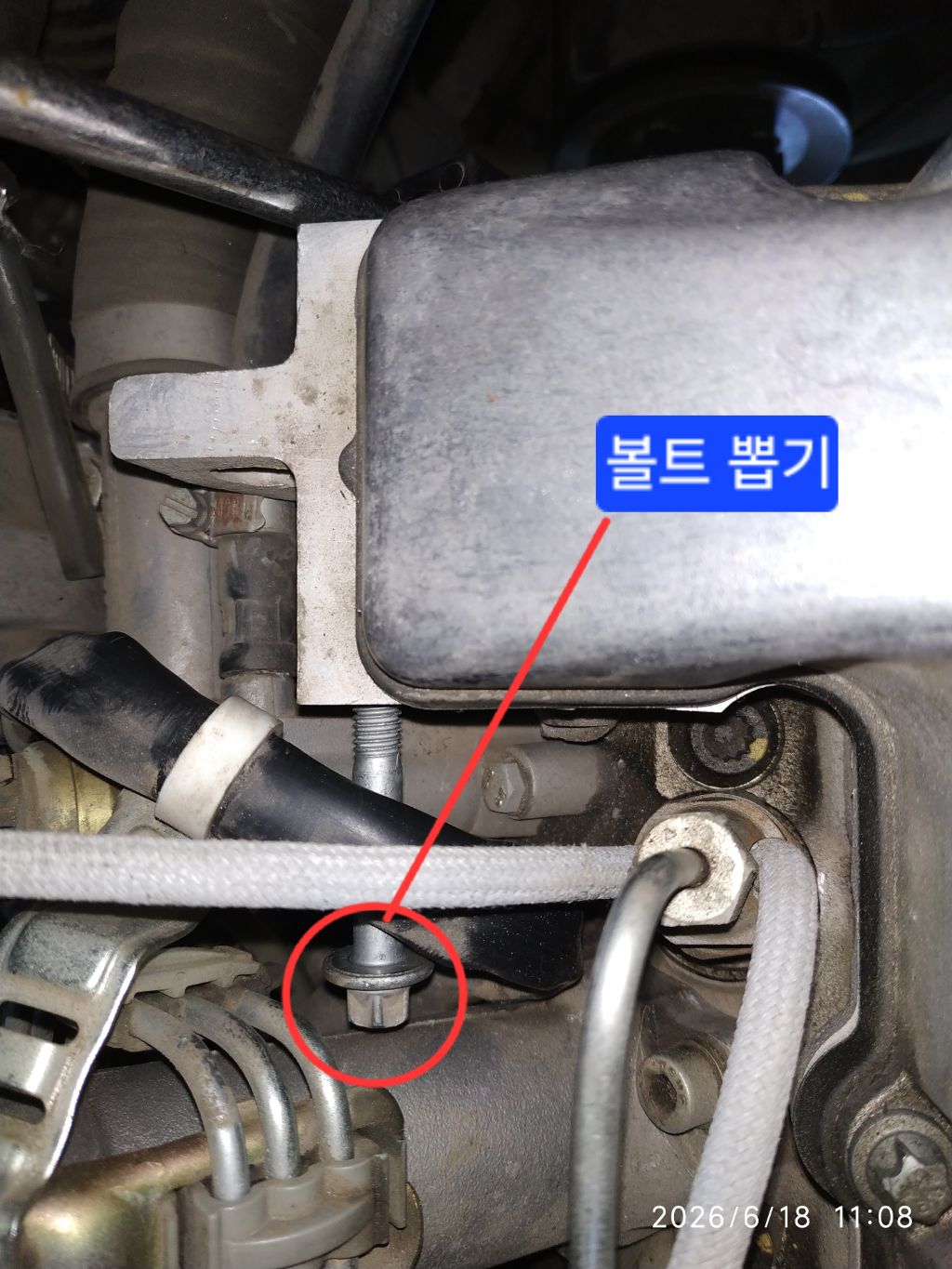

텐셔너 고정볼트 뽑는다
볼트를 후방쪽으로 당겨놓는다
(완전 탈거 하지 않아도 된다)

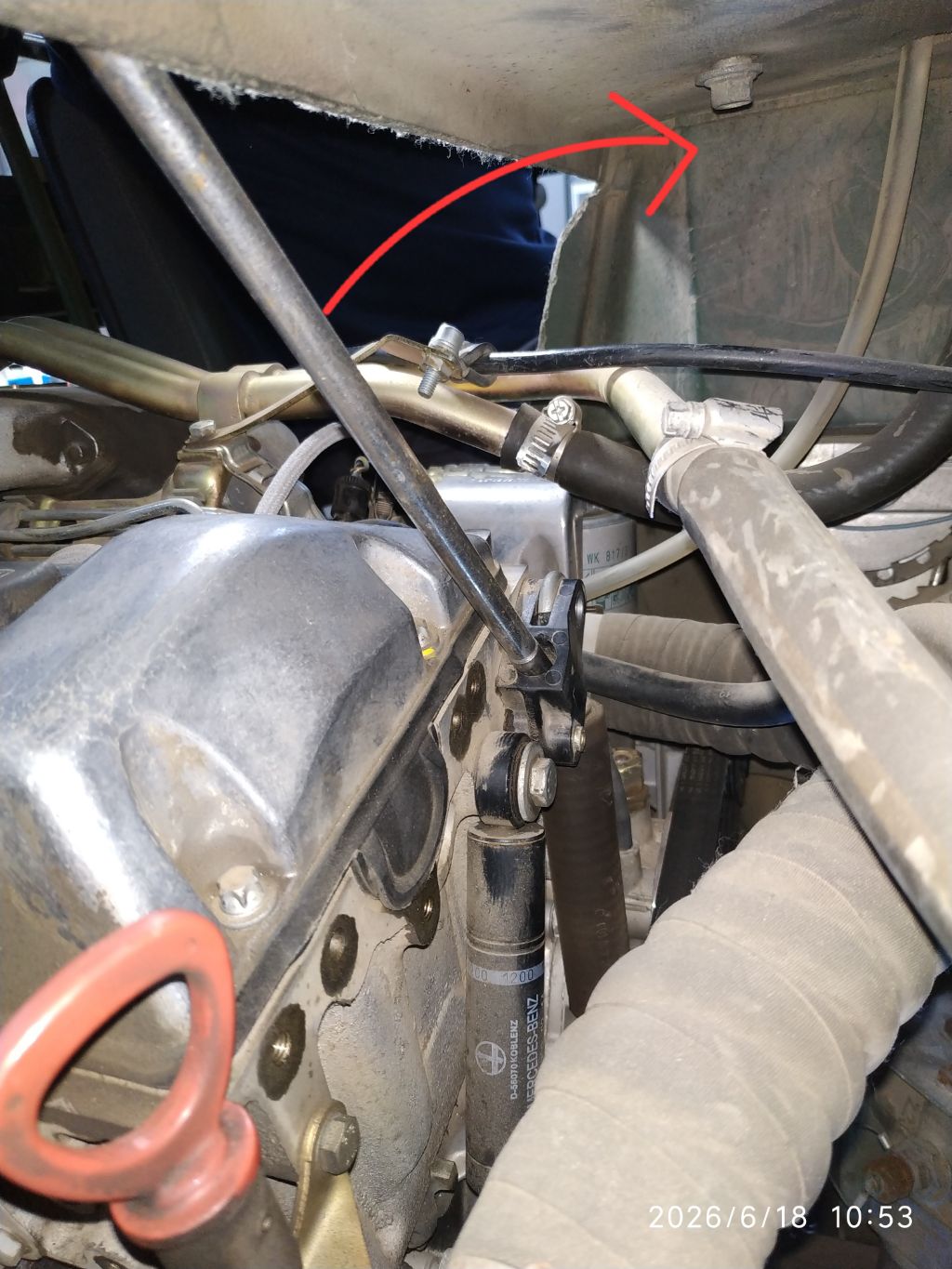

화살표 방향으로 밀어주면 장력해제됨
위에사진에서 화살표 방향으로 밀어준디.
이때 볼트가 걸려있으면 욺직이지 않는다.

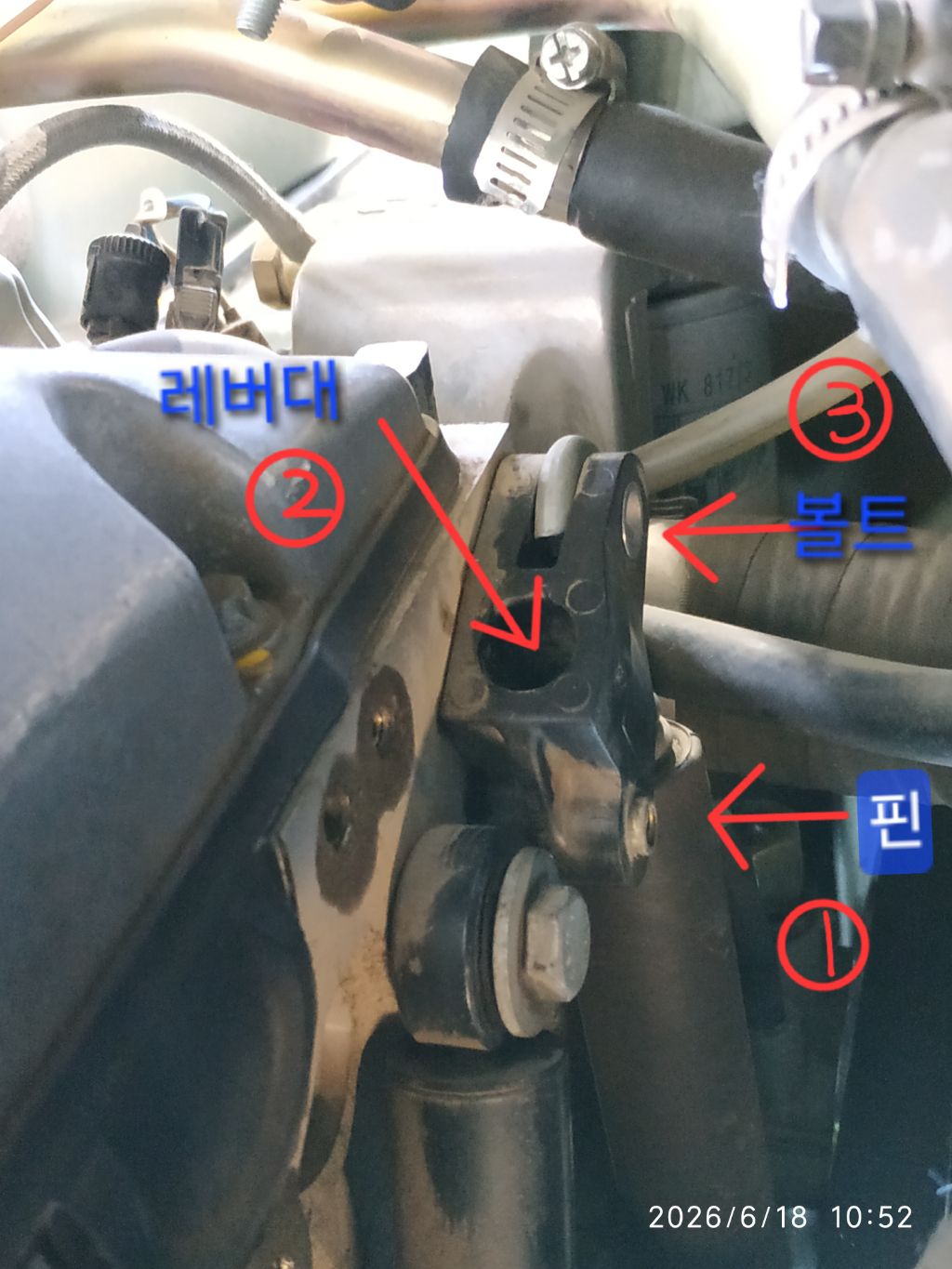

번호 순서대로 결합
