도면 표기 기호//

[戰士]

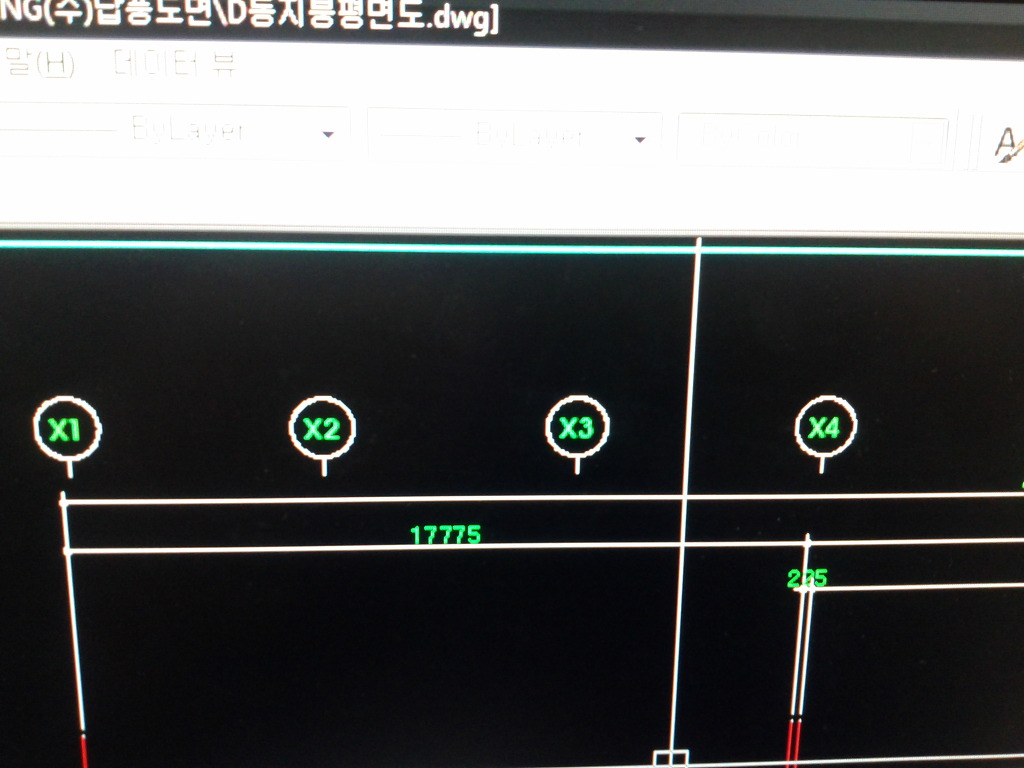

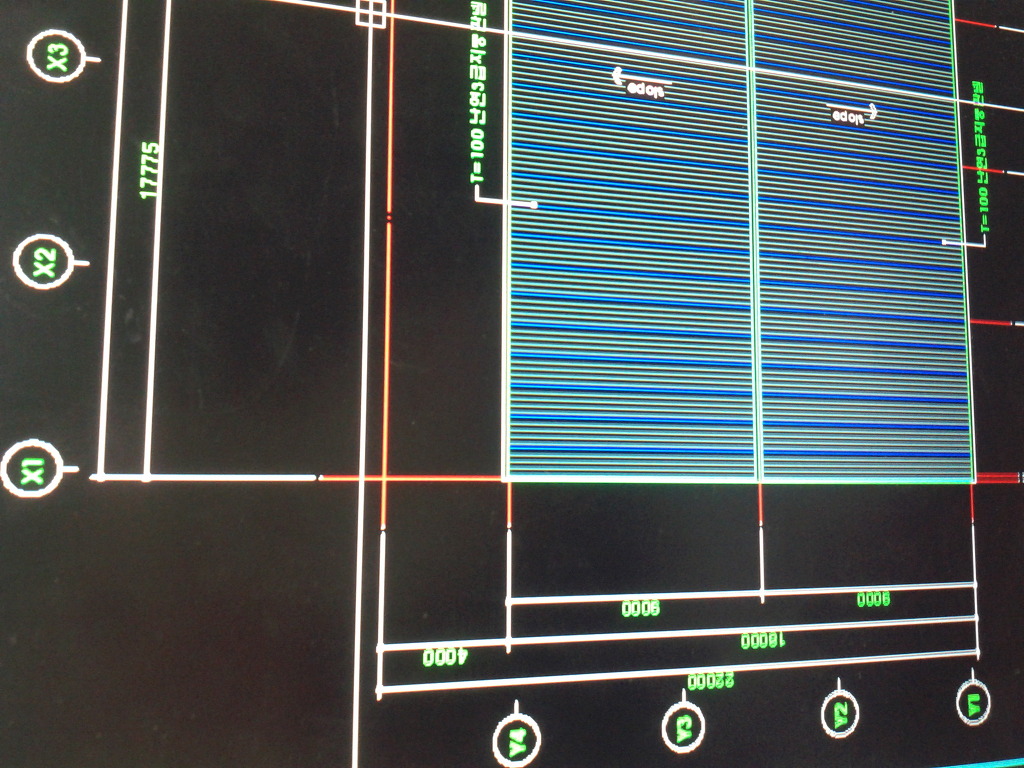

건축 골조 도면이나 토목도면 보면 X1 X2 X3... Y1. Y2... 등이 있는데요. 그게 무슨뜻인지 궁금합니다.

[혀누님]

안녕하세요 건축설계 실무자인데요. 님이 궁금해하시는건 "주열"이라고 합니다. 건축을 할때 주로 기둥이 들어가는 곳을 x,y열로 구분을 해놓는데요. 어떠한 건축 모듈을 정해놓고 설계를 했을때의 모듈의 기준점이 될 수 도 있구요. 좌표를 지정해 줌으로 인하여 도면을 설명할때에도 쓰이죠.. 예를 들면 x1,y4열쪽 기둥에 어떠한~~머 이런 설명을 할때도 좌표로서의 역할도 합니다.~

[판다사마]

윗분이 말씀 잘하셨네요 ~~주열입니당~~

[Leojo]

감사합니다

[호랑나비 나나]

우선 골조의 중심선으로 생각하시면 됩니다.
X= 가로의 기준선이면서 번호순으로 표기한것입니다
Y=세로의 기준이고요

[난장소년]

주심도 보시면서 하시면 될듯합니다.
