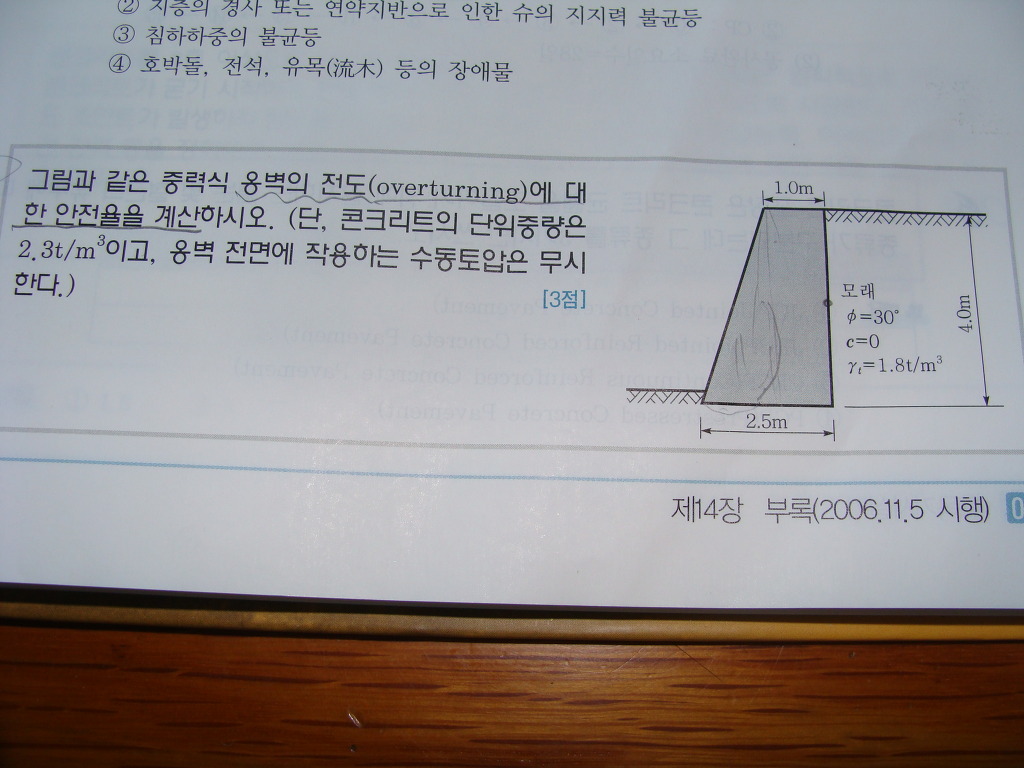

정말 이해를 못하겠습니다.(옹벽의 전도에 대한 안전율 계산)

[hahwetor]

안전율 공식을 이해를 못해서 무조건 외울려고 하는데 밑에 있는 공식에서 b와 B, y의뜻을 모르겠습니다.

왜 2*1.5/3을 해주고 밑변에 4/3이 나왔는지 설명좀 해주시면 감사합니다.

[박윤일]

삼각형 부분[(1/2 * 1.5 * 4 * 2.3)* (2/3 * 1.5)] + 사각형부분 [(1*4*2.3)*(1.5+0.5)] / [Pa*h/3] 풀이하실떄는 한글부분은 적으실필요는 없구 보기쉽게 보시라구 적어드린거구여
여기서 삼각형부분에서 2/3 에서 1.5를 곱햇냐면은 위그럼 보시면 사다리꼴에서 아랫부분왼쪽부분잇죠 거기를 중심으로해서 수평거리로 도심거리를 구하는거에요(x거리) 그래서 삼각형의 도심 (윗부분이 얇으니 2/3 이신건 아시겟죠) 2/3에다가 h한거에요. 사각형부분은 삼각형h에다가 사각형도심을 더해준겁니다. 그래서 1.5에 1/2 를 더한 값 2가 나오는거에요

[이제그만]

똑똑하신분들 많으시네.. 저는 합격한이후에 다 리셋됫는데..

[hahwetor]

정말감사합니다. 드뎌 이해가 되기 시작했네요^^

[tanosii]

작용력/저항력 즉 자중과 토압 일부분이 저항력이 되고 작용력은 옆에서 작용하는 토압 되겄심다 즉 넘어트리려는힘과 안넘어지려는힘의 싸움

[토목기사가뭔지]

와우!진작에문의할걸ㅋ감사합니다!
