2연암거 철근량 구할려고 하는데 공식은 도통 무슨소린지 모르겠고
눈으로 직접 다셀려고 하는데 S13 철근과 S14철근이 어디서 어디까지인지 모르겠네요....

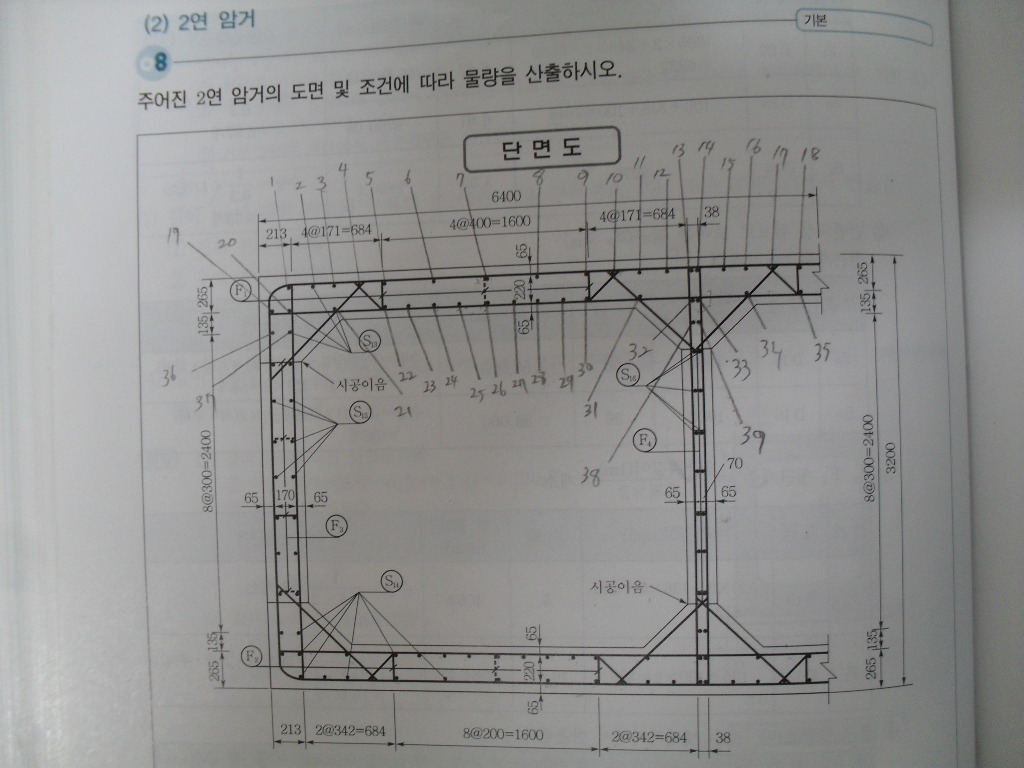

첨부사진에 철근마다 번호를 다 기입해뒀는데 고수님들 제발좀 알려주세요ㅠㅠ
다음검색
댓글
댓글 리스트-
작성자jogeol 작성시간 14.03.29 위에 시공이음이라고 표시된 점선을 경계로 S13하고 S14가 나누어집니다. 오른쪽과 가운데 경계면을 중심으로 2배하시면 되겠네요. 그리고 철근을 세시고 검산은 위와 아래에 나온 철근 간격표를 보시고 확인하셔도 될꺼 같네요. 반대로 철근간격으로 숫자를 정해 놓고 검산은 직접세어 보시던지요.^^
-
작성자토목기사빠링 작성자 본인 여부 작성자 작성시간 14.03.29 감사합니다^^ 근데 아직이해가안되네요ㅠ
시공이음을 경계로 위쪽은 S13, 아래쪽은 S14인것과 철근량세어서 곱하기2 해줘야되는건알겠는데 왜 수량이 60개가나오는지모르겟네요...
제가 그림에 연필로 표시한 철근수가 39개인데그럼 78개나와야되는게아닌가요?ㅜ
저기서 어떤철근들을 제외시켜야되는지좀 알려주세욥ㅜ -
작성자jogeol 작성시간 14.03.29 14~18,33~35,39번은 빼야합니다.지금 중복되어있습니다.9개를 중복해서 두배하니까 18개가 더 많습니다. 횡방향대칭은 F4번 간격유지철근의 중심입니다. 님이 중심으로 착각하신 선은 중심선이 아니고 종방향절단면입니다.
-
작성자토목기사빠링 작성자 본인 여부 작성자 작성시간 14.03.29 정말감사합니다ㅠ^^
