- 아파트 및 오피스텔 등의 세대별 급수에 사용되는 밸브로 종전 수도용 앵글밸브에 감압기능과 첵크기능을 추가한 밸브로서 별도의 감압밸브 설치가 필요없다.
- 제품을 콤팩트하게 일체화하여 기존 양수기 함에서의 설치공간이 여유로와 설치시 작업성이 뛰어나다.

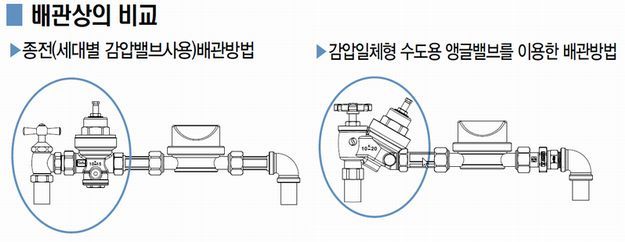

- 종전배관시 수도계량기의 공 회전으로 인한 문제를 확실하게 해결한 제품이다.
- 첵크기능이 내장되어 있어 역류방지가 확실하며 워터햄머 현상을 저감시키는 동시에 배관 구조가 단순하고 설치비 및 유지비를 절감시킨다.
- 1차측인 수도용앵글밸브 내부에 여과망(Screen)이 내장되어 이물질 청소시 편리하게 사용할 수있다.(사용설명서참조)
▶ 본 제품은 주문자의 요구압력으로 Setting되어 출고되며 "수압시험용볼트"(실용신안등록)가 장착고정되어 세대내의 배관수압 시험시 별도의 조치가 필요없다.(시험이 종료된 후 반드시 빼내어 제거해 주어야 한다.)
|
 |
| 형식 NO |
SI-104 |
SI-104A |
| 적 용 유 체 |
냉, 온수 |
| 적 용 압 력 |
MAX, 10kgf/㎠ |
| 적 용 온 도 |
MAX, 100˚C |
| 내 압 시 험 |
수압 20kgf/㎠ |
| 접 속 방 법 |
KS 관용 테이퍼 나사(Rc), NPT나사 |
| 압력조절범위 |
0.5~3.0,2.5~5.0kgf/㎠ |
주
요
재
질 |
BODY |
CAST BRONZE |
CAST BRASS(NPb) |
| 압력조절 구동부 |
DIAPHRAGM [EPDM or H.NBR] |
| SEAT |
STS304 |
| DISC |
FORGED BRASS(Ni-Cr 도금) |
BRASS(NPb) & EPDM |
| SCREEN |
STS 304 |
| PACKING & O-RING |
EPDM | |
 |
| UNIT : mm |
|

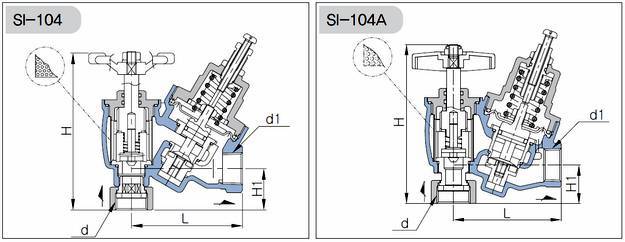

형식 NO |
SI-104 |
SI-104A |
| SIZE |
H
(OPEN) |
L |
H1 |
d |
d1 |
H
(OPEN) |
L |
H1 |
d |
d1 |
| 15A (1/2") |
104 |
73 |
27 |
Rc1/2" |
Rc1/2" |
100 |
68 |
24 |
PF1/2" |
Rc1/2" |
| 20A (3/4") |
112 |
78 |
30 |
Rc3/4" |
Rc3/4" |
|
|
|
|
|
| 20Ax15A(3/4"x1/2") |
112 |
78 |
30 |
Rc3/4" |
Rc1/2" |
111 |
71 |
30 |
PF3/4" |
Rc1/2" |
| 25A (1") |
121 |
93 |
31 |
Rc 1" |
Rc 1" |
|
|
|
|
| | |
신일밸브제품
|
