블루투스 키보드 수리
모델명 : 애플 블루투스 매직 키보드
증상 : 전원버튼이 눌리지 않음
원인 : 키보드가 떨어지면서 전원 버튼 쪽 모서리가 찌그러짐
문의 결과 :
(온라인) 애플 수리센터에 맡기면 리퍼 교체 11만원, 사설 업체는 공임비 듭니다.
(태백D컴퓨터 사장님) 수리할 수 없습니다. 애플 수리센터나 사설업체에 맡기세요.
자료 검색 :
Apple 무선 키보드의 보드, 전원 버튼 및 배터리 장착함 분해하기 - iFixit 수리 안내서
[BP/IT] 애플 블루투스 키보드 자가 수리 (tistory.com)
자가 수리 결과 : 정상 작동
수리 순서 :
1. 위 수리 안내를 따라서 분해함
(주의 1) 케이블 가드가 부러지기 쉬움. 부러져도 고정 가능.
(주의 2) 부품을 빼고 넣을 때 기판 케이블에 걸리기 쉬움. 상하지 않게 주의.
2. 전원 버튼 옆 찌그러진 부위를 커터칼과 일자드라이버로 긁어냄
3. 분해 반대 순서로 조립 후 정상 작동 확인
4. 키보드 두껑 닫고 마무리
수리 과정 사진으로 보기
0. 건전지를 뺍니다.

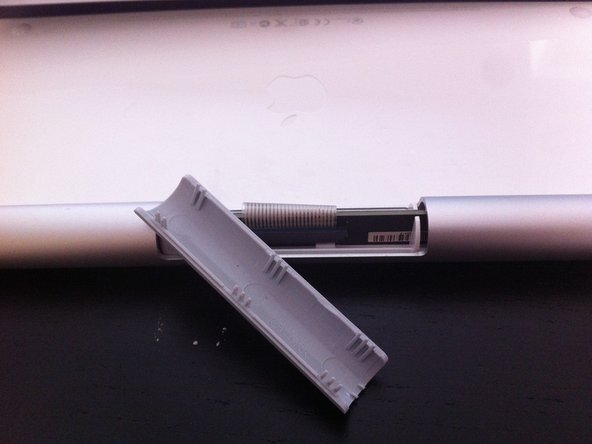

1. 키보드 뚜껑(커버 플레이트) 열기 : 끌칼(긁개=헤라=슬립 매탈프라이)로 왼쪽 끝부터 오른쪽으로 조금씩 벌려 나가면 뚜껑이 열립니다.

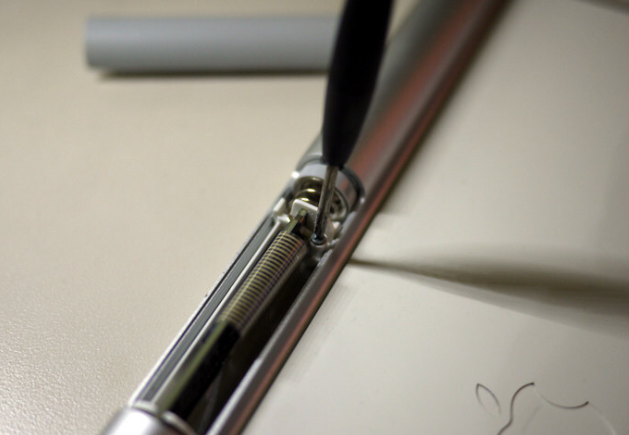

2. 기판에 있는 나사를 뺍니다. 나사머리 크기에 맞는 +자 드라이버 사용.

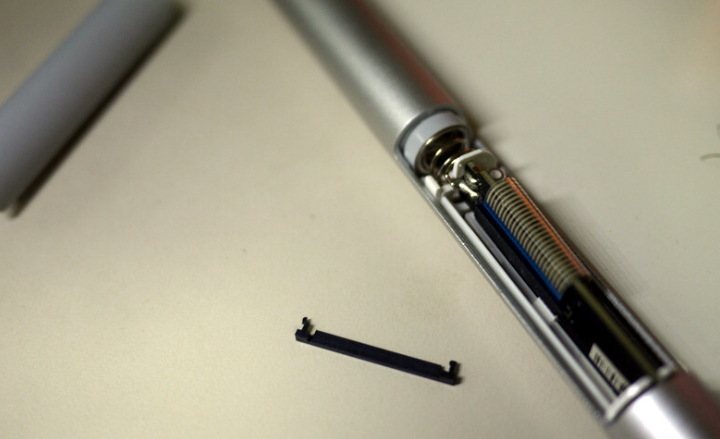

3. 케이블 덮개 (검은색 가드)를 뺍니다. 양끝 갈고리가 부러지기 쉽습니다. 부러지더라도 다시 꽂을 수 있습니다.
4. 케이블을 분리합니다. 본드로 붙어 있습니다. 핀셋으로 조심히 당기면 떨어집니다.

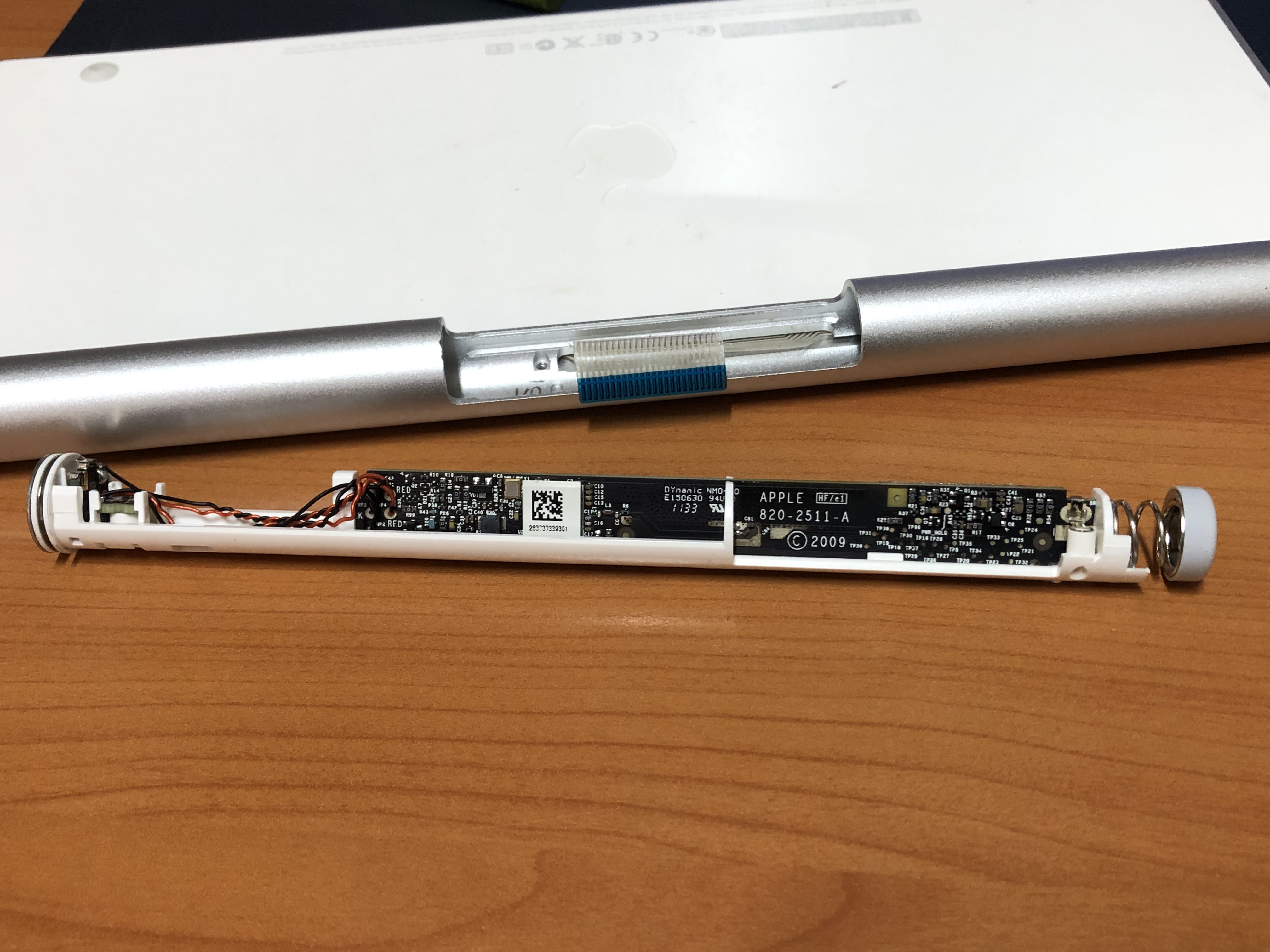

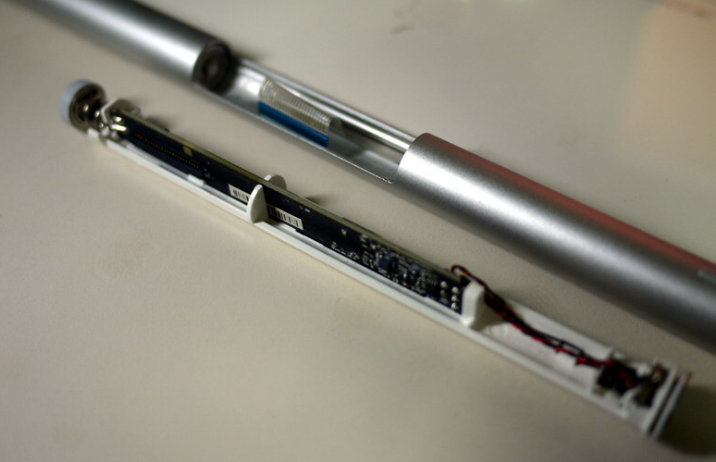

5. 기판을 뺍니다. 전원 버튼 쪽으로 톡톡 치면 빠집니다. 키보드 케이블에 걸리지 않게 주의합니다. 이번 처럼 전원 버튼 쪽 모서리가 찌그러지면 잘 빠지지 않습니다. 커터칼로 찌그러진 부분을 긁어 내고, 건전지 홈으로 드라이버를 넣어서 톡톡 치니 기판이 빠졌습니다.

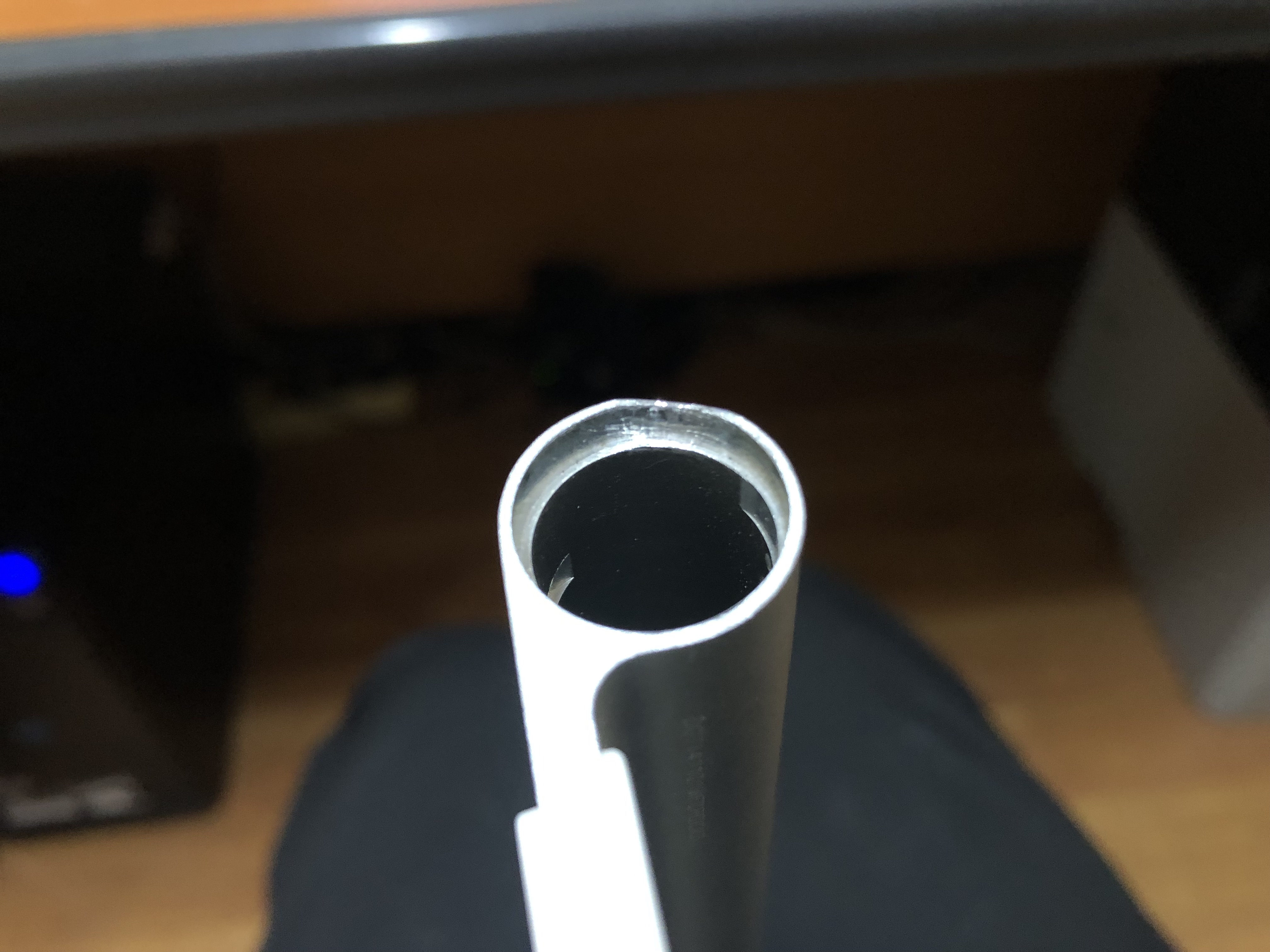

6. 전원 버튼 쪽 찌끄러진 부위를 커터칼과 일자드라이브로 긁어 냅니다. 수월하게 깎입니다.
7. 역순으로 조립 후 스마트폰 블루투스와 연결하여 잘 작동하는지 확인합니다.
8. 마지막으로 키보드 커버 플레이트(뚜껑) 닫습니다. 끝.
