트러스 부재 절점법

[토목합격!!]

선생님 안녕하세요!

트러스부재 문제 유형익히고있는데
지점에서 바로 인접한 부재는 절점법 쓰고
경사부재나 반력이랑 거리가 있는건 단면법으로 푸니까 대부분 문제가 풀렸는데
절점법 조금 더 이해를 하고싶어서요..!
이해를 한듯 못한듯 애매해서요ㅠㅠ!.....

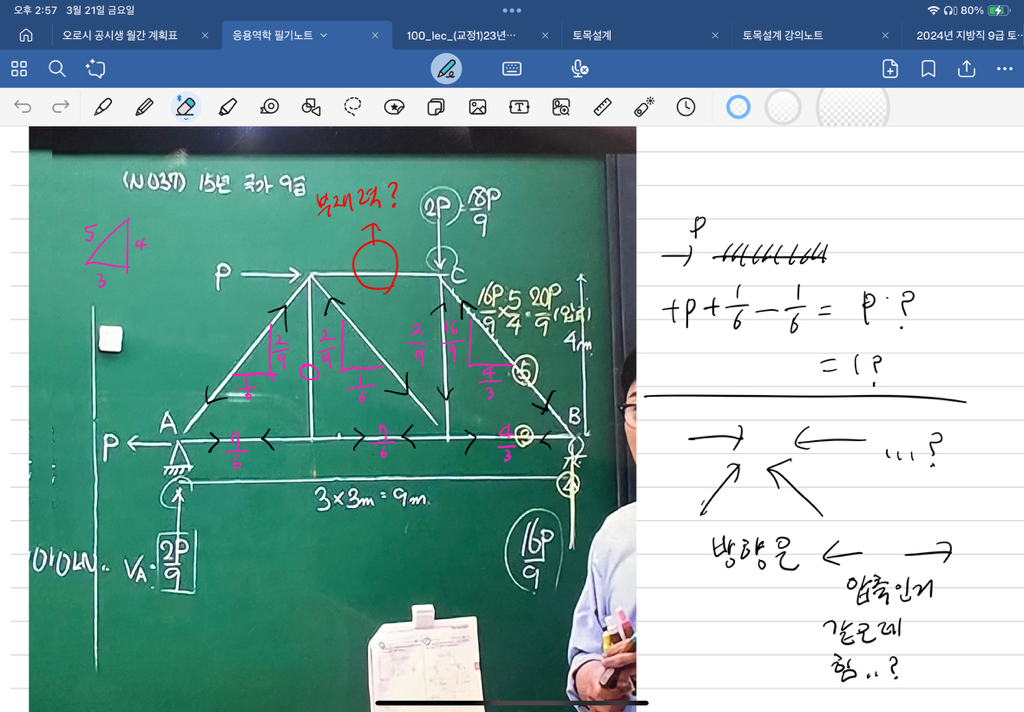

아래 그림에서 빨간색 부분 부재력 절점법으로 어떻게 푸는지 알수있을까요...?ㅠㅠ
방향은 < > 압축인거같은데 힘을 어떻게 구하는지가 모르겠습니다ㅠㅠ

[이학민(뚱글게살자)]

안녕하세요. C점에서 절점법을 사용하면
왼쪽 구하려는 부재력과 오른쪽 BC 부재의 수평분력 크기(-4P/3)가 같아야 합니다.^^

그리고 문제 풀 때 화살표 그리는 건 지저분해져요. 그냥 +, -로 표기하는 게 좋습니다!

[토목합격!!]

헉 선생님 이해했습니다!!
계속 왼쪽에서 어떻게 구하는지만 생각했는데
오른쪽 bc부재 수평분력을 보니까 그렇네요!!!
ㅎㅎ감사합니다!!

[토목합격!!]

+- 표기를 하다가 잘모르겠었어서 화살표로 했는데 ㅠㅠ 더 어려워진거같기는합니다.. 혹시 아래 그림에서 인장압축 부호 표기 한번만 부탁드려도될까요ㅠㅠ
지점에 가까이있는 부재는 퐁당퐁당으로 하는데 지점에서 멀어질수록 어떻게할지가 잘모르겠습니다....

[토목합격!!]

토목합격!! 아니면 지점가까이는 퐁당퐁당하고
지점이랑 멀어질수록 단면법으로 부호결정을 하는게 나을까요..??

[이학민(뚱글게살자)]

토목합격!! 제가 보니까 몇 번 더 연습하면 잘 할거같습니다^^
이런 문제는 종합적으로 판단해야 합니다.
