응용역학 이론문제

[따규]

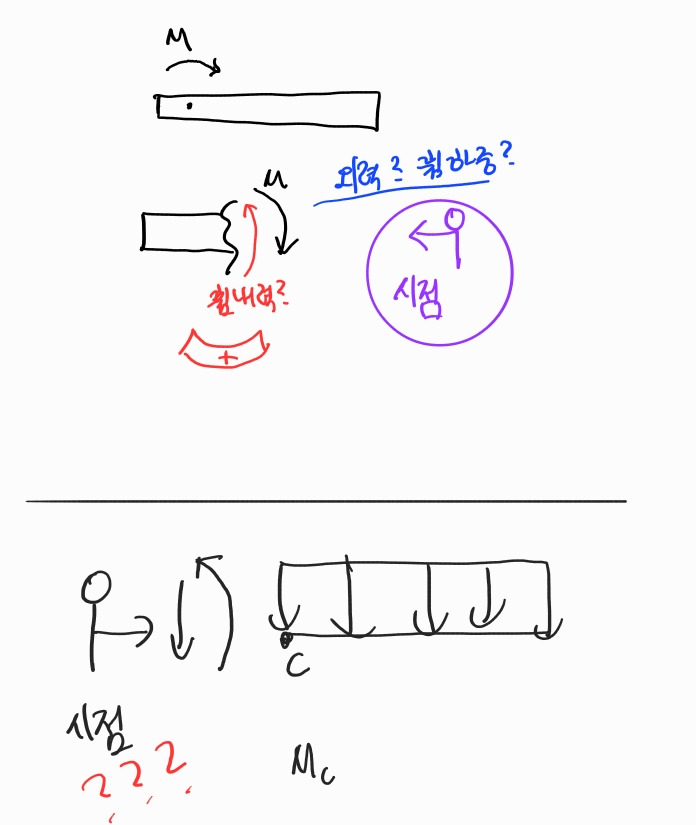

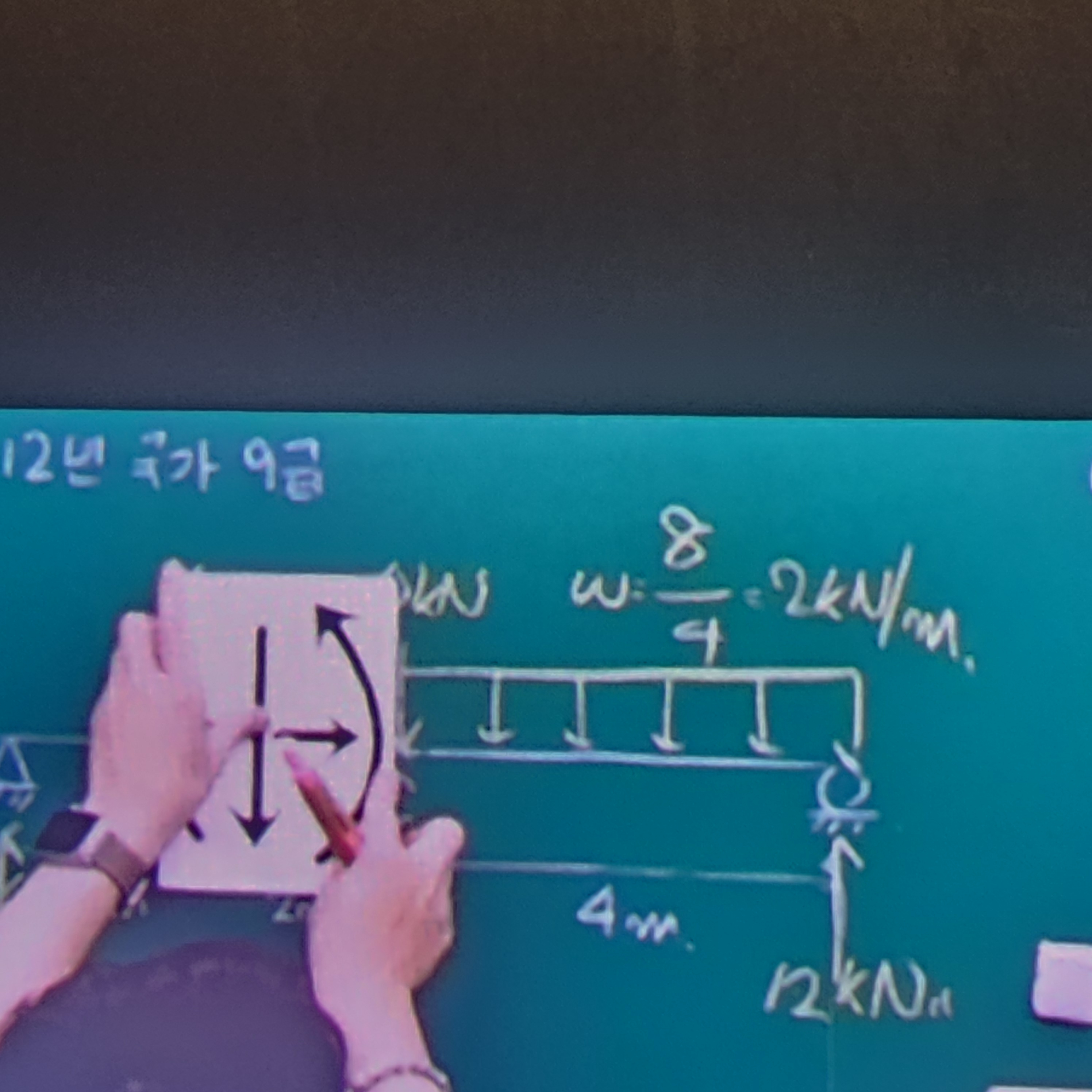

1. 시점이 이해가 잘안갑니다! 먼저 두번째사진에 Mc를 바로 구하는 방법에 있어 시점은 우측을 바라보는 시점으로 +-를 결정하고

    첫번째 사진에서는 왜 왼쪽에서 오른쪽을 바라보는 시점에서 휨모멘트와 전단력을 산정하나요?

    시점이 뭘 의미하는지 알고싶습니다

2. 휨모멘트는 외력인가요? 이게 예를들어 휨모멘트가 시계방향인 부재를 우측에서 좌측을 바라보는 시점에서 잘랐을때 부재 내부 내력을 보면 올라가는

모양이라 +라는 원리인가요?

[이학민(뚱글게살자)]

안녕하세요~ 답변이 늦어서 죄송합니다.

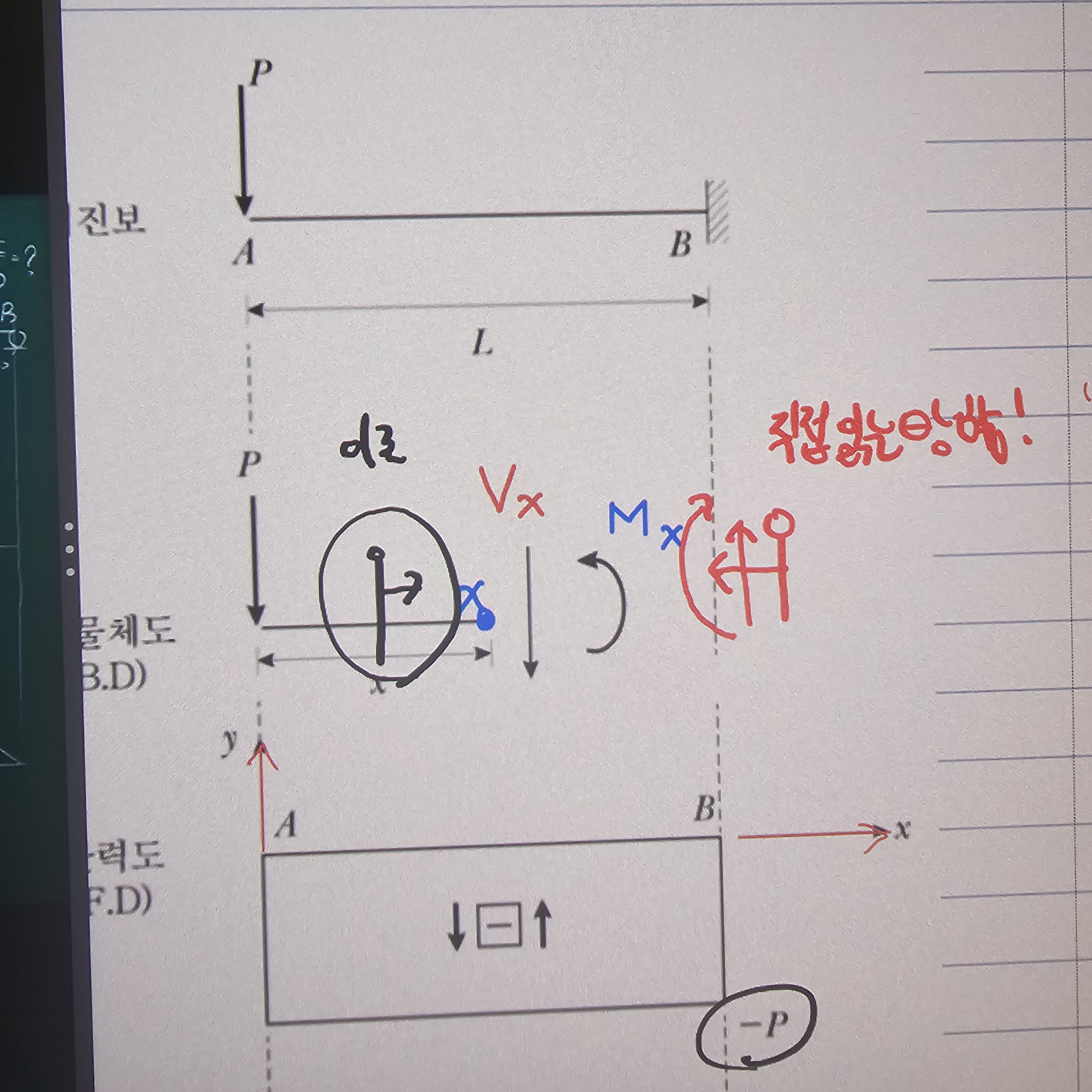

1. 자유물체도를 이용하는 방법과 직관적 방법을 혼동하는 것 같아요. 아래 이미지 파일 확인 부탁드립니다~
2. 외력의 종류는 모멘트하중, 집중하중, 분포하중이 있습니다.
외력에 의한 단면력의 종류는 축력, 전단력, 휨모멘트, 비틀림력이 있습니다.
기타 반력도 있습니다. (1장 이론노트 참고)

모멘트하중이 외력으로 보일 때도 있고, 단면력으로 보일 때도 있습니다. 처음에는 많이 혼동됩니다^^
또 궁금한 건 댓글주세요. 그리고 오픈채팅이 있습니다. 참고 부탁드립니다.

오픈채팅을 개설했습니다. 오픈채팅에 문의하면 실시간 답변이 가능합니다^^
