응용역학 이론노트 p.41 부정정차수 질문

[비숑]

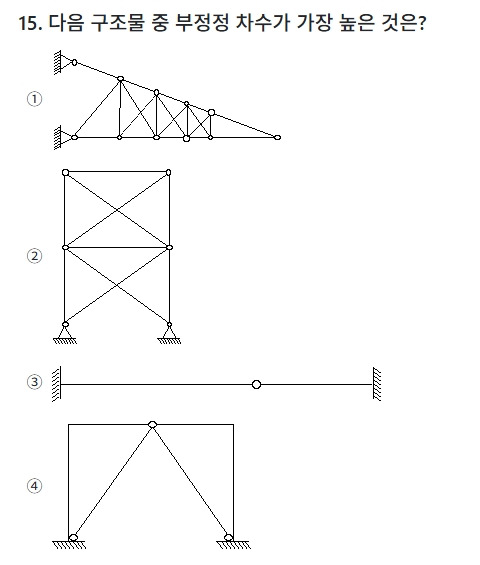

14년 지방직 9급 문제

1번 그림....

학민샘 트러스연속성이용 꿀팁 이해했고 잘 풀리는데요

근데! 직접 내적 부정정차수 공식 이용해서 구해보려는데... 폐합수가 14개, 구속력해제수 31개 나오는데 생판 틀리네요

어떻게 구해야할까요..

[이학민(뚱글게살자)]

비숑 x모양의 가운데 보면 내부힌지(활절)가 없어요~
트러스는 직선부재와 활절로 연결되어야 합니다~
즉, 가운데 부분은 크로스 부분으로 엇갈린 형태입니다.
엇갈린 형태에 따른 내적 폐합수는 이론노트에 나와있습니다^^

[비숑]

이학민(뚱글게살자) 선생님, 트러스는 4장 내용이라 제가 잘 모르는데요. 저 그림을 보고 궁금한 것이 생겼어요.

1번질문
사각형에 X모양이 들어간 구조는 트러스가 아닌 건가요? (구글 이미지에 트러스 검색해서 대체적인 모양은 파악했어요)
아니면, 사각형에 X모양이 들어있으면서도 가운데 내부힌지가 들어가면 트러스가 되는건가요?

2번질문 (사진첨부)
저는 크로스 부분 생각도 못 했어요. 왜냐면 이론노트에 나와있듯이 저렇게 동그랗게 튀어나와야지만 크로스가 되는구나 생각했거든요. 근데 문제마다 크로스 표시가 없어도 엇갈린형태라고 알아야되는 문제도 있는 걸까요?


제가 뭔가 아는 건 없고 궁금은한데 이해는 못하고 이걸 어떻게 쉽게 설명해줘야하나 생각하실 선생님 생각하니 죄송하기도하네요;;.... 일단 저 문제 자체는 이해했어요 트러스연속성으로!!
일단 푸는 방법은 알았으니까 이 문제는 넘어가고!!!!! 쭉쭉 진도빼고 트러스도 배우고 하면 제가 질문 드린 것들 그냥 다 이해되는 사소한 것들이겠죠?
제가 그냥 성격자체가 소심해서... 이러면 안되는데, 팍팍넘어가야하는데.... 이번것을 계기로 숲을 보도록 노력해야겠다는 생각이 더 듭니다ㅎㅎ ㅠㅠ 웃픈.

[이학민(뚱글게살자)]

비숑
1. 엇갈린 부재입니다. 측면에서 바라보면 결합된 형태가 아니라 서로 떨어져 있습니다.

2. 동그랗게 튀어나온 부분은 엇갈렸다는 것을 표현하기 위해 그렇게 그려진 것입니다. 실제 트러스 부재는 동그랗게 형성될 수 없으며, 반드시 직선 부재입니다.

괜찮습니다. 궁금한 점이 있으면 언제든지 질문 주세요.
파이팅입니다! 😊

[비숑]

이학민(뚱글게살자) 이해가너무잘돼요고맙숩니다선생님 ㅎㅎ
