응용역학 19년 국가직 7급 11번

[토지리]

안녕하세요, 선생님

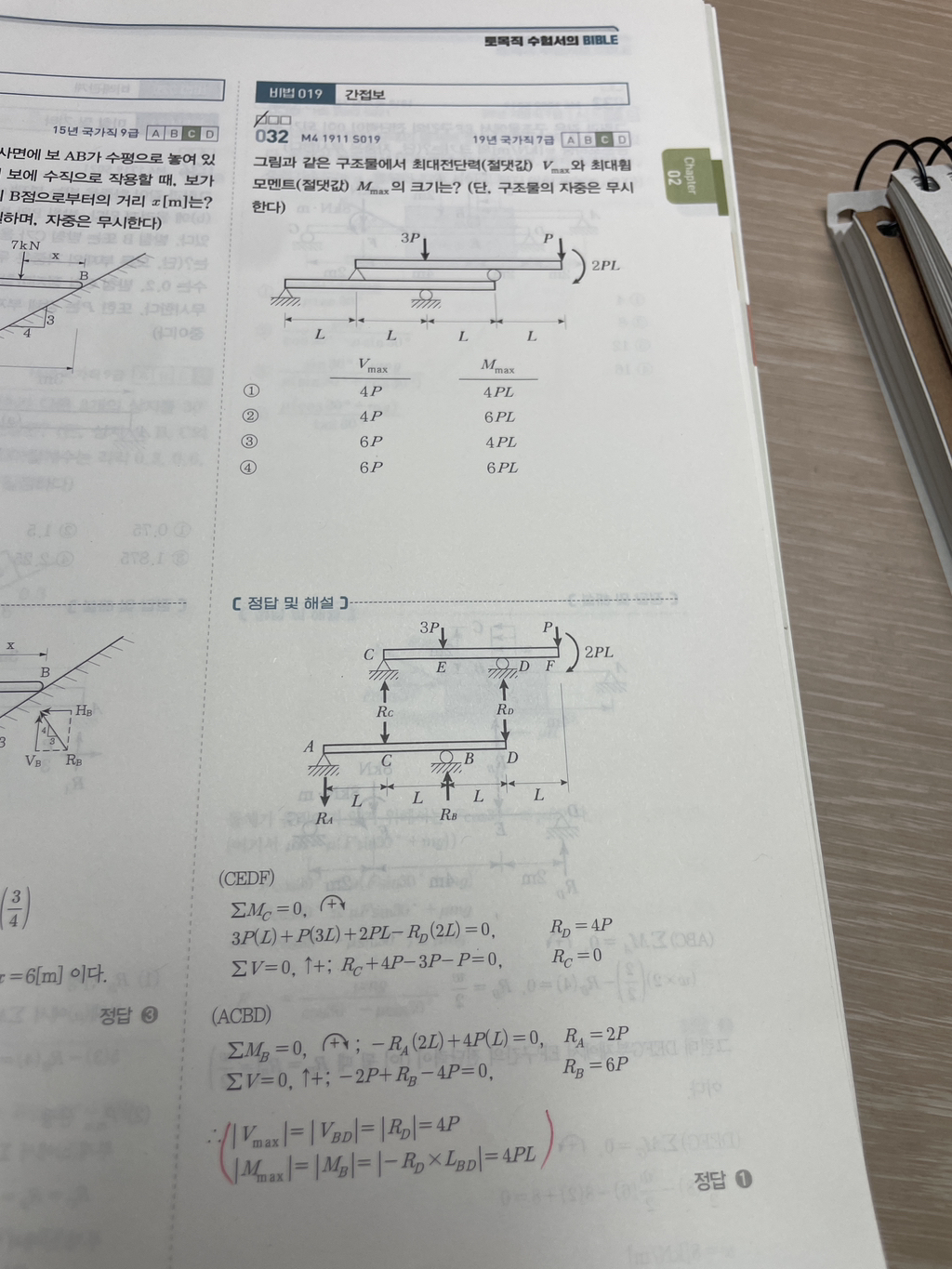

아래 풀이와 같이 반력들은 모두 구했는데
Vmax (최대전단력)이 왜 6P가 아니라 Rd인 4P가 되는지 이해가 가지 않아 여쭈어봅니다. 챗gpt에 물어보니 최대 전단력은 가장 큰 반력 바로 옆 단면에서 발생한다고 하는데 D근처에 잘라야한다는 것도 이해가 가지않고 어떻게 풀이를 해야할지 감이 오지 않아 여쭈어봅니다..

감사합니다

[이학민(뚱글게살자)]

안녕하세요~!
6P는 B점의 수직반력이지 전단력이 아닙니다.
전단력은 단면력의 한 종류로, 지점이 아니라 단면 내부에서 발생합니다.
즉, B점 바로 왼쪽 또는 바로 오른쪽 값이 전단력의 크기입니다.
가능하면 전단력선도를 그려보세요~
