안녕하세요~~
SFD에서 면적은 가로(길이)와 세로(전단력)으로 2m X 8KN = 16이 곧 면적이며 이게 BMD의 기울기 16이 된다.
라고 이해하고있어요.
근데 반대과정으로~~~~ BMD를 보고도 SFD를 생각할 수 있어야 한다고 하셔서요.
BMD 그림을 보면 기울기16이고, 밑변 2m는 변함없이 그대로 가는 건 알겠는데요
제가 표시한 주황색.... 왜 높이가 16이 되는 지 모르겠어요...
(저 16이 제가 알기로는 빗변.. 기울기 라고 알고있는데, 선생님께서는 16을 높이라고 하셔서..
아무래도 제가 기울기? 높이? 정확한 명칭과 부위를 헷갈리는 것 같아요.
도와주시면 감사하겠습니다 멋진학민샘!..)

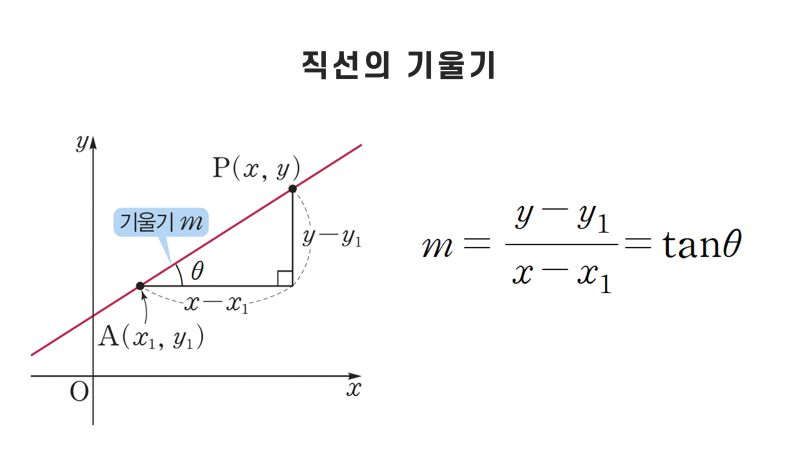

그냥 저는 기울기라고 하면 단순하게 '' 기울기 = 높이 / 밑변 '' 이것만 기억하고있어요.
아무래도 이 개념이랑 뭐랑 제가 헷갈려서 높이? 기울기? 구별을 못하는거같아요 ㅠㅠ.
다음검색
댓글
댓글 리스트-
작성자이학민(뚱글게살자) 작성시간 25.12.21 안녕하세요~!
전단력선도의 누적면적은 해당 위치에서 휨모멘트의 크기(높이)를 의미합니다.
A점에서 우측으로 2m 떨어진 곳을 C점이라고 가정하면,
AC 구간 전단력선도의 누적면적은 2m × 8kN이므로
C점에서의 휨모멘트 크기(높이)는 16 kN·m입니다.
또한 C점에서의 접선 기울기는 16 kN·m / 2m이므로,
C점에서의 전단력 크기는 8 kN입니다.
질문 내용을 제가 정확히 이해했는지 모르겠습니다.
혹시 제가 의도와 다른 답을 드린 거라면, 실례지만 한 번 더 질문 부탁드립니다! -
답댓글 작성자비숑 작성자 본인 여부 작성자 작성시간 25.12.21 제가 맨날 글을 쓰면서도 참 걱정을 많이합니다.. 이해는 안 되는데 이걸 어떻게 내 머리에서 잘 꺼내서 말해야 선생님꼐서 내 의도를 파악하고 잘 설명을 해주실지..
전단력선도의 누적면적은 해당 위치에서 휨모멘트의 크기(높이)를 의미합니다.
이 문장이 정말 보자마자 이 긴 글 의문을 다 풀어버렸네요 너무 감사합니다 ㅎㅎ.. -
작성자이학민(뚱글게살자) 작성시간 25.12.21 오픈채팅을 개설했습니다. 오픈채팅에 문의하면 실시간 답변이 가능합니다^^
https://open.kakao.com/o/g8APLOOh
